이름: | 릴레이 센서 모듈 | 힘: | +3.0V -5.5V |
---|---|---|---|
신호: | 디지털 신호 | 연결기: | XH2.54 × 3 |
핀: | S-신호, V-전원, G-땅 | 트리거 전압: | 0.7V |
하이 라이트: | 열전대 온도 감지기,ntc 조사 온도 감지기 |
제품 설명

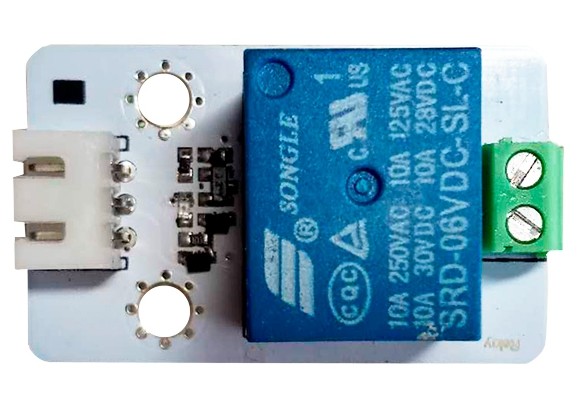

고전력 저전압 트리거 계전기 접점 단자 센서 모듈 10A 250VAC 30VDC 디지털 신호 아두이노
상술
이름 :릴레이 센서
전원 :+3.0V -5.5V
시그널 타입 :디지털 신호
연결기 : XH2.54 × 3
핀 :S-신호, V-전원, G-땅
사용법 : 릴레이 센서는 높은 수준의 트리거와 비접점 센서입니다 ; 신호 핀 출력이 높을 때, 중계기는 마무리됩니다.
기술
릴레이 센서는 고품질 중계기를 채택합니다, 비접점 인터페이스가 최대 적재량 AC 250V/10A와 DC 30V/10A를 가지고 있습니다. 센서는 0.7V의 트리거 전압과 신호 입력이거나 더 많습니다. 센서는 작동 상태를 보여주기 위해 전원 표시기를 통합합니다.
중계기 SRD-06VDC-sl-c 명세서
평가 | 10A 250VAC 10A 125VAC 10A 30VDC 10A 28VDC |
승인 | CQC, TUV, UL |
브랜드 | SONGLE |
전류 등급 | 7A/10A/15A |
온도 범위 | +85C/+105C |
접촉 장치 | ( s p s t n o ) / 1 당 1 비 ( S p s t n c ) / 1 C(Spdt) |
콘택 저항 | 100mΩ(1A 6VDC) |
접점 재료 | 은납계 합금 :AgCdO,AgSnO2,AgNi |
최대 동작 초과 전압 | 250VAC |
최대 전환 전류 | 15A |
최대 스위칭 파워 | 3750VA |
전력 소모 | 0.36W |
습도 | 85% rh(20C) |
아두이노와 릴레이 모듈을 안내하세요
중계기는 메인 전압의 전기적으로 작동식 스위치입니다. 그것은 통과하여 또는 그렇지 않거나 경향을 보내주면서, 켜거나 끌 수 있는 것을 의미합니다.
아두이노로 중계기를 제어하는 것 LED와 같은 출력을 제어하는 것만큼 단순하게 됩니다.
메인 전압 연결
메인 전압에 관련하여, 중계기는 3 연결고리의 가능성을 가지고 있습니다 :
COM : 커먼핀
부정 (비접점) : 커먼핀과 정상적으로 개방 핀 사이의 상개 접점이 있습니다. 그러면 당신이 중계기를 일으킬 때, 그것은 COM 핀에 연결되고 공급이 로드에 제공됩니다
NC (정상폐접속) : 커먼핀과 정상폐접속 핀 사이의 접촉이 있습니다. 심지어 중계기가 꺼지는 때인 COM과 NC 핀 사이의 연결이 항상 있습니다. 당신이 중계기를 일으킬 때, 회로는 열리고 로드에 제공된 어떤 공급이 없습니다.
때때로 우리가 단지 램프를 밝히고 싶기 때문에, 만약 당신이 예를 들면 램프를 제어하고 싶으면, 상시개 회로를 사용하는 것은 더 좋습니다.
핀 배선
릴레이 모듈과 아두이노 사이의 연결은 정말로 단순합니다 :
국민 총수요 : 굴 속으로 달아납니다
IN1 : 첫번째 중계기를 제어합니다 (그것이 아두이노 디지털 핀에 연결될 것입니다)
IN2 : 두번째 중계기를 제어하고 당신이 이 두번째 중계기를 사용하고 있다면 (그것이 아두이노 디지털 핀에 연결되어야 합니다. 그렇지 않았다면, 당신은 그것을 연결시킬 필요가 없습니다)
VCC : 5V에 갑니다
