제품 상세 정보:

원래 장소: 동관, 광동, 중국
인증: SGS.MA.CTI.CQC
모델 번호: BIS-DS602

결제 및 배송 조건:

최소 주문 수량: 10000PCS
가격: Negotiable
포장 세부 사항: 크기 / 테이프
배달 시간: 5-7 일
지불 조건: 전신환, 페이팔, 웨스턴 유니온, 자금 그램
공급 능력: 한달에 5000,000,000PCS
최고의 가격 접촉

상세 정보

브랜드 이름: Original 적용: 보호 회로
저항력: 표준 기술: 금속 산화물
저항 허용한도: -40~125C 종류: 바리스터
하이 라이트:

전압 낙뢰 보호 SMD 바리스터

,

0402 금속 산화 배리스터

,

CTI 금속 산화 배리스터

제품 설명

설명:

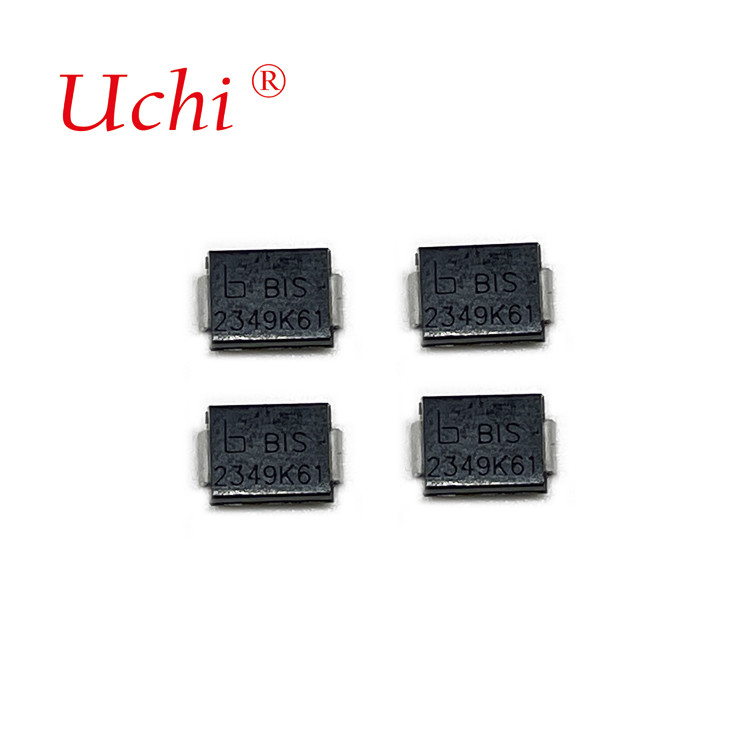

코먼 모드 (CM) 우치 격리 급증 보호 장치 (BIS) 는 급증을 위해 개발 된 반도체 장치입니다.
고립되지 않은 LED 드라이버의 보호 요구 사항. MOV와 연결하는 BIS 시리즈 솔루션은
격리 요구 사항 및 초파수 보호 요구 사항
전압은 1000V + 2U입니다 (U는 등급 작업 전압입니다), 이것은 초상압 보호 솔루션이 정점을 가져야한다는 것을 의미합니다.
역전압은 1000V+2U까지, 따라서 잔류전압은 4KV 또는 6KV 아래에서 매우 높습니다.
보든 CM BIS 제품군은 L-PE 및 N-PE 라인 모두에 대한 20us 급진 파도를 크게 줄일 수 있습니다.
그래서 LED 드라이버를 안전하고 안정적으로 보호합니다.





특징:

1- 태양열 보호 및 급증 보호
요구사항
2. 반복되는 급류 아래에서 긴 수명
3패키지: SMB,DO-27
4높은 작동 전압
5양방향
6RoHS 준수
7.TUV 라인랜드 인증서: R50442482





주문 정보:



패키지
릴당 Qty
테이프
중소기업
3000
13' 릴
DO-27
1250
상자



최대 등급 및 열 특성 (다른 사항이 없는 한, TA=25°C)
일반 모드 (CM) 격리된 급류 (BIS) 반도체 장치 / 격리되지 않은 LED 드라이버 / 급류 회로 0

장치 등급 및 사양 (Tamb=25)°C)
일반 모드 (CM) 격리된 급류 (BIS) 반도체 장치 / 격리되지 않은 LED 드라이버 / 급류 회로 1
일반 모드 (CM) 격리된 급류 (BIS) 반도체 장치 / 격리되지 않은 LED 드라이버 / 급류 회로 2
제품 크기 (mm)
일반 모드 (CM) 격리된 급류 (BIS) 반도체 장치 / 격리되지 않은 LED 드라이버 / 급류 회로 3
표기 시스템
일반 모드 (CM) 격리된 급류 (BIS) 반도체 장치 / 격리되지 않은 LED 드라이버 / 급류 회로 4
일반 모드 BIS 급증 회로 최적화

1-1 션트 저항은 두 가지 기능을 합니다.
1압력 안정: 저항의 존재 때문에, 시험 선에 의해 유발 dv / dt를 줄이기 위해 BIS의 두 끝의 전압은 급격히 변경 될 수 없습니다.그리고 효과적으로 게이트 트리거를 피합니다;
2압력 평형: 액션 전압보다 작은 섹션에서, BIS의 동등 임피던스는 MOV의 임피던스보다 훨씬 크다. 따라서, 전압 저항 테스트 과정에서,전압은 기본적으로 시작에서 BIS의 두 끝에서 추가됩니다, 그리고 그 후 누출 전류가 증가함에 따라 MOV는 점차적으로 전압을 공유합니다. 레벨 MΩ의 저항을 증가시킵니다 (MOV의 저항과 동일한 크기),그러면 MOV와 BIS의 부분 압력은 더 균형 잡힌 것입니다., 그리고 테스트는 더 안정적일 것입니다. 열량만 낮은 평형없이 전압 안정성, 그래서 평행 저항은 보상 개선으로 권장됩니다.
3지상으로 드라이브 L와 N의 Y 콘덴시터가 커질수록 안정기 내 인덕턴스의 간섭이 커지고 그림자가 BIS로 이어지는 것이 커집니다.222Y 콘덴시터의 현재 드라이브 내부 사용이 더 많은 것으로 이해됩니다.102Y 콘덴서는 222Y 콘덴서보다 훨씬 작습니다.
일반 모드 (CM) 격리된 급류 (BIS) 반도체 장치 / 격리되지 않은 LED 드라이버 / 급류 회로 5일반 모드 (CM) 격리된 급류 (BIS) 반도체 장치 / 격리되지 않은 LED 드라이버 / 급류 회로 6
패치 저항 (색 소스):
일반 모드 (CM) 격리된 급류 (BIS) 반도체 장치 / 격리되지 않은 LED 드라이버 / 급류 회로 7


1-2 안전 조절 저항

토착에 사용되는 저항은 IEC / UL 60065 (새 버전은 IEC / UL 62368-1 2018) 표준을 충족해야합니다.



선형 DOB에 대한 프로토콜 요구 사항:
BIS의 양쪽 끝의 결합 저항 외에도 알루미늄 기판의 압력 저항을 평가해야합니다.
왜냐하면 IC와 램프 구슬과 다른 장치들은 알루미늄 기판에 장착되기 때문에,
장치의 잔류 압력, 알루미늄 기판의 열악한 압력 저항은 IC 또는 램프 구슬과 다를 것입니다
따라서 기판의 견딜 압력은 3000VAC (보호층) 에 도달해야합니다.
알루미늄 기판과 BIS가 협력하는 것만이 급증 성능을 해결할 수 있습니다.

참고:
위의 일반적인 모드 BIS 급격 스키마는 스위치 비 격리, 격리,선형 스키마 BIS 필요와 안전 규제 저항 또는 콘덴시터 또는 RC 회로의 두 끝 세 전압 평정 스키마가 될 수 있습니다, 전압 저항의 신뢰성을 향상시킵니다. RV1 및 RV2는 각 고객의 테스트 전압 용도에 따라 민감하며 권장 전압 범위는 680V에서 1300V입니다.
선형 DOB와 고립되지 않은 드라이브는 3000 Vac의 알루미늄 기판을 제안합니다.
