상세 정보 |
|||
| 유형: | 방수 CWF 정밀도 주문 NTC 온도 감지기 | R25: | 0.1K~1000K 옴 |
|---|---|---|---|
| 주택: | 에폭시/금관 악기/스테인리스/알루미늄/플라스틱 등. | 사용자 지정: | 유효한 |
| 케이블 길이: | 고객에 의해 조언되기 위하여 | 응용 프로그램: | 등 자동, 의학, BBQ, 가정용품. |
| 증명서: | CQC | CQC 수: | CQC10001052282 |
| 조작 온도 범위: | -80~+600Degree | 수감부: | NTC/PTC/RTD/DS18B20 등. |
| 케이블/철사: | PVC의 실리콘, FEP의 섬유유리 절연제, 다른 사람 | 저항 포용력: | ± 0,5% ± 1% ± 2% ± 3% ± 5% |
| 강조하다: | 열전대 온도 감지기,ntc 조사 온도 감지기 |
||
제품 설명

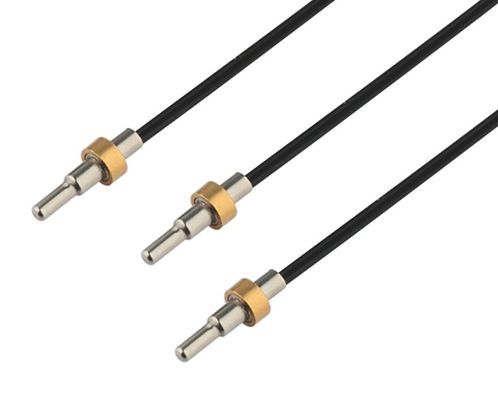

HVAC와 냉각을 위한 주문 NTC 온도 감지기 10KOHM 3950가 CQC에 의하여 방수 CWF 정밀도 증명서를 줬습니다
PDF 명세 파일 다운로드 연결: CWF 정밀도 NTC 온도 Sensor.pdf
일반
NTC 온도 감지기는 기준의 광범위를 제안하고 -80°C와 +600°C. 우리의 제품 사이 온도 편차에 있는 신청을 포함하는 개인적인 고객 요구에 따라 디자인된 주문을 받아서 만들어진 온도 감지기는 NTC/PTC 서미스터, RTDs, DS18B20와 다른 사람을 사용하여 온도 감지기 구조를 금속/플라스틱 주거의 광범위로 elementsmounted 느끼는 포함합니다.
주문하는 방법?
1. 조작 온도 범위: ?
2. 신청: ?
3. 주거의 물자 그리고 차원: ?
4. 수감부의 명세: ?
(예를 들면: 수감부가 NTC 서미스터인 경우에, 25degree에 저항은 10KOHM의 저항 포용력입니다 ±1%입니다; beta 가치는 3950, beta 포용력입니다 ±1%입니다)
5.Cable 계기와 길이
6. 케이블의 꼬리를 취급하는 방법? 연결관을 또는 벗기고는 & 주석으로 입히는 붙입니까? 부착물 연결관, pls가 저희가 연결관의 부품 번호를 알고 있게 한 경우에 우리는 적당한 것을 추천할 것입니다.
7. 어떤 특별한 필요조건? 예를 들면; sevaral 온도 점 등을 위한 포용력.
8. 요구되는 추정된 양
주: 당신이/그림 또는 고명한 MPN 자료표를 제공할 수 있는 경우에, 당신은 아무 필요도 정보의 위 제공해 달라고 하지 않습니다.
특징
입증된 안정성 및 신뢰성,
비용 효과적인 해결책
금속의 다양성은 및 플라스틱 주거 및 tubings 특정한 신청을 위해 디자인했습니다
좋은 감지기 보호를 위한 수지의 종류 여러가지 화분에 심는
케이블 (2 핵심 케이블 스크린을 가진 PVC, 실리콘, 테플론 또는 Kynar 절연제, 케이블 & 다른 사람으로 좌초시켜), 연결관 및 다른 부착의 특별한 종류에 유효한
환경 조건에서 좋은 보호해줍니다
입증된 고전압 힘 및 동적인 힘
저항/온도의 특성의 광범위
온도 측정, 통제 및 보상을 위해 디자인하는
신청
자동 (공기조화, 오두막 기후 통제/관리,
외부 온도 탐지, 격렬한 좌석, 격렬한 조타
바퀴, 다른 사람), 소비자 제품, 기계 사용
산업 오븐, 전기 샤워의 HVAC 및 냉각, 불 발견자, 수영장 및 온천장의 다른 사람…
대중적인 제품 전시

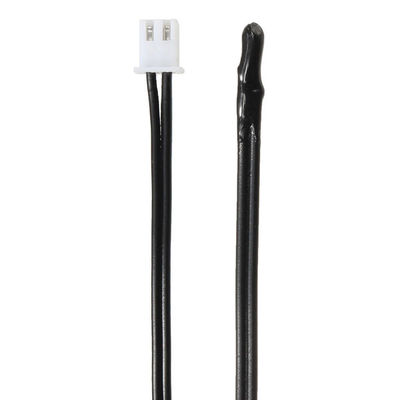

에폭시 수지로 포장되는 a.CWF1
| 차원 (mm) | 부호 | S1 | S2 | S3 | S4 | 기능 | 주요 응용 프로그램 |
 |
Dmax | 4 | 5 | 6 | 7 | 방습의, 영세 contant, 빠른 반응합니다 |
가구 공기 onditioner, 냉장하십시오. |
| L1max | 16 | 16 | 16 | 16 | |||
| 케이블 | 28# | 26# | 24# | 22# | |||
| L2 | 조언되기 위하여 | ||||||

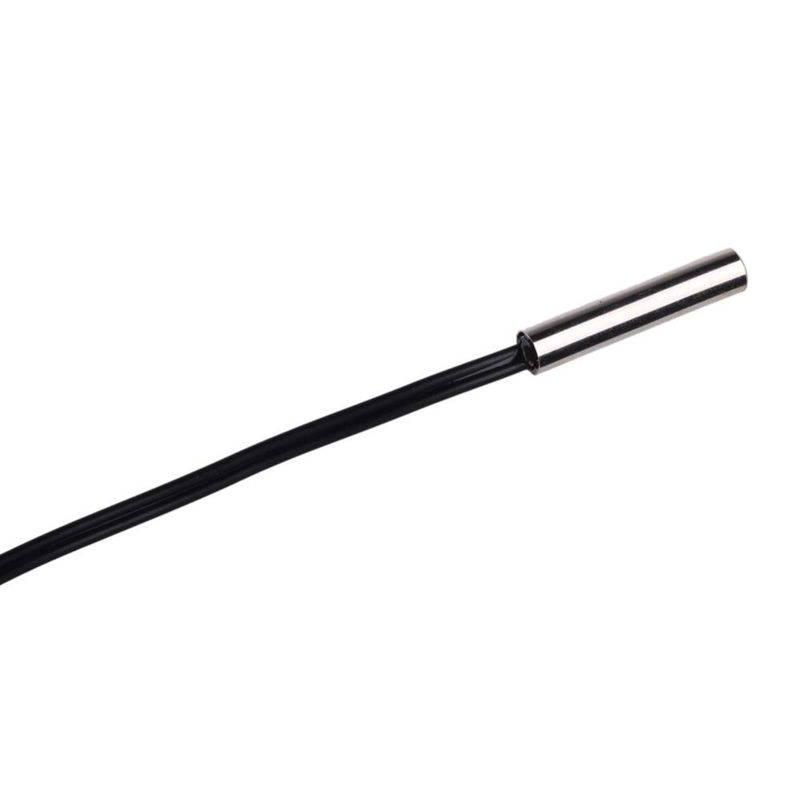

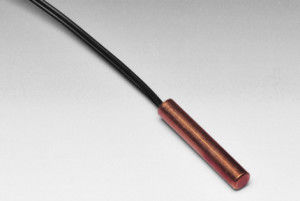

알루미늄, 구리, 스테인리스 등으로 포장되는 b.CWF2.
| 차원 (mm) | 부호 | S1 | S2 | S3 | S4 | S5 | S6 | S7 | 기능 | 신청 |
|
Dmax | 4 | 5 | 5 | 5 | 6 | 6 | 6 |
방습, 큰 계수, 우수한 안정성 |
집 파악 에어 컨디셔너는 히이터를 냉장합니다 |
| L1max | 20 | 20 | 25 | 30 | 20 | 25 | 30 | |||
| L2 | 고객 요구에 따르면 | |||||||||
플라스틱으로 포장되는 c.CWF3
| 차원 (mm) | 부호 | S1 | S2 | S3 | S4 | 기능 | 신청 |
|
D | 3.5 | 4 | 5 | 6 |
방습, 우수한 일관성, 전압 반항 |
집 파악, 공기 onditioner, 냉장하십시오. |
| L1 | 15 | 15 | 15 | 20 | |||
| L2 | 고객에 의해 조언되기 위하여 | ||||||
|
D | 4 | 8 | 8 | |||
| L1 | 10 | 35 | 50 | ||||
| L2 | 고객에 의해 조언되기 위하여 | ||||||
d CWF4는 추가된 판금을 고쳤습니다
| 차원 (mm) | 기능 | 신청 |
|
|
대회일 수 있습니다 다른 산으로 필요조건 때문에 기민성 차원의 |
팬 통제, 기업 미터 |
e CWF5 스페셜에 의하여 포장되는 모양
| 차원 (mm) | 기능 | 신청 |
|
빠른 영세 불변의 것은, 안정성 반응합니다. |
안으로 적용하는 고온 환경, 히이터, 커피 오븐, 등. |
주요 기술 모수
| 부품 번호 | 정격 저항 R25 | B 가치 (25/50) |
Dissipattion Coeffient.
|
열 시간 상수 | 작용 온도 | ||
| 범위 KOhm | 포용력 % | (k) | 포용력 % | Mw/℃ | SEC | ℃ | |
| CWF□□□3100 | 0.1~20 |
±1 ±2 ±3 ±5 |
3100 | ±1 | ≥2.2 | ≤70 | -55~+125 |
| CWF□□□3270 | 0.2~20 | 3270 | |||||
| CWF□□□3380 | 0.5~50 | 3380 | |||||
| CWF□□□3470 | 0.5~50 | 3470 | |||||
| CWF□□□3600 | 1~100 | 3600 | |||||
| CWF□□□3950 | 5~100 | 3950 | |||||
| CWF□□□4000 | 5~100 | 4000 | |||||
| CWF□□□4050 | 5~200 | 4050 | |||||
| CWF□□□4150 | 10~250 | 4150 | |||||
| CWF□□□4300 | 20~1000 | 4300 | |||||
| CWF□□□4500 | 20~1000 | 4500 | |||||
사용되는 성분 NTC 서미스터를 느끼기
고품질과 고성능 NTC 서미스터의 작업장
우리는 칩으로 만든 세라믹 분말 장비의 소유 지적 재산권을 가진 유일한 과정과 지도자 핵심 기술이, 고성능 NTC 자동적인 배치 생산 있습니다.
우리는 고성능 NTC 서미스터 자동적인 생산 라인의 12 시리즈, 제품에는 NTC 온도 감지기의 많은 종류로 큰 생산, 고품질, 좋은 일관성, 그것외에 높은 신뢰성의 이점이, 만들 수 있다 있다 이상의 가지고 있습니다, 또한 NTC 감지기의 다른 공장에 공급되고, 해외로에 대량으로 수출될 수 있습니다.
 |
 |
 |
 |
 |
 |
NTC 온도 감지기 -- 작업장에 섬광
자동 온도 감지기의 이점 그리고 특성
- 우리는 NTC 온도 감지기의 심장이 있습니다--생산 라인의 전 세트 및 고성능 온도 측정 NTC 서미스터를 위한 소유 지적 재산권의 핵심 기술.
- 우리는 NTC 온도 감지기의 온갖 NTC 핵심 요소가 있습니다--고성능 온도 측정 서미스터는 생산, 완전 시리즈, 구조상 다양성을 소유하기 위한 것입니다. 우리의 제품은 저온의, 중간 및 저온에서 매체 높은 온도에 다른 온도 지역에 있는 선견 측정의 요구에 응할 수 있습니다. 이 제품은 국내와 외국의 많은 안전 보증을 통과했습니다.
- 저항과 온도 특성은 고객 요구를 완전히 만족시킬 수 있고, 고객에게 제일 편익을 지원합니다.
- NTC 온도 감지기의 성숙한 제조 기술, 대규모 대량 생산, 제품에는 절연제 바다표범 어업, 기계적인 충돌, 균형 잡히는 구부리기에 저항의 제일 능력이 있습니다.
- 작은 열 시간, 빠른 응답
- 다 종류, 완전 시리즈, 모이게 쉬운 주거의 많은 종류 그 윤곽
- 우리는 carrry 밖으로 엄격한 규범적인 검사 과정 높은 lavel 검사 장비가 있습니다.
- 높은 정밀도, 높은 신뢰성, 높은 안정성, 높은 교환할 수 있는, 높은 공용성을 가진 우리의 제품은 기업에서 전진됩니다.
(고도의 허용한계는 도달 ±0.02℃일 수 있습니다) (drif의 년은 ≤1 ‰를 평가합니다)
NTC 온도 감지기의 작용 온도 그리고 환경은 그것의 핵심 요소 그리고 납선의 특정 성능에 달려 있습니다:
►Different NTC 서미스터 뒤에 오는 다른 작용 온도를 가진 NTC 온도 감지기에서를 사용하는:
칩 또는 MF52A, MF51E, MF55: 온도는 급료 125℃를, 실제적인 온도 저항합니다 급료 150℃를 저항합니다
MF58: 온도는 급료 200℃를, 실제적인 온도 저항합니다 급료 250℃를 저항합니다
MF51: 온도는 급료 200℃를, 실제적인 온도 저항합니다 급료 250℃를 저항합니다
특별한 MF51: 온도는 급료 250℃를, 실제적인 온도 저항합니다 급료 300℃를 저항합니다
결합시킬 수 없는 칩: 온도는 급료 450℃를, 실제적인 온도 저항합니다 급료 500℃를 저항합니다
►Operating 환경
고열, 높은 humidty와 높은 부식의 환경에서는, 우리는 핵심 요소로 유리에 의하여 밀봉된 유형 서미스터를 이용하기 위하여 건의합니다. 그리고 MF51 유형은 고습도 환경에 있는 제일 NTC 서미스터일 것입니다.
온도 감지기의 ►Design 고려사항 그리고 절차:
1. 고객의 디자인에 acoording 모양을 선택하거나 필요조건을 조립하고, 서미스터를 확인하십시오.
2. 고객 요구에 따라 서미스터 성분 및 다른 물자를 확인하십시오
3. 적당한 저항, B 가치 및 포용력을 선택하십시오
4. 고객 요구를 만족시키기 위하여 적당한 방습과 절연제 기술을 선택하십시오
5. 기계적인 충격 저항의 성능 필요 조건을 만족시키기 위하여 적당한 캡슐에 넣기 구조를 선택하십시오
6. 대회 고객의 특별한 필요조건.
신뢰성 시험
| 품목을 시험하십시오 | 기준을 시험하십시오 | 방법을 시험하십시오 | 성능 필요 조건 |
| 영출력 저항 | IEC 60539-1 | 표본을 항온 목욕에 있는 25℃±0.005℃에 가라앉히고십시오, 꾸준한 저항을 시험하십시오 |
저항 tol ±1%
|
| B 가치 | IEC60539-1 | 표본을 항온 목욕에 있는 25℃, 50℃ (또는 85℃에) 가라앉히고, 꾸준한 저항을 시험하고, B 가치를 산출하십시오 |
저항 tol ±1%
|
| 가을을 해방하십시오 |
IEC60068-2-32
|
가을 고도: 1.5±0.1m의 표면: 시멘트, 1 시간 |
명백한 손상 없음, R25 △R/R≤±1%
|
| 절연제 |
IEC60539-1
|
절연제 포탄 시험 절연 저항에 500V 압력 |
>500MOhm
|
| 반항 전압 | IEC60539-1 |
반항 전압: 1500V/AC의 누설 현재: 2mA 지속: 60sec
|
명백한 손상 없음
|
| 긴장 | IEC60068-2-21 |
끝에 획일한 속도, (고객이 요구하는) F>4.0KG를 당기십시오
|
명백한 손상 없음, R25 △R/R≤±1%
|
| 진동 | Q/HBm 108-94 | 시험 빈도: 10~500Hz의 그네: 1.2mm 가속도: 30m/s2 방향 x, Y, Z 시간: 8Hour/direction |
명백한 손상 없음, R25 △R/R≤±1%
|
| 꾸준한 습도 및 열 | IEC60068-2-78 | 임시 직원: 40±2℃ 습도: 92-95%RH 시간: 1000±24Hour |
명백한 손상 없음, R25 △R/R≤±1%
|
| 열 시간 상수 | EC60539-1 | 25℃ 물에서, 열 균형 후에 가라앉히고십시오, 85℃의 저항 63.2%에서 도착하고, 산출합니다 총 시간을 가라앉히십시오 |
<10 sec="">
|
| 고열 저장 | IEC60068-2-2 | 임시 직원: 125℃±5℃ 시간: 1000±24Hour | 명백한 손상 없음, R25 △R/R≤±1% |
| 찬 열충격 | IEC60068-2-14 |
-40℃~+125℃ T1: 30min 주기 시간: 1000년
|
명백한 손상 없음, R25 △R/R≤±1%
|
| 노크 실험 | IEC60068-2-77 |
가속도: 250m/s2 맥박 지속: 6ms 노크 시간: 1000년 회복 시간: 2 시간
|
명백한 손상 없음, R25 △R/R≤±1%
|
| 저온 저장 | IEC60068-2-1 |
임시 직원: 40±2℃ 시간: 1000±24Hour
|
명백한 손상 없음, R25 △R/R≤±1%
|
| 소금 분무기 | IEC60068-2-11 | 임시 직원: 35±2℃ 수집 시간: 1.0mL~2.0mL 시간: 실수요로 당 결정하십시오 |
명백한 손상 없음, R25 △R/R≤±1%
|
시험과 검사 장비의 소개
|
|
|
|
이름: 높은 - 낮은 - 열충격 약실 기능: 제품 반항 최고 - 낮은것 -를 열충격 약실 시험하십시오 |
이름: 항온 및 습도 약실 기능: 꾸준한 습기 및 열의 밑에 제품 저장 국가를 시험하십시오 |
|
|
|
|
이름: 진동 시험 장비 기능: 진동 빈도와 진폭에 의해 생성된 수송 도중 제품에 대한 효력을 시험하십시오 |
이름: 소금 분무기 시험 기계 기능: 산화, 부식에 제품 저항을 시험하십시오 |
 |
 |
|
이름: 레이저 입자 크기 해석기 기능: 레이저 입자 크기의 물자를 분석하십시오 |
이름: Vacum & 고열 건조한 오븐 기능: 고열 시효 시험 |
 |
 |
|
이름: 스펙트럼 해석기 기능: 제품의 유해한 물질 내용을 분석하십시오 |
이름: 전해질 간격게이지 기능: 원료의 코팅 간격 시험을 위해 사용하는 |
 |
 |
|
이름: 일정한 임시 직원 기름 목욕 계기 기능: 시험하십시오 일정한 점 저항 (포용력 ±0.002℃)에 주위 온도를 |
이름: 저온 정밀도 시험 수채 기능: 시험하십시오 -70℃~0℃ (포용력 ±0.01℃) 도중 일정한 점 저항에 온도를 |
 |
 |
|
이름: DC 현재 일정한 전압과 일정한 현재 전력 공급 (높이) 기능: U-I 곡선을 시험하십시오 |
이름: 높은 정밀도 서미스터 분류하는 사람 기능: 서미스터의 저항을 시험하십시오 |
 |
 |
|
이름: 방산과 열 시간 상수 테스트 계기 기능: 방산과 열 시간 상수를 시험하십시오 |
이름: NTC 충격 검사자 기능: 영속할 제품이 수 있는 전류 용량을 시험하십시오 |
 |
 |
|
이름: 반항 전압 시험 계기 기능: 절연제 반항 전압을 시험하십시오 |
이름: DC 일정한 전압 전력 공급 기능: 정격 출력 소비를 시험하십시오 |
 |
 |
|
이름: 영사기 기능: 외관과 안 구조를 밖으로 시험하십시오 |
이름: 신장 비율 계기 기능: 지도의 신장 비율을 시험하십시오 |
 |
 |
|
이름: 하중 초과 시효 시험 기계 기능: 임시 직원 측정 제품의 전기 시효 시험 |
이름: 화학 실험 테이블 기능: 화학 혼합 |
 |
이름: 노후화 단계 기능: 제품의 노후화 신뢰성을 시험하십시오 |
