상세 정보 |
|||
| 이름: | 4512 브릭 퓨즈 | 전류 등급: | 50A |
|---|---|---|---|
| 정격전압: | 32V,63V,72V,80V,125V | 차단 용량: | AC 500A@ 125V, DC 1KA |
| 속도: | 빠르게 행동합니다 | 몸: | 사각형 세라믹 |
| 캡슐화: | 표면 실장 | 기준: | UL248-1/14 |
| 강조하다: | 미니 유리 퓨즈,방사형 리드 퓨즈,50A 고전류 브릭 퓨즈 |
||
제품 설명

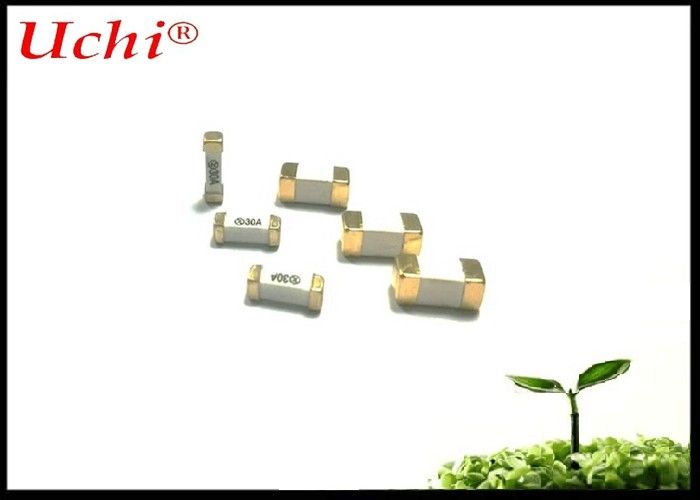

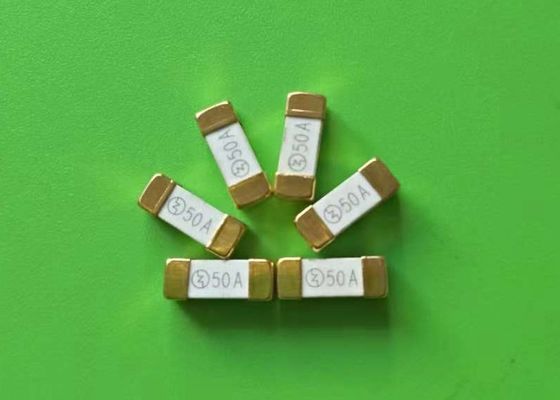

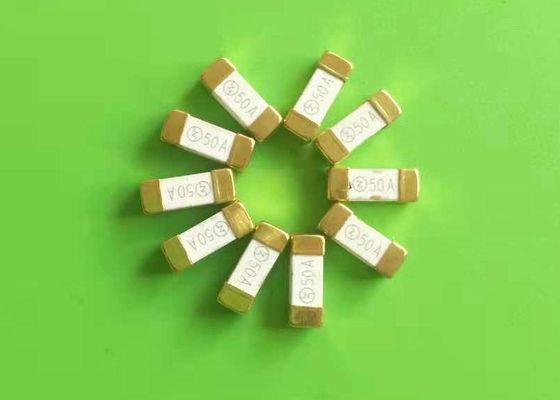

1032 1245 4512 시리즈 표면 마운트 패키지 빠른 작용 고 전류 벽돌 피지 50A 12x4.5mm 세라믹 정면체
설명
4512 시리즈 NANO2 피지 는 높은 작동 전류 애플리케이션을 위해 설계 된 빠른 작용, 매우 높은 전류 피지입니다.그것은 그것의 낮은 온도 상승과 우수한 온도 안정성 특성으로 500 주기의 뛰어난 열 사이클 내구성을 제공합니다, 그것은 고급 서버, 베이스 스테이션, 전원 공급 장치 및 블레이드 컴퓨팅 응용 프로그램과 같은 데이터컴 및 통신 장비에서 사용하기에 이상적입니다. 463 시리즈는 고 암퍼 회로 보호를 제공합니다.초고 단절 등급 (500A@ 72VDC까지) 및 작은 크기 (10.1 mm x 3.12 mm x 3.12 mm) 및 공간 절약을 돕기 위해 표면 장착 형태 요소.
특징
* 빠른 동작 고 전류 벽돌 피지
* 공간 절약을 위해 표면 장착
* 끝 캡 디자인과 세라믹 Suqare 몸
* UL248-1/14 기준으로 설계
* 뉴 아리얼
신청서
고급 서버
기지 스테이션 전원 공급
PC 서버용 전압 조절 모듈
PC 서버에 대한 냉각 팬 시스템
클라우드 컴퓨팅을 위한 첨단 통신 컴퓨팅 아키텍처 (ATCA) 애플리케이션
배터리 관리 시스템 (산업 도구)
전기 특성
| 암페어 | 1.0 내 | 2.5 내 | 3.5 내 |
| 20-50A | 4시간 미니 | < 10초 | - |
| 60-100A | 4시간 미니 | - | < 10초 |
사양
1. AC 중단 등급 (특정 전압에서 측정, 100% 전력 요인 무작위 폐쇄)
2DC 중단 등급 (특정 전압에서 측정되며, 시간 상수는 50 마이크로초 미만,
배터리 소스)
3전형적인 전조 I2t는 10in 전류, DC 배터리 은행에서 측정되지만 중단 I2t를 초과하지 않습니다
등급, 캘리브레이트 회로의 시간 상수는 50 마이크로초 미만)
440A-60A @ 80Vdc, UL 승인 대기 중 인 내부 자격
크기 (mm)
권장 패드 레이아웃
20A-30A: 추천 흔적 두께는 3oz입니다; 최소 흔적 너비는 10mm입니다
40A-50A: 추천 흔적 두께는 3oz입니다; 최소 흔적 너비는 15mm입니다
60A-70A: 추천 흔적 두께는 3oz입니다; 최소 흔적 너비는 22mm입니다
80A-100A: 추천 흔적 두께는 6oz입니다; 최소 흔적 너비는 33mm입니다
용접 특성
리플로우 용접
• 온도: 260°C
• 시간: 최대 30 초
시간적 흐름
온도 감소 곡선
정상 작동 온도: 25°C ± 2°C
작동 온도: -55°C ~ 125°C 적절한 교정 계수가 적용되면
교정 요인 차트
패키지 및 최소 주문량

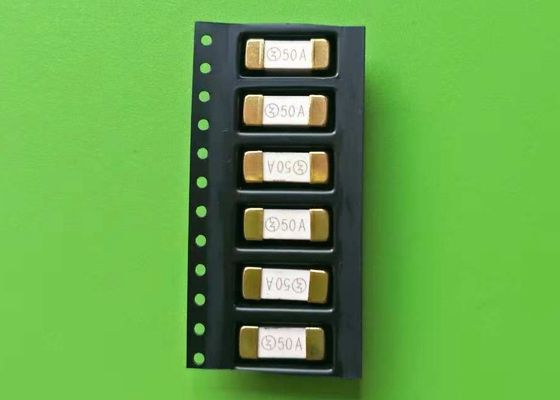

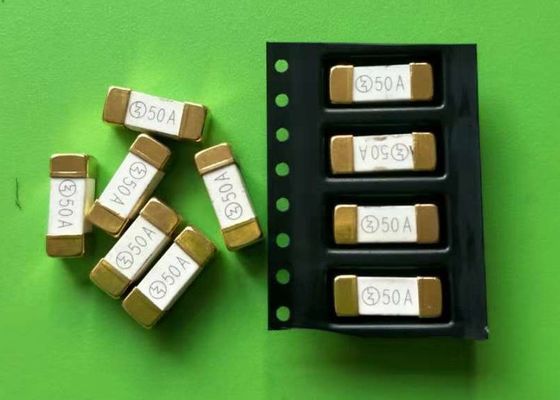

20A-30A: 테이프 (폭 24mm) 및 릴 (방정 13인치) 에서 2000pcs 피지;
40A-100A: 테이프 (폭 24mm) 및 릴 (dia. 13inch) 에서 1000pcs 피지
