상세 정보 |
|||
| 기사: | 서미스터 조사 | 원본 PN: | 471566 |
|---|---|---|---|
| R25: | 10KOhm | 케이블 길이: | 150mm |
| 주택: | 황동 스레드 | 커넥터: | 예 |
| 하이 라이트: | 10KOHM ntc 온도 센서,150mm 서미스터 프로브 교체,471566 프로브 서미스터 |
||
제품 설명
Pentair 471566 서미스터 프로브 교체 NTC 온도 센서 풀 스파 펌프 및 히터 용 10KOhm
설명
471566 Pentair Minimax NT 히터에 사용되는 프로브 서미스터.황동 온도 센서는 고온 노란색 연결 케이블/와이어와 함께 헤더에 나사로 고정됩니다.Pentair Minimax NTD 전자 히터에 적합합니다.Pentair의 Ultratemp 및 ThermalFlow 히터에도 적합합니다.Purex Minimax 또는 Minimax Plus 히터에는 사용되지 않습니다.471566 Minimax 부품 페이지에서도 찾을 수 있습니다.

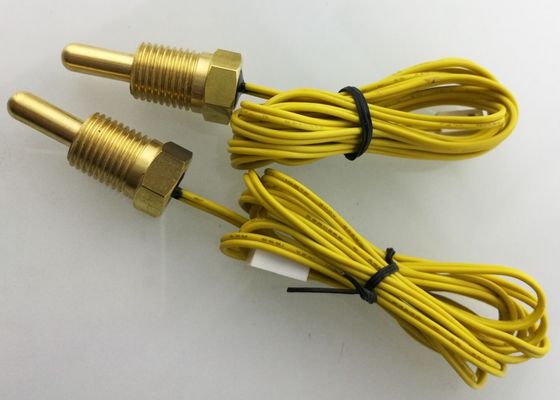

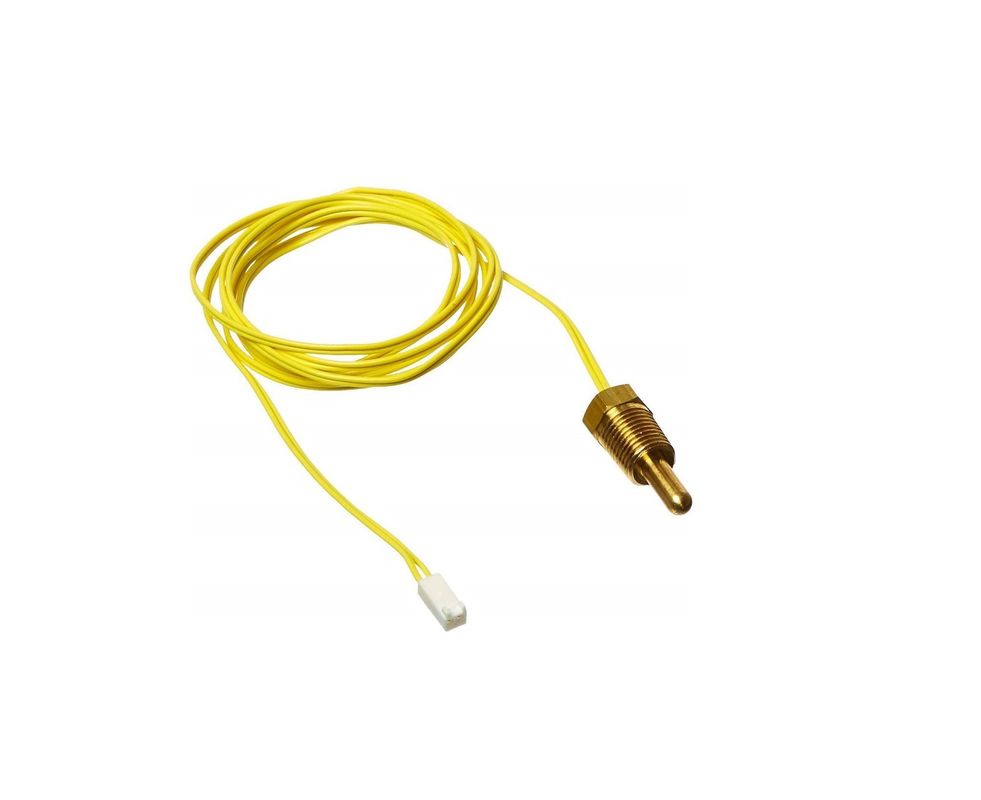

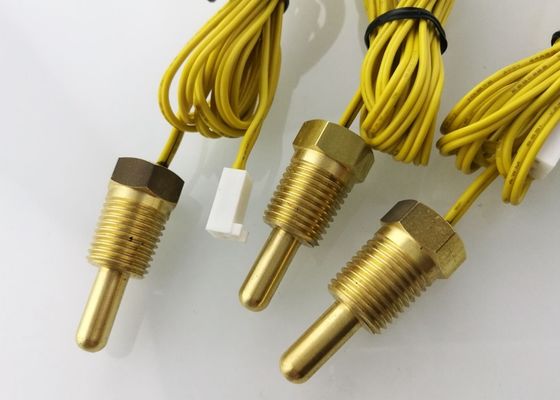

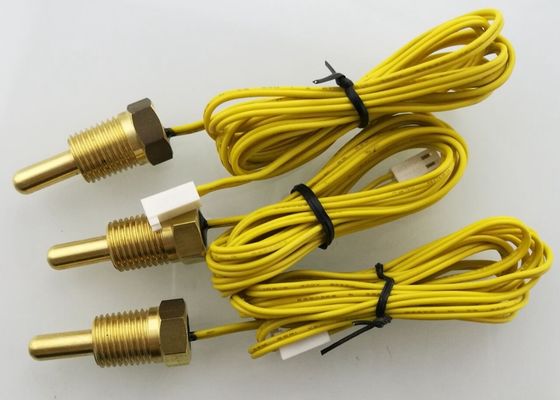

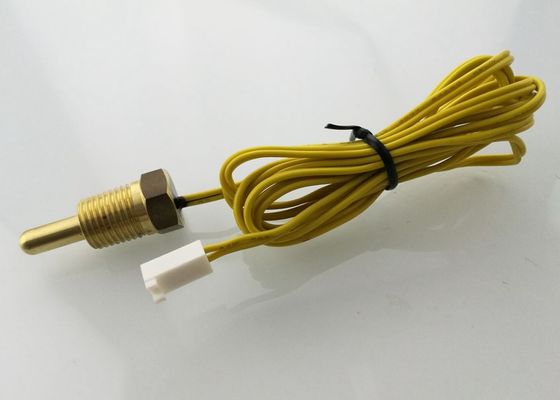

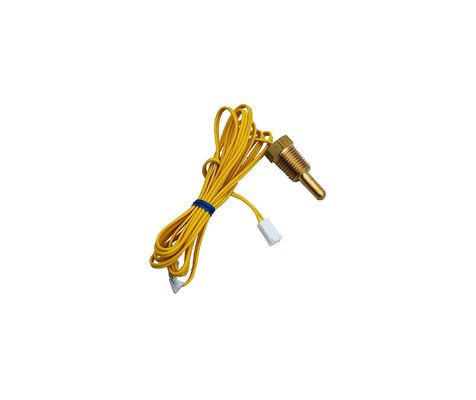

실제 제품 이미지
신청
이 서미스터 프로브는 Pentair MiniMax NT STD, NT LN, NT TSI 풀 및 스파 히터 모델 200, 250,
300, 400 및 UltraTemp 및 ThermalFlo 풀 및 스파 히트 펌프와도 호환됩니다.길이 1인치 x 2인치 측정
높이 x 1인치 너비.
다음 모델에 사용됨:
MiniMax NT STD 모델 번호 200, 250, 300, 400에 사용됩니다.
MiniMax NT TSI모델 번호 200, 250, 300, 400에 사용됩니다.
MiniMax NT LN은 모델 번호 200, 250, 300, 400에 사용됩니다.
ThermalFlo 열 펌프
UltraTemp 열 펌프
주요 사양
| 부품 번호 | NSB0103FC2-152T6C |
| 아마존 OE# | 471566 |
| 저항 @25C | 10코옴 |
| 케이블 길이 | 150mm |
| 케이블 색상 | 노란색 |
| 주택 | 황동 스레드 |
| MOQ | 500PCS |
| 리드타임 | 7-10 근무일 |
출고검사
| 아니 | 안건 | 기술 요구 사항 | 테스트 조건 및 방법 |
| 5-1. | 고온.테스트 |
DR/R25£±3%
DB/B£±3%
내전압 변화 없음, 인사 성능. 손상 없는 외관. |
105±5℃, 1000±24시간 |
| 5-2. | 저온테스 | -30±5℃, 1000±24시간 | |
| 5-3. | 내수성 시험 | 65±2℃, 90%-95%RH 환경에서 1000±24시간 보관 | |
| 5-4. | 온도사이클 테스트 | 시료를 -30℃에서 10분, 25℃에서 10분, 100℃에서 10분 동안 둔다.그리고 5회 반복한다. | |
| 5-5 | 인장 시험 |
인장 시험 후 센서는 손상 및 낙하 없음. 제로 전력 저항변화율은 작아야 한다. 25℃에서 ±1% 이하 |
커넥터 단자의 안쪽 가장자리에서 50mm 떨어진 곳에서 와이어를 고정한 다음 축 방향을 따라 터미널과 와이어 사이에 10N의 정적 장력을 1분간 가합니다. 전원 재. |
| 5-6 | 낙하 시험 |
기술적 손상이 없습니다.제로 파워 저항 변화율은 25℃에서 ±1% 미만이어야 합니다. |
센서를 1m 높이에서 축 방향과 횡 방향으로 시멘트 바닥에 각 방향으로 5회 떨어뜨린 후 외관을 확인하고 25℃에서 무전원 저항을 측정합니다. |
| 5-7 | 진동 테스트 | 주파수 범위: 10-500HZ, 가속 속도: 10g, 주파수 스윕 시간: 30분 동안 X 및 Y 모두. 테스트 후 4시간 동안 복구, 육안으로 센서의 외관을 검사하고 25℃에서 제로 전력 저항을 측정합니다. |
6, 보관 방법
6.1보관 및 운송 과정에서 스택 높이당 4 CTN 제품을 초과하지 않습니다.
6.2모든 운송 방법에 사용할 수 있지만 비, 눈, 직간접 침출 및 기계적 손상을 피하십시오.
6.3제품은 환경 온도 - 10 ℃ / + 40 ℃, 상대 습도가 80% 이하, 환경에 산, 알칼리 및 부식 가스 또는 방사성 소스가 없어야 합니다.
7, 조작상의 주의
7.1전류가 센서를 통과할 때 여분의 열을 가져오고 테스트 정밀도에 영향을 미치며 센서를 선택하기 전에 살펴봅니다.
7.2제품이 이동할 때 제품을 잡아당겨 파손되지 않도록 조심스럽게 취급하여 설치해야 합니다.
7.3제품 변형, 산화 및 기타 현상은 온도 정확도에 영향을 미치지 않도록 사용할 수 없습니다.
7.4작동 온도 범위 내에서 과도한 온도 변화를 피해야 합니다.
7.5부식성 가스(CO2,NH3,SOX,NOX 등)에서 규정된 조건을 초과하여 사용하지 마십시오.
7.6전기분해, 염분, 산성, 알카리성, 유기용제에서 규정된 조건 이상으로 사용하지 마십시오.
7.7한계 온도에서 제품은 단기간에 너무 높거나 낮은 온도 충격을 견딜 수 있지만 제품의 수명 단축을 피하기 위해 장시간 한계 온도에 제품을 둘 수 없습니다.
도움이 필요하면 영업 직원이나 엔지니어에게 문의하십시오. 감사합니다!
