제품 설명

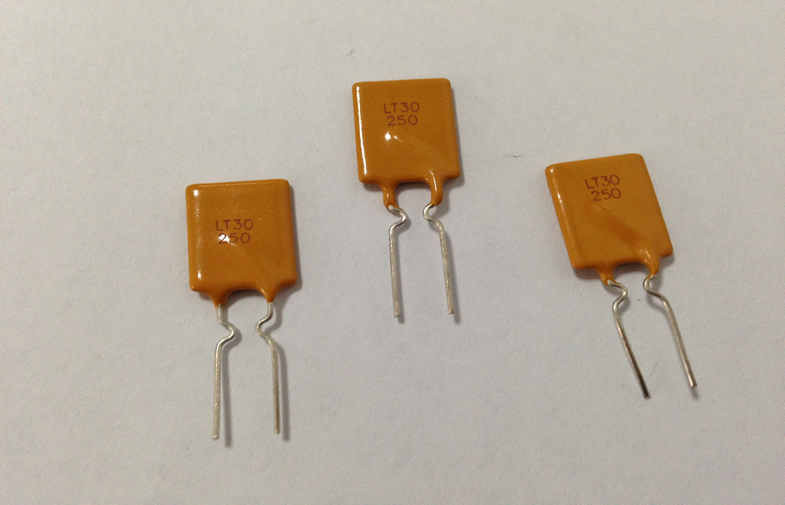

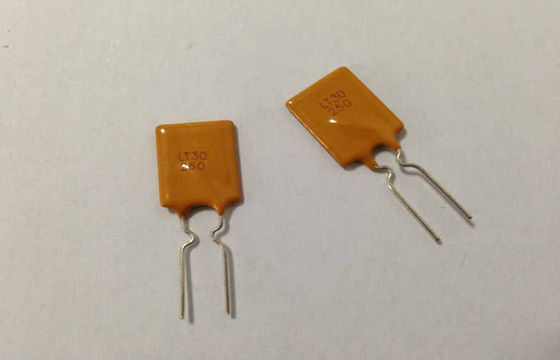

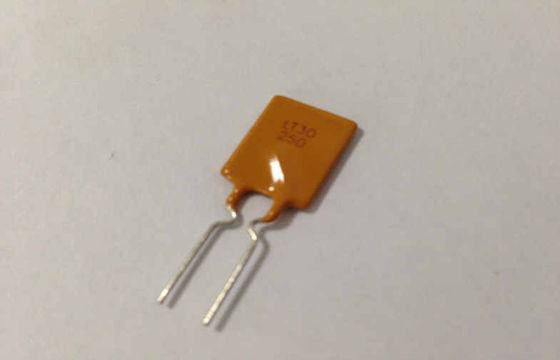

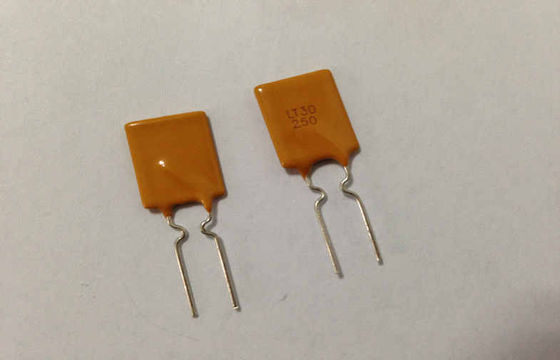

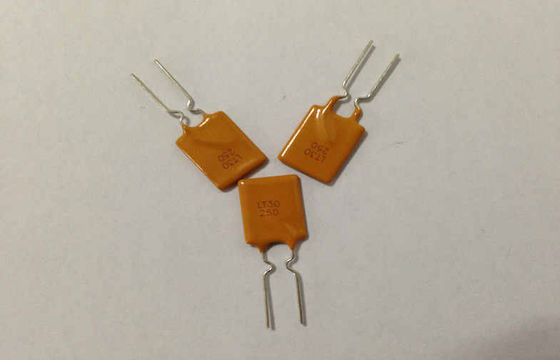

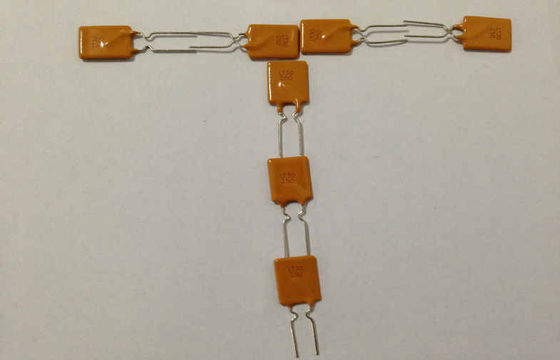

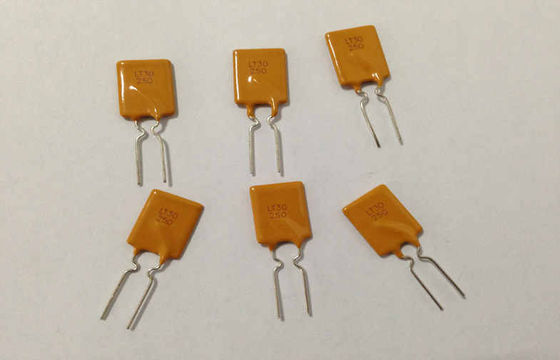

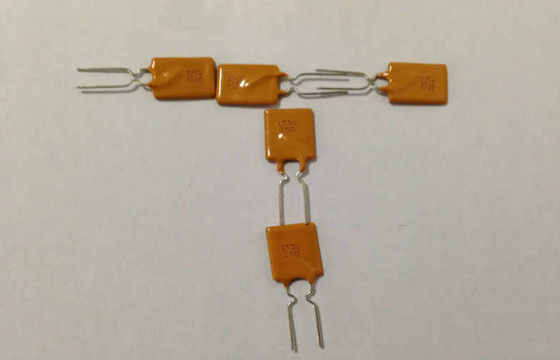

디프 30V 2.5A PPTC 재설정 피지, 폴리 스위치 PTC 장치
빠른 세부 사항:
• 빠른 이동 시간 및 재설정 가능한 보호
• 과류 및 과 온도 보호
• 전류 (내용) 및 전압 (Vmax) 의 폭 넓은 범위
• 낮은 저항력
• RoHS 준수, 납 자유, 하로겐 자유
설명:
폴리트론TM 재설정 가능한 PPTC의 쿠퍼 부스만 제품군은 높은 환경 운영 온도에 민감한 애플리케이션을 보호하거나PPTC는 긍정적 인 온도 계수 장치로 작동합니다.과잉 전류가 장치 저항을 증가시킬 것입니다안전하지 않은 전류 수준을 제한합니다. 설계 온도/전류 한계에 도달하면 PPTC는 효과적으로전류 또는 높은 전류로부터 보호환경 온도 상태. once the fault is removed or the ambient temperature cools, the PPTC will자동으로 ‧리셋‧하고 안전 전류 수준을 다시 수행하여전류를 회로로 흐르게 합니다. PPTC는 일반적으로 지속적인 가동 시간이 필요한 응용 프로그램에서 사용됩니다.그리고/또는 사용자나 서비스 기술자가 쉽게 접근할 수 없는 회로에서표면 마운트 및 방사선 패키지, 쿠퍼 Bussmann 재설정 가능PPTC는 고객 장비의 안전성과 신뢰성을 향상시키는 데 도움이 됩니다.전 세계로
응용 프로그램:
• 의료 장비
• 산업용 전력 및 전송
• 백상품
• 통신 및 네트워크
• 컴퓨터 와 주변 장치
• 소비자 및 자동차 전자기기
• 배터리 와 재충전 가능한 장치
사양:
제품 크기 밀리미터
 |
|
부문 번호 |
A |
B |
C |
D |
E |
F |
납 |
|
|
맥스 |
맥스 |
타이프. |
분 |
맥스 |
타이프. |
스타일 |
크기Φ) |
|
|
LT30-090 |
6.0 |
13.8 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-110 |
7.8 |
14.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-135 |
8.9 |
14.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-160 |
9.7 |
17.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-185 |
10.7 |
17.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-250 |
11.7 |
19.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30~300 |
11.7 |
21.0 |
5.1 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-400 |
14.2 |
23.0 |
5.1 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-500 |
14.4 |
28.0 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-600 |
16.7 |
28.0 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-700 |
19.4 |
29.6 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-800 |
21.6 |
31.9 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-900 |
24.5 |
36.4 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
25 °C의 전기적 특성
|
부문 번호 |
난H |
난T |
V최대 |
난최대 |
T여행 |
Pd유형 |
R분 |
R최대 |
|
|
(A) |
(A) |
(V) |
(A) |
전류 (A) |
시간 (s) |
(W) |
(Ω) |
(Ω) |
|
|
LT 30-090 |
0.90 |
1.80 |
30 |
40 |
4.50 |
7.1 |
0.91 |
0.07 |
0.12 |
|
LT 30-110 |
1.10 |
2.20 |
30 |
40 |
5.50 |
6.6 |
1.00 |
0.05 |
0.10 |
|
LT 30-135 |
1.35 |
2.70 |
30 |
40 |
6.75 |
7.3 |
1.11 |
0.04 |
0.08 |
|
LT 30-160 |
1.60 |
3.20 |
30 |
40 |
8.00 |
8.0 |
1.20 |
0.03 |
0.07 |
|
LT 30-185 |
1.85 |
3.70 |
30 |
40 |
9.25 |
8.7 |
1.27 |
0.03 |
0.06 |
|
LT 30-250 |
2.50 |
5.00 |
30 |
40 |
12.50 |
10.3 |
1.34 |
0.02 |
0.04 |
|
LT 30~300 |
3.00 |
6.00 |
30 |
40 |
15.00 |
10.8 |
2.00 |
0.02 |
0.05 |
|
LT 30-400 |
4.00 |
8.00 |
30 |
40 |
20.00 |
12.7 |
2.50 |
0.01 |
0.03 |
|
LT 30-500 |
5.00 |
10.00 |
30 |
40 |
25.00 |
14.5 |
3.00 |
0.01 |
0.03 |
|
LT 30-600 |
6.00 |
12.00 |
30 |
40 |
30.00 |
16.0 |
3.50 |
0.005 |
0.02 |
|
LT 30-700 |
7.00 |
14.00 |
30 |
40 |
35.00 |
17.5 |
3.80 |
0.005 |
0.02 |
|
LT 30-800 |
8.00 |
16.00 |
30 |
40 |
40.00 |
18.8 |
4.00 |
0.005 |
0.02 |
|
LT 30-900 |
9.00 |
18.00 |
30 |
40 |
40.00 |
20.0* |
4.20 |
0.005 |
0.01 |
난H= 유지 전류: 25°C의 정지 공기에서 장치가 작동하지 않는 최대 전류.
난T=트리프 전류: 장치가 항상 25°C의 정지 공기에서 트리프 할 최소 전류.
V최대= 최대 전압 장치가 가등전류에서 손상을 입지 않고 견딜 수 있습니다.
난최대= 최대 고전류 장치가 고전압에서 손상을 입지 않고 견딜 수 있습니다.
T여행=배정된 전류에서 최대 발동 시간 (s)
Pd유형=유형 전력 소모: 상태 공기 환경에서 장치에 의해 소모되는 전형적인 전력 양.
R분= 작동하기 전 25°C의 최소 장치 저항
R최대= 작동 전에 25°C의 최대 장치 저항.
열 절감 [ 대기 온도 (°C) 에서 유지 전류 (A) ]
|
부문 번호 |
최대 주변 작동 온도 (°C) |
||||||||
|
-40 |
- 20 |
0 |
25 |
40 |
50 |
60 |
70 |
85 |
|
|
LT 30-090 |
1.40 |
1.25 |
1.10 |
0.90 |
0.75 |
0.69 |
0.65 |
0.60 |
0.50 |
|
LT 30-110 |
1.75 |
1.52 |
1.33 |
1.10 |
0.99 |
0.90 |
0.80 |
0.73 |
0.63 |
|
LT 30-135 |
2.15 |
1.94 |
1.70 |
1.35 |
1.20 |
1.14 |
1.00 |
0.90 |
0.81 |
|
LT 30-160 |
2.49 |
2.21 |
1.94 |
1.60 |
1.42 |
1.31 |
1.19 |
1.03 |
0.88 |
|
LT 30-185 |
2.87 |
2.59 |
2.28 |
1.85 |
1.63 |
1.52 |
1.33 |
1.21 |
1.05 |
|
LT 30-250 |
3.82 |
3.44 |
3.03 |
2.50 |
2.17 |
2.00 |
1.81 |
1.59 |
1.39 |
|
LT 30~300 |
4.55 |
4.10 |
3.60 |
3.00 |
2.65 |
2.51 |
2.24 |
2.01 |
1.74 |
|
LT 30-400 |
6.00 |
5.40 |
4.74 |
4.00 |
3.47 |
3.28 |
2.82 |
2.63 |
2.26 |
|
LT 30-500 |
7.44 |
6.68 |
5.80 |
5.00 |
4.30 |
4.03 |
3.58 |
3.22 |
2.77 |
|
LT 30-600 |
8.90 |
7.99 |
7.08 |
6.00 |
5.13 |
4.82 |
4.27 |
3.84 |
3.30 |
|
LT 30-700 |
10.35 |
9.30 |
8.21 |
7.00 |
5.95 |
5.58 |
4.96 |
4.46 |
3.84 |
|
LT 30-800 |
11.60 |
10.60 |
9.35 |
8.00 |
6.79 |
6.36 |
5.64 |
5.07 |
4.36 |
|
LT 30-900 |
13.25 |
11.90 |
10.49 |
9.00 |
7.53 |
7.12 |
6.32 |
5.69 |
4.88 |
신뢰성 검사
|
테스트 |
시험 조건 |
수용/이겨내기 기준 |
|
저항력 |
정지된 공기 @ 25°C |
R분≤R≤R최대 |
|
여행 할 때 |
정해진 전류, V최대, 25°C |
T≤항행 최대 시간 |
|
전류를 유지 |
30분, 1시H |
여행은 안돼 |
|
여행 주기 생활 |
V최대, 난최대, 100사이클 |
불타거나 불타는 것이 없습니다 |
|
여행 에 대한 인내 |
V최대24시간 |
불타거나 불타는 것이 없습니다 |
25 °C의 전형적인 시간-여행 곡선
A = LT 30-090
B = LT 30-110
C = LT 30-135
D = LT 30-160
E = LT 30-185
F = LT 30-250
G = LT 30-300
H = LT 30-400
I = LT 30-500
J = LT 30-600
K = LT 30-700
L = LT 30-800
M = LT30-900
패키지 정보
대용량:
LT 30-090 ~ LT 30-185 1000 pcs 한 봉지
LT 30-250 ~ LT 30-800 500개씩
LT 30~400 팩당 1000개
LT 30-900 200 pcs 한 봉지
테이프 & 릴:
LT 30-090 ~ LT 30-250 3000 pcs 각 릴
LT 30-300 2500 pcs 각 스릴
LT 30-400 ~ LT 30-500 1500 pcs 각 롤
