상세 정보 |
|||
이름: | UVA UVC LED | 힘: | 1W |
---|---|---|---|
넓은 시야각: | 115 급 | 애플리케이션: | 개인위생 |
사이즈: | 3.5*3.5mm | UVA는 현재를 발송합니다: | 200mA |
UVA 반전 전압: | 5v | UVA 전력 흩어지기: | 500mW |
UVA 접합 온도: | 115C | 반전 현재: | 3uA |
앞으로 전압: | 3.2V | 시야 각도: | 120 급 |
빛난 유출: | 200mW | 최고봉 파장: | 395NM |
하이 라이트: | UVA UVC는 1W를 이끌었습니다,높은 구동 전류 UVA UVC는 이르렀습니다,조명 공급원 UVA UVC는 이르렀습니다 |
제품 설명

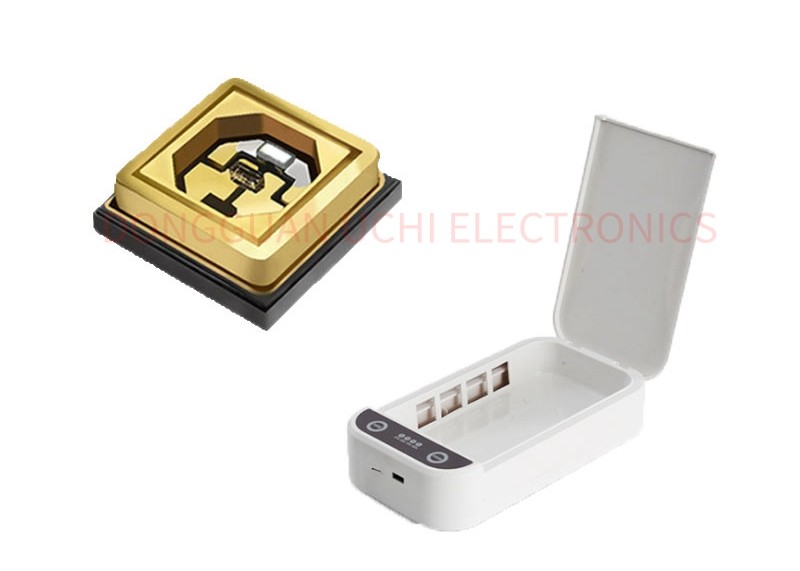

3535 높은 구동 전류 조명 공급원 UVA UVC는 물 표면 소독 이동 자국 장치 개인위생을 위해 1W를 이끌었습니다
간결한 설명
3535 UV 표면 부착 UVC LED는 좁은 시청 각도로 270nm-280nm과 390-400nm 사이에 방사 파장을 특징으로 했습니다. 이것들 UVC LED는 표준 SMD 절차와 120' 넓은 시야 각을 포함합니다. 3535 UV LED는 20mW 생산 복사력과 30mA 순방향 전류와 115' C 접합 온도를 제공합니다. 이러한 UVC LED는 3V 내지 3.4V 순방향 전압 범위로 작용합니다. 3535 UV LED는 3.5 밀리미터 X 3.5 밀리미터 소형 인자를 가지고 있습니다. 이러한 UVC LED는 개화 분석기의 용도에 이상적이, 식량이고 제약 처리와 원예학과 의학 분광법입니다.
1.3535 하이 드라이브 전류 조명 공급원 UVA UVC에 대한 제품 소개는 1W를 이끌었습니다
3535 led 광원은 고열과 하이 드라이브 전류를 취급할 수 있는 고성능 에너지를 절약하는 장치입니다.중심 파장과 자주빛 led 광원이 270nm to280nm과 390-405nm에 이릅니다.이 일부는 오늘 시장에 대부분의 같은 크기 LED에 적합한 발자국을 가지고 있습니다.
2.3535 하이 드라이브 전류 조명 공급원 UVA UVC의 특징은 1W를 이끌었습니다
발행과 딥 유브 LED
270nm 내지 280nm과 390-405nm 사이의 사고 방식
리플로우 솔더링 처리로 적합합니다
저열 저항
120에' 넓은 시야 각
뛰어난 ESD 보호
환경적이 우호적, 로에스 순응성
3.3535 하이 드라이브 전류 조명 공급원 UVA UVC의 응용은 1W를 이끌었습니다
개인위생
이동 자국 장치
물 소독
표면 소독
공기 소독
4.3535 하이 드라이브 전류 조명 공급원 UVA UVC의 패키지 치수는 1W에게 (부대를 보내게 했습니다 :밀리미터)
5. 3535 하이 드라이브 전류 조명 공급원 UVA UVC의 추천된 솔더 패드 설계는 1W를 이끌었습니다
기록 :
1. 밀리미터에 모든 차원.
2. 구리 플레이트에 대한 두께 공차는 ±0.02mm입니다.
3. 두께 제품 내성은 ±0.05mm입니다.
4. 허용한도는 달리 언급되지 않으면 ±0.1mm입니다.
6. 3535 하이 드라이브 전류 조명 공급원 UVA UVC의 절대 최대 정격 (UVA) (Ta=25C)는 1W를 이끌었습니다
매개 변수 | 기호 | 가치 | 유닛 |
순방향 전류 | 조건 | 200 | 마 |
역 전압 | VR | 5 | V |
전력 소모 | Pd | 500 | mW |
작동 온도 | 탑르 | -40~+80 | C |
저장 온도 | 트스트그 | -40~+80 | C |
납땜 온도 | 츠드 | 리플로우 납땜 : 10 초를 위한 260C | |
접합 온도 | Ts | 115 | C |
7.3535 하이 드라이브 전류 조명 공급원 UVA UVC의 특성 (UVA) (Ta=25C)는 1W를 이끌었습니다
매개 변수 | 기호 | 상태 | 민. | Typ. | 맥스. | 유닛 |
역류 | IR | VR=5V | / | / | 3 | uA |
순방향 전압 | VF | IF=150mA | 3.0 | 3.2 | 3.4 | V |
시야 각도 | 2θ1/2 | IF=150mA | / | 120 | / | Deg. |
방사속 | Φe | IF=150mA | / | 20 | / | mW |
중심 파장 | λP | IF=150mA | 390 | 395 | 400 | 별거 안 해 |
기록 :
1. 방사속은 ± 5%의 정확도로 측정됩니다.
2. 중심 파장은 ± 5%의 정확도로 측정됩니다.
3. 모든 측정은 팽창된 표준화된 환경 하에 만들어졌습니다 .
8. 3535 하이 드라이브 전류 조명 공급원 UVA UVC의 절대 최대 정격 (UVC) (Ta=25C)는 1W를 이끌었습니다
매개 변수 | 기호 | 가치 | 유닛 |
순방향 전류 | 조건 | 30 | 마 |
역 전압 | VR | 5 | V |
전력 소모 | Pd | 240 | mW |
작동 온도 | 탑르 | -40~+80 | C |
저장 온도 | 트스트그 | -40~+80 | C |
납땜 온도 | 츠드 | 리플로우 납땜 : 10 초를 위한 210C | |
접합 온도 | Ts | 80 | C |
9. 3535 하이 드라이브 전류 조명 공급원 UVA UVC의 특성 (UVC) (Ta=25C)는 1W를 이끌었습니다
매개 변수 | 기호 | 상태 | 민. | Typ. | 맥스. | 유닛 |
역류 | IR | VR=5V | / | / | 1 | uA |
순방향 전압 | VF | IF=150mA | 5.0 | 6.5 | 8.0 | V |
시야 각도 | 2θ1/2 | IF=150mA | / | 120 | / | Deg. |
방사속 | Φe | IF=150mA | 8 | 10 | 12 | mW |
중심 파장 | λP | IF=150mA | 270 | 275 | 285 | 별거 안 해 |
기록 :
1. 방사속은 ± 5%의 정확도로 측정됩니다.
2. 중심 파장은 ± 5%의 정확도로 측정됩니다.
3. 모든 측정은 팽창된 표준화된 환경 하에 만들어졌습니다 .
현재 (Tj=25C) -- UVC 대 상대적 방사속
10. 구분 등급(UVA) 3535 하이 드라이브 전류 조명 공급원 UVA UVC가 1W를 이끌었습니다
(1) 방사속 (Tj=25C)
부품번호 | 상태 | 등급 | 유닛 | |
QF | QG | |||
35UVA+UVC06-003 | 150mA | 100-150 | 150-200 | mW |
(2) 순방향 전압 (Tj=25C)
등급 | 상태 | 민. | 맥스. | 유닛 |
BA | 150mA | 3.0 | 3.2 | V |
BB | 3.2 | 3.4 |
(3) 중심 파장 (Tj=25C)
부품번호 | 상태 | 등급 | 유닛 | |
CG | CG | |||
35UVA+UVC06-003 | 150mA | 390-395 | 395-400 | mW |
Notes|
1. 방사속에 대한 10% 허용한도는 측정 비정확성에 의해 초래될 수 있습니다.
2. 순방향 전압의 측정 불확도 : ± 0.03V
11. 3535 하이 드라이브 전류 조명 공급원 UVA UVC의 구분 등급(uvc)는 1W를 이끌었습니다
(1) 방사속 (Tj=25C)
부품번호 | 상태 | 등급 | 유닛 | |
LK | 마 | |||
35UVA+UVC06-003 | 100mA | 8.5-10 | 10-12 | mW |
(2) 순방향 전압 (Tj=25C)
등급 | 상태 | 민. | 맥스. | 유닛 |
CD | 20mA | 5.2 | 5.6 | V |
CE | 5.6 | 6.0 | ||
DA | 6.0 | 6.4 | ||
DB | 6.4 | 6.8 | ||
DC | 6.8 | 7.2 | ||
DD | 7.2 | 7.6 | ||
드 | 7.6 | 8.0 | ||
EA | 8.0 | 8.4 |
(3) 중심 파장 (Tj=25C)
부품번호 | 상태 | 등급 | 유닛 | |
QB | QC | |||
35UVA+UVC06-003 | 20mA | 260-270 | 270-280 | mW |
QD | ||||
280-290 |
Notes|
1. 방사속에 대한 10% 허용한도는 측정 비정확성에 의해 초래될 수 있습니다.
2. 순방향 전압의 측정 불확도 : ± 0.03V
12. 3535 하이 드라이브 전류 조명 공급원 UVA UVC의 리플로우 납땜 특성은 1W를 이끌었습니다
리플로우 공정을 위해
미리 가열하는 것 : 2 분 이내에, 120C~150C±5C.
작동 냉난방 : 10 초 이내에 210C(Max.).10 초 이내에 (맥스) 210C.
점진적인 냉각은 (끄기를 회피합니다).
