제품 설명

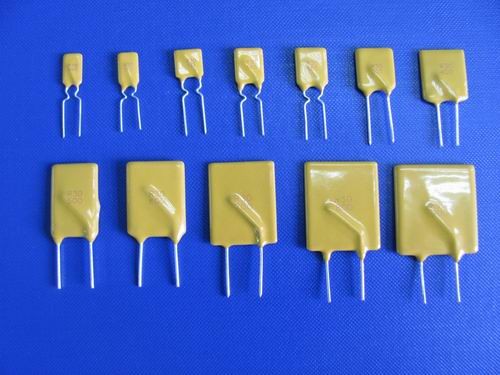

무연을 가진 중합체 PTC 장치 재시동할 수 있는 신관 낮은 저항, 할로겐 자유로운
빠른 세부사항:
• 빠른 여행 시간 및 재시동할 수 있는 보호
• 온도 보호에 Overcurrent와
• 현재 (Ihold)와 전압 (Vmax) 제물의 광범위
• 낮은 저항
• , 무연 고분고분한, RoHS 할로겐 자유로운
신청:
• 의료 기기
• 산업 힘 및 전송
• 백색 상품
• 원거리 통신과 네트워킹
• 컴퓨터와 주변 장치
• 소비자와 자동 전자공학
• 건전지와 재충전용 장치
명세:
밀리미터에 있는 제품 차원
 |
|
부품 번호 |
A |
B |
C |
D |
E |
F |
지도 |
|
|
최대 |
최대 |
Typ. |
분 |
최대 |
Typ. |
작풍 |
크기 (Φ) |
|
|
LT30-090 |
6.0 |
13.8 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-110 |
7.8 |
14.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-135 |
8.9 |
14.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-160 |
9.7 |
17.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-185 |
10.7 |
17.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-250 |
11.7 |
19.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-300 |
11.7 |
21.0 |
5.1 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-400 |
14.2 |
23.0 |
5.1 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-500 |
14.4 |
28.0 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-600 |
16.7 |
28.0 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-700 |
19.4 |
29.6 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-800 |
21.6 |
31.9 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-900 |
24.5 |
36.4 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
25 ℃에 전기 특성
|
부품 번호 |
IH |
IT |
최대 v |
최대 I |
T여행 |
Pdtyp |
R분 |
최대 R |
|
|
(a) |
(a) |
(v) |
(a) |
현재 (아) |
시간 |
(w) |
(Ω) |
(Ω) |
|
|
LT 30-090 |
0.90 |
1.80 |
30 |
40 |
4.50 |
7.1 |
0.91 |
0.07 |
0.12 |
|
LT 30-110 |
1.10 |
2.20 |
30 |
40 |
5.50 |
6.6 |
1.00 |
0.05 |
0.10 |
|
LT 30-135 |
1.35 |
2.70 |
30 |
40 |
6.75 |
7.3 |
1.11 |
0.04 |
0.08 |
|
LT 30-160 |
1.60 |
3.20 |
30 |
40 |
8.00 |
8.0 |
1.20 |
0.03 |
0.07 |
|
LT 30-185 |
1.85 |
3.70 |
30 |
40 |
9.25 |
8.7 |
1.27 |
0.03 |
0.06 |
|
LT 30-250 |
2.50 |
5.00 |
30 |
40 |
12.50 |
10.3 |
1.34 |
0.02 |
0.04 |
|
LT 30-300 |
3.00 |
6.00 |
30 |
40 |
15.00 |
10.8 |
2.00 |
0.02 |
0.05 |
|
LT 30-400 |
4.00 |
8.00 |
30 |
40 |
20.00 |
12.7 |
2.50 |
0.01 |
0.03 |
|
LT 30-500 |
5.00 |
10.00 |
30 |
40 |
25.00 |
14.5 |
3.00 |
0.01 |
0.03 |
|
LT 30-600 |
6.00 |
12.00 |
30 |
40 |
30.00 |
16.0 |
3.50 |
0.005 |
0.02 |
|
LT 30-700 |
7.00 |
14.00 |
30 |
40 |
35.00 |
17.5 |
3.80 |
0.005 |
0.02 |
|
LT 30-800 |
8.00 |
16.00 |
30 |
40 |
40.00 |
18.8 |
4.00 |
0.005 |
0.02 |
|
LT 30-900 |
9.00 |
18.00 |
30 |
40 |
40.00 |
20.0* |
4.20 |
0.005 |
0.01 |
IH =Hold 현재: 장치가 25℃에 여전히 넘어지지 않을 최대 현재는 바람쐽니다.
IT =Trip 현재: 장치가 25℃에 항상 여전히 넘어질 최소한도 현재는 바람쐽니다.
v최대 =Maximum 전압 장치는 정격 현재에 손상 없이 저항할 수 있습니다.
I최대 =Maximum 결함 현재 장치는 정격 전압에 손상 없이 저항할 수 있습니다.
할당된 현재에 T여행 =Maximum 시간 여행.
Pdtyp =Typical 전력 흩어지기: 힘 전형적인 양은 장치를 거쳐 때 국가 공기 환경에서 낭비했습니다.
넘어지기 이전에 25℃에최소한도 =Minimum 장치 저항 R.
넘어지기 이전에 25℃에최대 =Maximum 장치 저항 R.
감세 열 [주위 온도 (℃)]에 파악 현재 (a)
|
부품 번호 |
최대 주위 작용 온도 (℃) |
||||||||
|
-40 |
-20 |
0 |
25 |
40 |
50 |
60 |
70 |
85 |
|
|
LT 30-090 |
1.40 |
1.25 |
1.10 |
0.90 |
0.75 |
0.69 |
0.65 |
0.60 |
0.50 |
|
LT 30-110 |
1.75 |
1.52 |
1.33 |
1.10 |
0.99 |
0.90 |
0.80 |
0.73 |
0.63 |
|
LT 30-135 |
2.15 |
1.94 |
1.70 |
1.35 |
1.20 |
1.14 |
1.00 |
0.90 |
0.81 |
|
LT 30-160 |
2.49 |
2.21 |
1.94 |
1.60 |
1.42 |
1.31 |
1.19 |
1.03 |
0.88 |
|
LT 30-185 |
2.87 |
2.59 |
2.28 |
1.85 |
1.63 |
1.52 |
1.33 |
1.21 |
1.05 |
|
LT 30-250 |
3.82 |
3.44 |
3.03 |
2.50 |
2.17 |
2.00 |
1.81 |
1.59 |
1.39 |
|
LT 30-300 |
4.55 |
4.10 |
3.60 |
3.00 |
2.65 |
2.51 |
2.24 |
2.01 |
1.74 |
|
LT 30-400 |
6.00 |
5.40 |
4.74 |
4.00 |
3.47 |
3.28 |
2.82 |
2.63 |
2.26 |
|
LT 30-500 |
7.44 |
6.68 |
5.80 |
5.00 |
4.30 |
4.03 |
3.58 |
3.22 |
2.77 |
|
LT 30-600 |
8.90 |
7.99 |
7.08 |
6.00 |
5.13 |
4.82 |
4.27 |
3.84 |
3.30 |
|
LT 30-700 |
10.35 |
9.30 |
8.21 |
7.00 |
5.95 |
5.58 |
4.96 |
4.46 |
3.84 |
|
LT 30-800 |
11.60 |
10.60 |
9.35 |
8.00 |
6.79 |
6.36 |
5.64 |
5.07 |
4.36 |
|
LT 30-900 |
13.25 |
11.90 |
10.49 |
9.00 |
7.53 |
7.12 |
6.32 |
5.69 |
4.88 |
신뢰도 시험
|
시험 |
테스트 조건 |
/불량품 표준 받아들이십시오 |
|
저항 |
고요한 공기 @ 25℃에서 |
최대최소한도 ≤R≤R R |
|
넘어지는 시간 |
지정된 현재, 최대 V, 25℃ |
넘어지는 T≤maximum 시간 |
|
현재를 붙드십시오 |
IH에 30min, |
여행 없음 |
|
여행 주기 생활 |
, 최대 I최대, v 100cycles |
호광을이루기 점화 |
|
여행 내구시간 |
최대 v, 24hours |
호광을이루기 점화 |
25 ℃에 전형적인 시간에 여행 곡선
A = LT 30-090
B = LT 30-110
C = LT 30-135
D = LT 30-160
E = LT 30-185
F = LT 30-250
G = LT 30-300
H = LT 30-400
I = LT 30-500
J = LT 30-600
K = LT 30-700
L = LT 30-800
M = LT30-900
포장 정보
부피:
LT 30-090 ~ LT 부대 당 30-185 .................................. 1000 PC
LT 30-250 ~ LT 30-800 .................................. 부대 당 .500 PC
LT 부대 당 30-400 ................................................... 1000 PC
LT 부대 당 30-900 .................................................... 200 PC
테이프 & 권선:
LT 30-090 ~ LT 권선 당 30-250 .................................. 3000 PC
LT 권선 당 30-300 ................................................... 2500 PC
LT 30-400 ~ LT 권선 당 30-500 .................................. 1500 PC
