상세 정보 |
|||
| DC: | 1000V | 상태: | 100% 원형 |
|---|---|---|---|
| 체르티파이케이션스, CQC: | CE / CQC / SGS | 시스템 전압: | 500/600VDC |
| 환경 온도: | (-40C~+85C) | 정규 유량 경향(8/20μs): | 20kA |
| 상태 표시기: | 그린 (좋은) /red (필요 대체) | 응답 시간 (L-N): | ≤25ns |
| 보호 등급: | IP 20 | 재료: | MOV |
| 하이 라이트: | MOV 서지 안전장치,220V 서지 차단 장치 SPD,520V 서지 차단 장치 SPD |
||
제품 설명
서지 방지 장치 Spd, 상승 보호 모듈, 재료 MOV로 만들어진 서지 안전장치

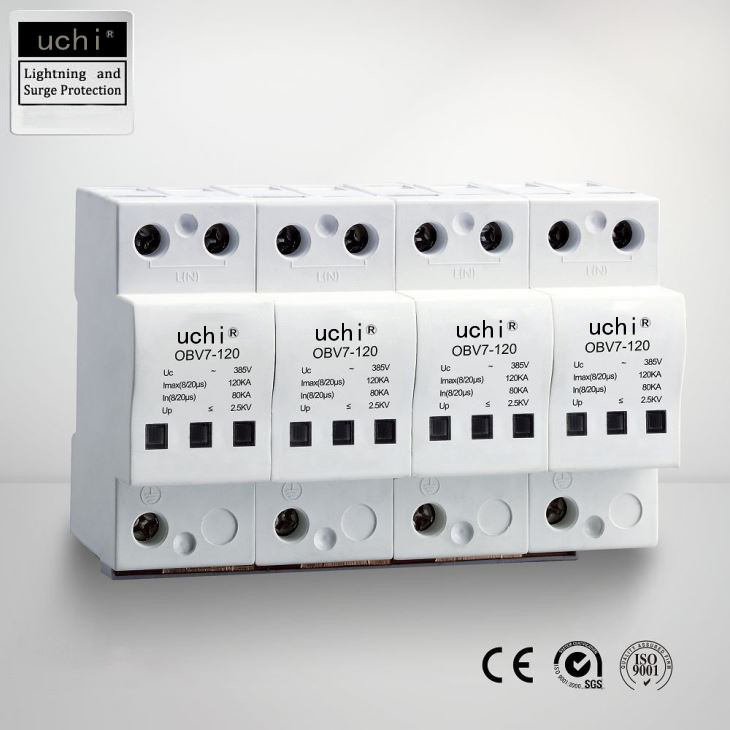

OBV7-120
1. 작업 전압 : 220V/255V/275V/320V/385V/420V/440V/520V
2. 다음의 정상적 방전 전류 (8/20us) 40kA/80kA
3. 맥스. 방전 전류 (8/20us) Imax : 80kA/100kA
4. 보호 클래스 : 비
5. 복합 형태 : 1P, 1P+N, 1+NPE, 2P+N, 3P+N, 3P+NPE
6. 전압 보호 수준은 (상승합니다) : < 2="">
7. 응답 시간 : 25 나노 초
8. 설치 : 표준 철도 35 밀리미터
9. AC50/60Hz의 TT 전력 공급 시스템인 TN-S, TN-C-S에 적합합니다.
10. IEC61643-1에 따르면, GB18802.1
11. CE 마크
기술적인 매개 변수
| 모형을 만드세요 : | OBV7-100 | OBV7-120 | OBV7-150 | ||
| 최대 연속적인 동작 전압 | Uc | Ｖ | 320/385/440 | ||
| EN 61643-11에 대한 SPD | 종류 1 | ||||
| 국제전기기술위원회 61643-1에 대한 SPD | 등급 I | ||||
| LPZ | 0→2 | ||||
| 뇌 임펄스 경향 (10/350μs) | 이임피 | kA | 15 | 15 | 20 |
| 명목상 방출 과전류 (8/20μs) | 에 | kA | 60 | 80 | 100 |
| 최대 토출량 과전류 (8/20μs) | Imax | kA | 100 | 120 | 150 |
| 전압 보호 수준 | 위 | kV | 2,5 | 2,6 | 2,8 |
| 응답 시간 | tA | 나노 초 | <25> | ||
| 최대 백업 퓨즈 | A | 125 | |||
| 온도 범위 | θ | 'Ｃ | -40C~+85C | ||
| 보호 등급 | IP 20 | ||||
| 연결 단면, 멀티 와이어 | mm2 | 10-35 | |||
| 탄력적인 연결 단면 | mm2 | 10-25 | |||
애플리케이션 :
주로 제품을 전광에서 막으면서, CCTV를 위한 오우 스즈는 감독 co 나트롤 시스템을 위해 사용됩니다
공격과 상승.
오우는 효과적으로 비디오 장비를 보호하고, 이미지가 normally5를 드러낼 수 있다는 것을 보증합니다.더를 억제하세요
비디오를 회피하면서, 과전압 펄스는 효과적으로 카메라에 푸럼디 송전선을 발표합니다
과전압 펄스 때문의 감독 장비 파손.
권력이 있는 거의 모든 제품 적용을 위한 오우 제안 낙뢰 보호, 계측기와 통제,
네트워크와 데이터 라인, 코엑스와 등.
라디오 안테나, GPS 안테나, CATV, CCTV와 위성 TV를 위한 오우.
이익을 얻으세요 :
오우 낮은 가격
오우 저용량
오우 높은 방전 전류
강렬한 환경에서의 연속적인 오우와 되풀이된 보호
특징 :
1, 천둥과 즉석 초과 전압에게서 전력 시스템과 온-로딩 전기적인 장치를 보호하십시요.
2, DC / 34V 교류 전력이 회로를 공급한 48V로 이더넷 신호의 전송을 보호하십시요
번개는 상승을 유도했습니다.
3, 강화한 낙뢰 보호.
35 밀리미터 DIN 위의 장착을 위한, 4는 acc를 격분합니다. EN 60715에
5, 그것이 장비가 적당히 일한다는 것을 효과적으로 보증할 수 있습니다
기술 SPD 매개 변수 (기록 :사용자 요구에 따르면, 주문 제작된 Uc=140V,440V,550V, SPD의) 범위의 전압 범위일 수 있습니다 :
| 아니오 타이핑하세요. | 평가된 전압(V) 유엔 | 연속 전압 uc(V~) | (KA)에서 표준 방전 전류 |
맥스 방전 전류 IMAX(KA) |
보호 수준(KA~) | 응답 타임즈 지(NS) |
| DGM1(2)-D5 | 220/380 |
275/320 385/420 |
5 | 10 | 1.2 | ≤25 |
| DGM1(2)-D10 | 10 | 2 | 1.6 | |||
| DGM1(2)-C20 | 20 | 40 | 1.8 | |||
| DGM13-B30 | 30 | 60 | .2.2 | |||
| DGM3(4)-B40 | 10 | 80 | 2.4 | |||
| DGM(4)-B60 | 60 | 100 | 2.8 | |||
| DGM-N-PE | 220/255 | 40/60 | 60/80 | 1.2 | ≤100 |
