제품 상세 정보:

원래 장소: 동완 중국
브랜드 이름: Uchi
인증: CE / RoHS / ISO9001 / UL

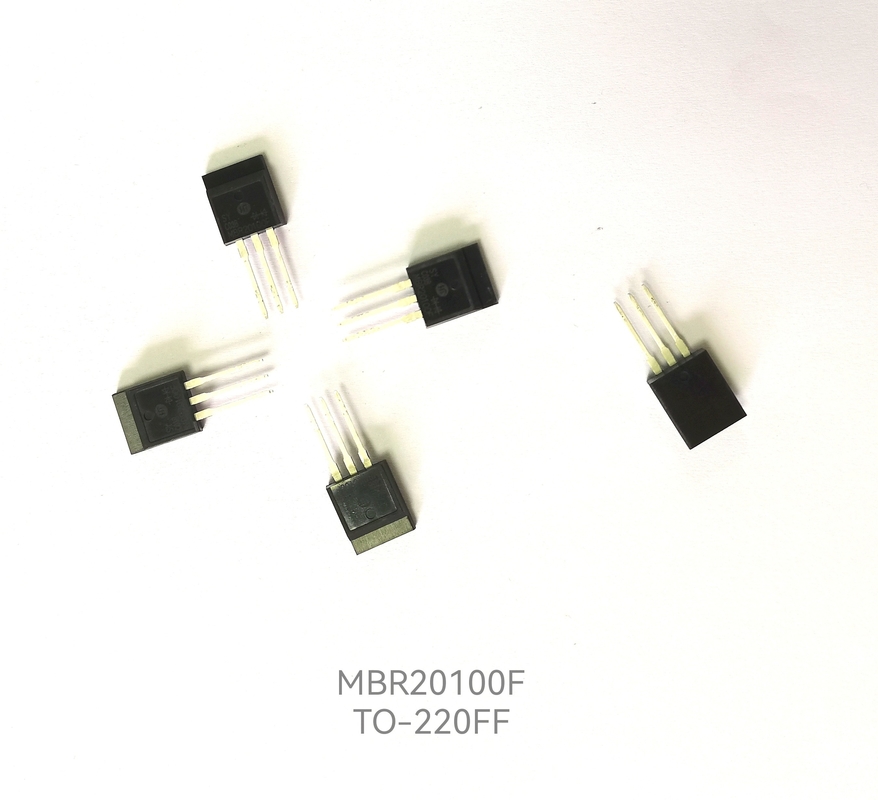

모델 번호: MBR20100

결제 및 배송 조건:

최소 주문 수량: 협상
가격: Negotiation
포장 세부 사항: 수출 패키지 / 협상
배달 시간: 협상
지불 조건: 전신환
공급 능력: 한달에 2000000
최고의 가격 접촉

상세 정보

타입: 쇼트키 다이오드 특징: 로에스 제품
패키지 형태: 관통 홀 맥스. 순방향 전류: 30A, 30A
맥스. 순방향 전압: 0.9V, 0.9V 맥스. 역 전압: 200V
하이 라이트:

고 전류 저항 쇼트키 다이오드

,

ISO9001은 쇼트키 다이오드를 증명했습니다

,

홀 다이오드를 통한 200V

제품 설명

고주파 스위치 전원 공급 장치를 위한 고전류 저항 쇼트키 다이오드

MBR20100.pdf


일반적인 쇼트키 정류기의 내부 회로 구조는 N형 반도체 기판을 기반으로 하며, 그 위에 비소를 도핑한 N-에피층이 형성되어 있다.양극은 몰리브덴 또는 알루미늄과 같은 재료를 사용하여 차단층을 만듭니다.이산화규소(SiO2)를 사용하여 모서리 부분의 전기장을 제거하고 튜브의 내전압 값을 향상시킵니다.N형 기판은 온 상태 저항이 매우 작고 도핑 농도가 H층보다 100% 높다.N+ 캐소드층은 캐소드의 접촉 저항을 줄이기 위해 기판 아래에 형성된다.구조적 매개변수를 조정하면 그림과 같이 N형 기판과 양극 금속 사이에 쇼트키 장벽이 형성됩니다.쇼트키 배리어 양단에 순방향 바이어스를 인가하면(양극에 양극 금속이 연결되고, 전원의 음극에 N형 기판이 연결됨), 쇼트키 배리어층이 좁아지고 내부 저항이 작아집니다.그렇지 않고 Schottky barrier 양단에 역방향 바이어스를 인가하면 Schottky barrier 층이 넓어지고 내부 저항이 커진다.


특징


1. 공통 음극 구조
2. 저전력 손실, 고효율
3. 높은 작동 접합 온도
4. 과전압 보호, 높은 신뢰성을 위한 가드 링
5. RoHS 제품


애플리케이션


1. 고주파 스위치 전원

2. 무료 휠링 다이오드, 극성 보호 애플리케이션


주요 특성


IF(AV)

10(2×5)A

시야각(최대)

0.7V(@Tj=125°C)

Tj

175 °C

VRRM

100V



제품 메시지


모델

마킹

패키지

MBR10100

MBR10100

TO-220C

MBRF10100

MBRF10100

TO-220F

MBR10100S

MBR10100S

TO-263

MBR10100R

MBR10100R

TO-252

MBR10100V

MBR10100V

TO-251

MBR10100C

MBR10100C

TO-220



절대 정격(Tc=25°C)


모수



상징





단위

반복 피크 역 전압

VRRM

100

V

최대 DC 차단 전압

VDC

100

V

평균 순방향 전류

TC=150°C(TO-220/263/252)TC=125°C(TO-220F)



장치당



다이오드 당

IF(AV)

10 5



서지 비반복 순방향 전류 8.3ms 단일 반정현파(JEDECMethod)

IFSM

120

최대 접합 온도

Tj

175

°C

보관 온도 범위

TSTG

-40~+150

°C
