상세 정보 |
|||
타입: | 쇼트키 다이오드 | 특징: | 고 전류 저항 |
---|---|---|---|
패키지 형태: | 관통 홀 | 맥스. 순방향 전류: | 30A, 30A |
맥스. 순방향 전압: | 0.9V, 0.9V | 애플리케이션: | 환류 다이오드 |
하이 라이트: | 저소비 쇼트키 다이오드,고 전류 저항 쇼트키 다이오드,숏트키 환류 다이오드 |
제품 설명

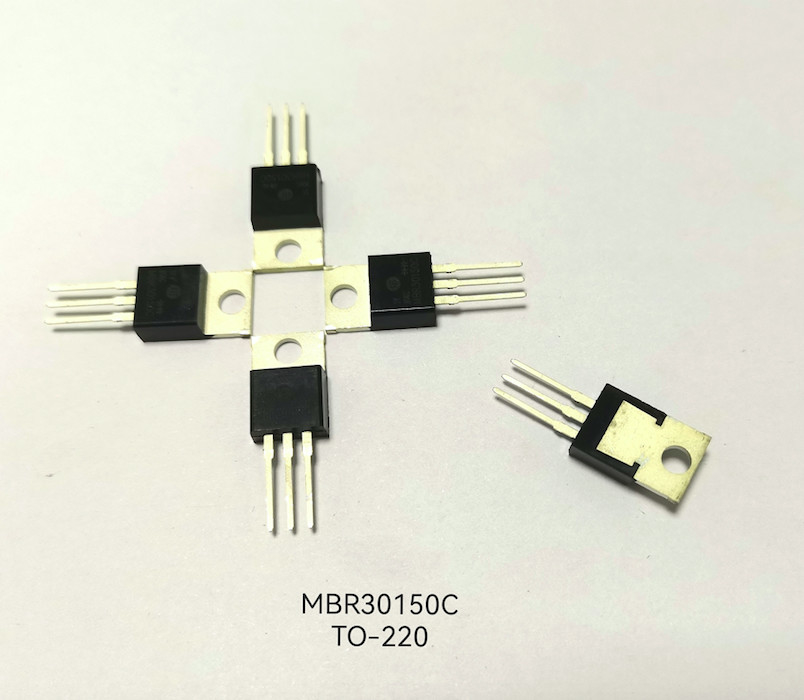

저전력 손실 쇼트키 다이오드 고효율 고전류 저항
MBR30100.pdf
쇼트키 다이오드는 고속 수리용 다이오드로 전력소모가 빠른 반도체 부품이다.명백한 특징은 역회복 시간이 매우 짧고(수 나노초만큼 작을 수 있음) 순방향 압력 강하가 약 0.4V에 불과하다는 것입니다.쇼트키 다이오드는 주로 고주파, 저전압, 고전류 정류기 다이오드, 프리휠링 다이오드 및 유지보수용 다이오드로 사용됩니다.그들은 또한 광섬유 통신과 같은 전원 회로에서 정류기 다이오드 및 작은 데이터 신호 감지 다이오드로 효과적으로 사용됩니다.컬러 TV의 2차 스위칭 전원 정류 및 고전압 전원 정류에 일반적으로 사용됩니다.쇼트키 다이오드는 일반적인 다이오드에서 반도체-반도체 접합에 의해 형성되는 PN 접합과 달리 정류의 실제 효과를 얻기 위해 금속-반도체 접합을 쇼트키 장벽으로 사용합니다.쇼트키 장벽의 특성은 쇼트키 다이오드의 온-오프 전류를 낮추고 전환율을 높일 수 있습니다.쇼트키 다이오드는 온오프 작동 전압이 매우 낮습니다.일반적인 다이오드는 전류가 통과할 때 약 0.7~1.7암페어의 전류를 생성하지만 쇼트키 다이오드의 전류는 0.15~0.45암페어에 불과해 시스템의 효율을 높일 수 있다.
특징
1. 공통 음극 구조
2. 저전력 손실, 고효율
3. 높은 작동 접합 온도
4. 과전압 보호, 높은 신뢰성을 위한 가드 링
5. RoHS 제품
애플리케이션
1. 고주파 스위치 전원
2. 무료 휠링 다이오드, 극성 보호 애플리케이션
주요 특성
IF(AV) |
10(2×5)A |
시야각(최대) |
0.7V(@Tj=125°C) |
Tj |
175 °C |
VRRM |
100V |
제품 메시지
모델 |
마킹 |
패키지 |
MBR10100 |
MBR10100 |
TO-220C |
MBRF10100 |
MBRF10100 |
TO-220F |
MBR10100S |
MBR10100S |
TO-263 |
MBR10100R |
MBR10100R |
TO-252 |
MBR10100V |
MBR10100V |
TO-251 |
MBR10100C |
MBR10100C |
TO-220 |
절대 정격(Tc=25°C)
모수 |
상징 |
값 |
단위 |
||
반복 피크 역 전압 |
VRRM |
100 |
V |
||
최대 DC 차단 전압 |
VDC |
100 |
V |
||
평균 순방향 전류 |
TC=150°C(TO-220/263/252)TC=125°C(TO-220F) |
장치당
다이오드 당 |
IF(AV) |
10 5 |
ㅏ |
서지 비반복 순방향 전류 8.3ms 단일 반정현파(JEDECMethod) |
IFSM |
120 |
ㅏ |
||
최대 접합 온도 |
Tj |
175 |
°C |
||
보관 온도 범위 |
TSTG |
-40~+150 |
°C |
