상세 정보 |
|||
| 저항: | 1KΩ~10KΩ | 저항 공차: | ± 10% |
|---|---|---|---|
| 저항 의 끝: | <3Ω | 저항 테이프녹화자: | 비 |
| 독립적인 선형성: | ± 0.5% | 전력 등급: | 0.5W(70℃)0W(120℃) |
| 피크 소음(CRV): | <2%Rn | 유전력: | 1000V 1분 |
| 조정 여행: | 90°120°200° 240° 300° 340° | 해결: | 본질적으로 무한 |
| 최대 입력 전압: | 200VDC | ||
| 강조하다: | 10K 전도성 플라스틱 잠재계,각도 변위 센서 전위차계,WDJ-22 정밀포텐티오미터 |
||
제품 설명

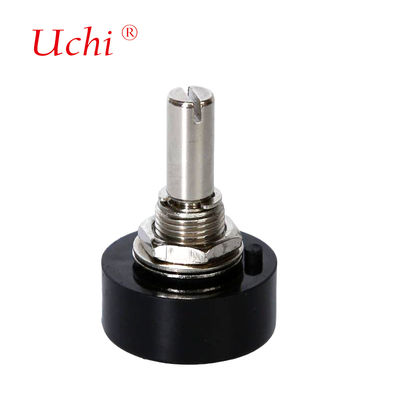

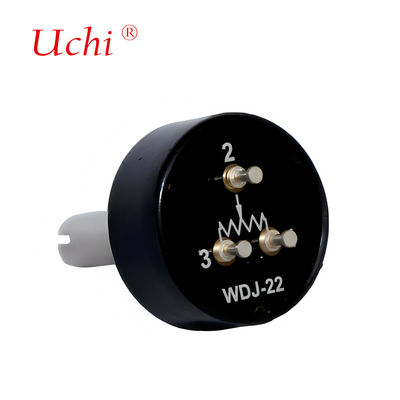

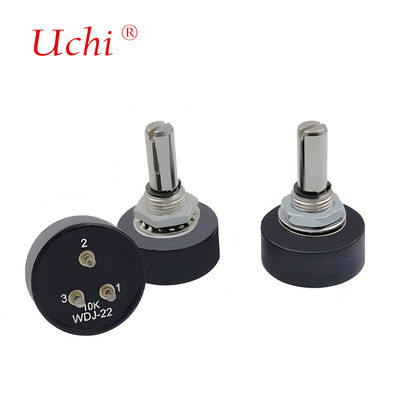

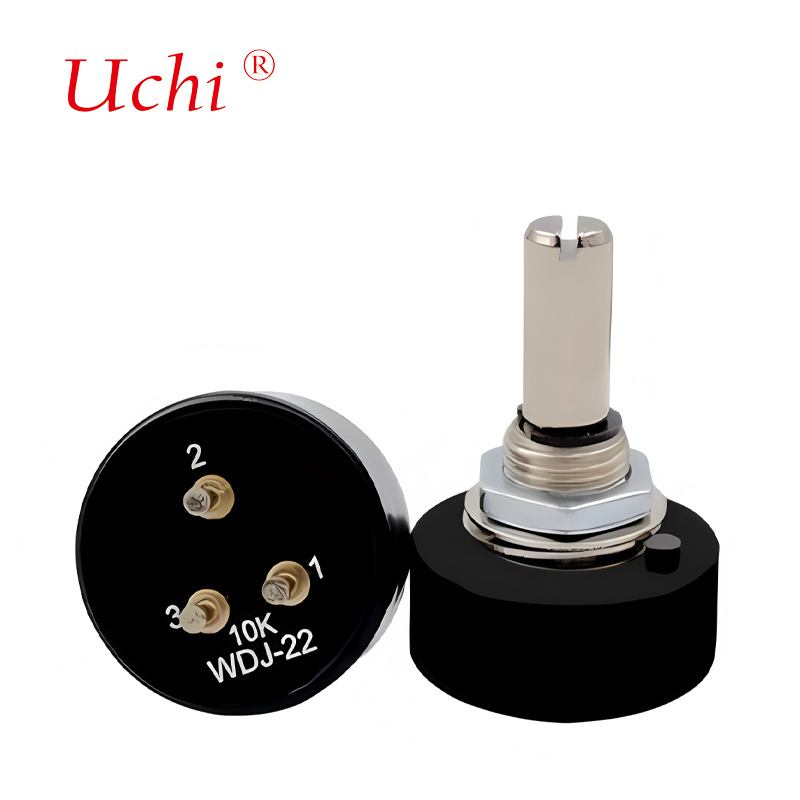

WDJ-22 전도성 플라스틱 포텐티오미터 10k 각 이동 센서
정확한 이동 측정을 위한 각도 센서
WDJ-22 장수각 센서 전도성 플라스틱 포텐시오미터는 정확한 각 측정 응용 프로그램을 위해 설계되었습니다. 귀금속 붓과 함께 전도성 플라스틱 구조를 특징으로,이 센서는 소음도 낮습니다., 조이스틱 제어 막대와 서보 시스템과 같은 응용 프로그램에서 정확한 이동 측정을위한 원활한 신호 출력.
제품 특성
- 편리한 사용 및 설치를 위한 세르보 설치 유형
- 360° 연속 회전, 340° 효과 각도 (개정 가능)
- 폭 넓은 온도 범위: -40°C ~ +125°C
- 본질적으로 무한 해상도
- 높은 선형성: ±1% ~ ±0.15%
- 예외적인 수명: 500만 회
- 출력 부드러움: <0.1%
- 후면 터미널 사용자 정의가 가능합니다.
사양 매개 변수
| 전기 사양 | |
|---|---|
| 저항 범위 | 1KΩ-10KΩ |
| 저항 관용 | ±10% 표준 |
| 저항 의 끝 | 3Ω |
| 독립적인 선형성 | ±0.5% |
| 전력 등급 | 0.5W (70°C) 0W (120°C) |
| 피크 노이즈 (C.R.V.) | < 2%Rn |
| 다이 일렉트릭 강도 | 1000V 1분 |
| 적응 여행 | 90°120°200° 240° 300° 340° |
| 단열 저항 | 10M |
| 결의 | 본질적으로 무한 |
| 최대 입력 전압 | 200VDC |
| 환경 사양 | |
|---|---|
| 저장 온도 범위 | -60°C~+125°C |
| 작동 온도 범위 | -60°C~+125°C |
| 온도 계수 | 500ppm/°C |
| 부하 수명 | 70°C 1,000h ΔR/R≤±10% |
| 회전 수명 | 1,0001000배, ΔR/R≤±7% |
| IP 범위 | IP25 |
| 용접 열 저항 | (350°C 3S) ΔR/R≤±2% |
| 온도주기 | (-25°C+85°C 30분/각,5회) ΔR/R≤±10% |
| 진동 | 10-55Hz, 1.5mm 진폭, 3 방향 ΔR/R≤±5% |
| 기계적 사양 | |
|---|---|
| 기계적 여행 | 220° 320° 360° |
| 셰프트 토크 | 25~35gf*cm |
| 장착 나트 토크 | 15kgf*cm |
| 셰프트 유출 | 0.15mm |
| 셰프트 엔드 플레이 | (축 길이가 30mm) 0.15mm |
| 셰프트 방사성 재생 | 0.15mm |
| 셰프트 강도 (추동) | 125 N (12.75 kgf) 분 |
| 셰프트 강도 (트랙스) | 125 N (12.75 kgf) 분 |
| 하드웨어 | 세탁기, 잠금 세탁기, 견과류 |
제품 크기
응용 분야
WDJ-22 시리즈 각도 센서는 다음과 같은 정확한 이동 측정이 필요한 응용 프로그램에 이상적입니다.
- 자동차용 서보 시스템
- 기계장치
- 항공우주 장비 및 미사일 시스템
- 항공기 레이더 안테나
- 주사형 기계
- 목조 기계
- 인쇄기
- 전자 릴리어
- 로봇 공학
- 엔지니어링 모니터링 시스템
- 컴퓨터로 제어되는 스포츠 장비
제조사 정보
우리는 고품질의 전자 부품 제조에 광범위한 경험을 가진 전문 공장입니다:
- 첨단 생산 장비
- 전문 연구개발팀
- OEM/ODM 기능
- 엄격한 품질 관리 기준
운송 및 지원
우리는 종합적인 판매 후 지원과 함께 신뢰할 수 있는 글로벌 배송 솔루션을 제공합니다:
- 익스프레스 메일 서비스
- DHL 익스프레스
- UPS
- 페덱스
자주 묻는 질문
공장이나 무역회사인가요?
우리는 전문적인 기술 지원을 통해 직접 가격을 제공하는 공장입니다.
샘플을 제공해 주시겠습니까?
샘플은 주문 후 요청에 따라 사용할 수 있습니다.
제품도 맞춤화 할 수 있나요?
우리는 유연한 요구 사항으로 OEM / ODM 주문을 수락합니다.
배송시간은 얼마인가요?
배달은 양과 모델에 따라 달라질 수 있습니다. 가능한 한 긴급한 요청에 대응합니다.
판매 후 서비스를 제공하십니까?
우리는 모든 제품에 대해 24시간 지원합니다.
