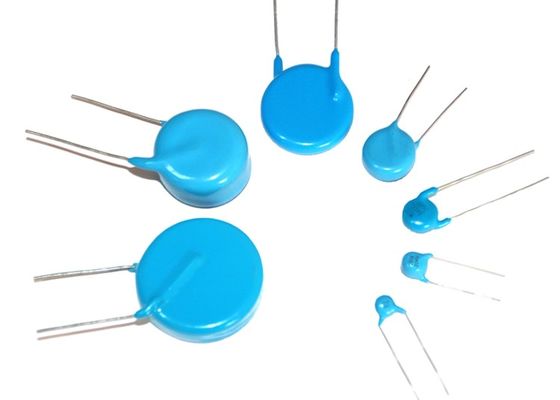

무라타 전자 세라믹 디스크 커패시터

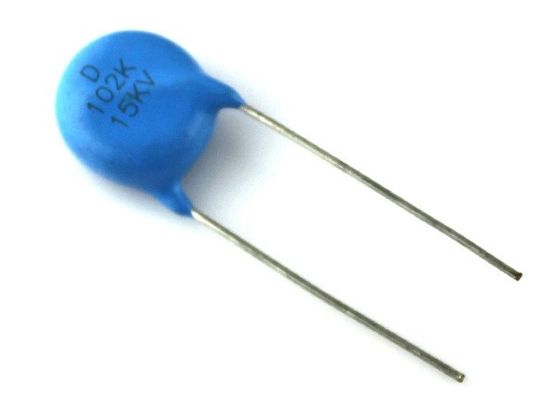

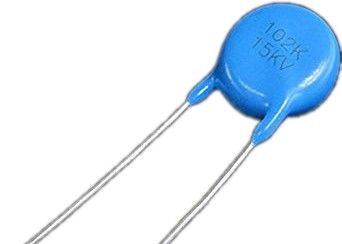

무라타 전자 DHR4E4C102K2FB 크로스 고전압 세라믹 디스크 콘덴시터 1000pF +/-10% DC15k 볼트


N4700에 가까운 도자기

Y5T는 클래스 II 일반 세라믹스보다 더 나은 성능입니다.
-25°C에서 +85°C까지 +22/-33%입니다. 분사율은 1% 미만이고, 단열 저항은 100000MΩ 이상입니다.




세라믹 다이 일렉트릭 성질




차원 및 리드 스타일




◆표준 등급:
정압 ≥ 1.5배의 정압을 견딜 수 있는 기체 (유)




◆특성
* 1 KHZ에서 1%의 낮은 분산 요인
*고속기 ≥100KHZ
*대전 ≥15mA
*고전압 ≥45KVDC
*고위 단열 저항 ≥100000MΩ
*장수 ≥10년
낮은 손실, 높은 안정성
* 작은 크기의 높은 용량
*사광 선
*세라믹 단일 계층 콘덴시터
*열성, 습성 및 고전압 강도 전압에 탁월합니다.
*불 retardant epoxy resin로 코팅되어 있습니다.

◆이용
*고전압 전원 공급 장치
*가스 레이저, 고전압 펄스 생성기
*X선 장비
*스마트 그리드
*산업
*군사
*HID 젠론 램프, HID 젠론 램프, HID 젠론 전구, HID 램프, (VT) 전압 변압기, (PT) 잠재 변압기, 고전압 변압기, 외부 전압 변압기,전원 인버터 전압 변환기, 일정한 전압 변압기, 전력 변환기, 전압 변압기, 전압 변환기, 전력 변환기 인버터 변압기,
*색 TV 더블러와 트리플러
*고전압 DC 전원 공급 장치 (PPC, X선 장치, 공기 정화기, 레이저 등)
* 디스플레이를 위해 초점 회로에 콘덴서 조정


주의 사항

(1) 운송 및 보관 중
• 콘덴시터를 높은 온도 또는 높은 습도에 노출시킬 수 있는 곳에 운반하거나 보관하지 마십시오.
• H2SO4, HCL 또는 HNO3와 같은 독성 기체에 노출되지 마십시오.
• 떨어지는 것 처럼 과도 한 충격 을 피 한다.
(2) 작동 중
• 땀과 같은 전해질과의 접촉을 피하십시오. 맨손으로 만지지 마십시오.
• 떨어지는 것 처럼 과도 한 충격 을 피 한다.
• 스톱 단말기에 용접을 적용하지 마십시오.
• 단말기를 다시 가공하지 마십시오.
(3) 사용
• 레이저와 같은 고속 펄스로 콘덴서 사용 시,
전압 (피크에서 피크 전압 연령) 은 콘덴시터 (capacitor) 의 등급 사양 내에 있습니다.
• 콘덴세터는 방이나 트랜스포머에서 나오는 방사선 열에 노출되지 않는지 확인합니다.


15KV 일반 사양

15KV 100PF 고전압 세라믹 디스크 콘덴시터
15KV 220PF 고전압 세라믹 디스크 콘덴시터
15KV 330PF 고전압 세라믹 디스크 콘덴시터
15KV 470PF 고전압 세라믹 디스크 콘덴시터
15KV 500PF 고전압 세라믹 디스크 콘덴시터
15KV 1000PF 고전압 세라믹 디스크 콘덴시터
15KV 2200PF 고전압 세라믹 디스크 콘덴시터
15KV 3300PF 고전압 세라믹 디스크 콘덴시터
15KV 4700PF 고전압 세라믹 디스크 콘덴시터
15KV 10000PF 고전압 세라믹 디스크 콘덴시터
