상세 정보 |
|||
| 제품명: | 세라믹 디스크 축전기 | 정전 용량: | 680pF |
|---|---|---|---|
| 전압 정격 DC: | 15kVDC | 용인: | 10 % |
| 온도 범위: | +25-+85C | 종료: | 방사형 |
| 애플리케이션: | 범용 | 전기 용량 - nF: | 0.68nF |
| 강조하다: | 디스크 세라믹 커패시터,고전압 필름 커패시터,680pF 세라믹 디스크 커패시터 |
||
제품 설명

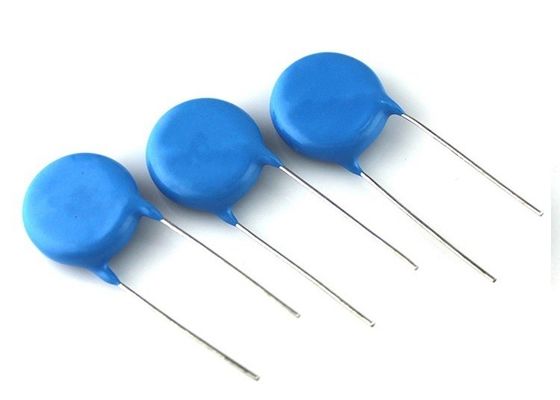

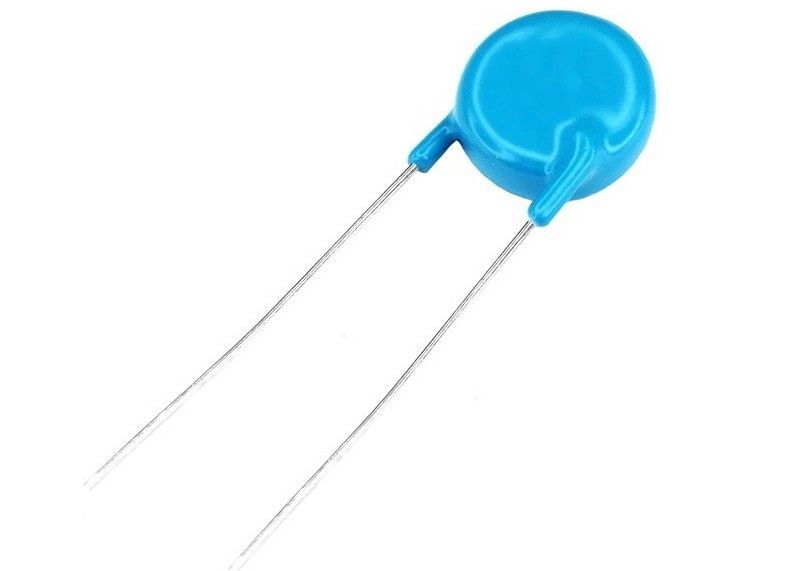

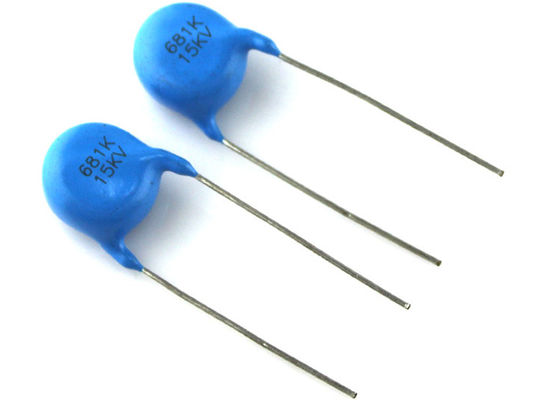

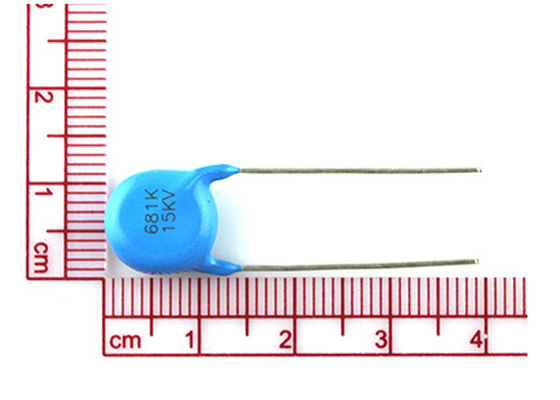

무라타 DHR4E4C681K2BB 동등 일반용 고전압 세라믹 디스크 응압기 680pF 15000볼트 10%
■특징
1작은 크기
2. 우수한 열, 습도 단속 및 높은
이전력 강도 전압.
3불 retardant epoxy 樹脂로 코팅.
4.20 kV 등급 전압은 요청에 따라 사용할 수 있습니다.
• 적 손실
• 작은 크기의 높은 용량
• 높은 안정성
• 방사선 선
• 세라믹 단일 레이어 콘덴서
■신청서
1컬러 TV 더블러와 트리플러
2고전압 DC 전원 공급 장치 (PPC, X선
기기, 공기청정기, 레이저 등)
3표시를 위해 초점 회로에 콘덴서 조정
TV 및 모니터 SMPS DC 및 펄스 고전압 X-선 장비
디자인
콘덴시터는 양면이 은으로 칠된 세라믹 디스크로 구성되어 있다. 연결 선은 0.032" (0.81mm) 의 지름의 캔 구리로 만들어진다.콘덴서는 0의 리드 간격을 가진 직선 선로로 공급될 수 있습니다..375" (9.5mm), 0.500" (12.7mm) 또는 0.750" (19.2mm). 코팅은 UL 94 V-0에 따라 불 retardant epoxy 樹脂로 만들어집니다.
| 용량 범위 | 100pF ~ 3300pF |
| 선들 사이의 변압력 | 10 kVDC 15 000 VDC, 2 s 15 kVDC 24 000 VDC, 2 s (다일렉트릭 액체에서) |
| 세라믹 디엘렉트릭 | T3M (클래스 1) X5F, Y5R, Y5U, Z5U (클래스 2) |
| 단열 저항 | 미니 1000 오프프 또는 200 000 MOhm |
| 용량에 대한 관용 | ± 20% 또는 + 80 % / - 20% |
| 분산 요인 | 01kHz에서 최대 2%; 1V (클래스 1) 에서 최대 2.0%; 1V (클래스 2) 에서 최대 2%. |
| 카테고리 온도 범위 | -25 °C ~ +85 °C |
| 기후 분류 | ACC, EN 60068-1 25/85/21에 |
| 작동 온도 범위 | -25 °C ~ +105 °C |
■예제
■캡틴, 임시요
시리즈별 신청
- DE1: 안전 표준 인증 제품
- DE2: 안전 표준 인증 제품
- DE6: 안전 표준 인증 제품, 자동차
- DEA: 일반용품
- DEB: 일반용품
- DEC: 일반용품
- DEF: LCD 백글라이트 인버터
- DEH: 일반용품
- DEJ: 일본 안전법 준수
- DES: 일반용품
시리즈별 특징
- DE1: IEC60384-14 X1/Y1 클래스
- DE2: IEC60384-14 X1/Y2 클래스
- DE6: 자동차용 IEC60384-14 X1/Y2 클래스
- DEA: 높은 온도 보장 낮은 손실 유형 (온도 보상용 낮은 열 생산 유형)
- DEB: 높은 변압성 전력 양성 납 유형
- DEC: 평판 전압 DC6.3kV
- DEF: LCD 백라이트 인버터의 배러스트 콘덴서
- DEH: 높은 온도 보증 저손실 유형
- DEJ: 일본의 전기기기 및 재료 안전법에 근거하여
- DES: 높은 온도 보장 낮은 손실 유형 (낮은 열 생산)
무라타의 DE 시리즈는 고전압 및 안전 표준 인증 된 세라믹 콘덴시터 모두를 제공합니다. DE 시리즈는 AC 라인 필터,스위치 전원 공급 장치의 1차-중차 결합, 고주파 펄스 회로, 수평 공명 회로 및 전원 공급 장치의 분리 회로.
이제 사용 가능! 무라타는 낮은 프로필 전원 공급 장치에 대한 IEC 60384-14*1Y1*2 안전 클래스 인증 된 표면 장착형 세라믹 콘덴서를 출시했습니다.이 콘덴서들은 모든 AC-DC 스위칭 전원 공급 장치에 이상적입니다., LED 조명 또는 1U*3 랙 장착 장비.
■주의 (등급)
DC 등급 콘덴서들이 AC 또는 파동 전류 회로에서 사용될 때, 적용된 전압의 Vp-p 값이나 등급 전압 범위 내에서 DC 편차를 포함하는 Vo-p 값을 유지하도록 한다.전압이 회로에 적용되면, 시작 또는 중지하면 공명 또는 전환으로 인해 과도기 기간 동안 불규칙한 전압을 생성 할 수 있습니다.이러한 불규칙 전압을 포함하는 등급 전압 범위와 함께 콘덴시터를 사용 하는 것을 확인
2작동 온도 및 자기 생성 열
콘덴시터 표면 온도는 가온 범위의 상단 한계 이하로 유지하십시오. 콘덴시터 자체에서 생성되는 열을 고려하십시오.콘덴세터가 고주파 전류에서 사용되면, 펄스 전류 또는 유사한 전류, 그것은 다이 일렉트릭 손실로 인해 자체 열을 생성 할 수 있습니다.적용 된 전압 부하는 콘덴시터의 자체 생성 열이 25 °C의 대기 온도에서 10 °C 이내에 있어야합니다.측정 시, 다른 구성 요소 또는 주변 환경의 변동에 의해 콘덴세터가 영향을 받지 않는 조건에서 ø0.1mm의 작은 열 용량-K의 열 쌍을 사용한다.과도한 열은 콘덴시터의 특성 및 신뢰성 저하로 이어질 수 있습니다. (냉각 팬이 작동하는 상태에서 측정을 시도하지 마십시오. 그렇지 않으면 정확한 측정이 보장 될 수 없습니다.)
위 경고 사항을 준수하지 않으면 최악의 경우 단류가 발생할 수 있으며 제품을 사용할 때 연소 또는 부분 분산이 발생할 수 있습니다.
■ 주의 (저장 및 사용 조건)
운영 및 저장 환경
콘덴시터의 방열 코팅은 완벽한 밀폐를 형성하지 않습니다. 따라서 특히 염화 가스, 황화 가스, 산, 알칼리,소금이나 그 같은 것이 존재합니다.그리고 습기에 노출되는 것을 피합니다. 콘덴시터는 에포시 樹脂, 실리콘 오일 등과 같은 단열 매체에 사용되도록 설계되었습니다.콘덴시터의 각 방향에 3mm 또는 더 많은 단열 매체가 있어야합니다이 제품을 청소, 접착 또는 폼핑하기 전에, 이러한 프로세스가 청소 된 제품 성능을 테스트하여 제품 품질에 영향을 미치지 않는지 확인합니다.의도된 장비에 접착되거나 폼을 입은 제품. 용압기 를 온도 와 상대 습도 가 -10 ~ 40°C, 15 ~ 85% 를 초과 하지 않는 곳에 보관 합니다. 6 개월 이내에 용압기 를 사용 합니다.위 경보 를 따르지 않는 것 은 결과 를 초래 할 수 있다, 최악의 경우, 단환으로 그리고 제품을 사용 할 때 폼링 또는 부분 분산을 유발합니다.
