상세 정보 |
|||
| 제조열: | SMD 배리스터 | 타입: | 1005년 |
|---|---|---|---|
| 항복 전압 (DC): | 050:5.6V 080:8V 110:11V | 에너지 저항: | 0.02J 비 0.05J |
| 최대 한계 전압: | 15:15V | 고장 전압 허용 오차: | Ｋ : ±10% Ｌ : ±15% Ｍ : ±20% |
| 하이 라이트: | OEM 금속 산화 배리스터,0402 금속 산화 배리스터,어댑터 사용 SMD 바리스터 |
||
제품 설명

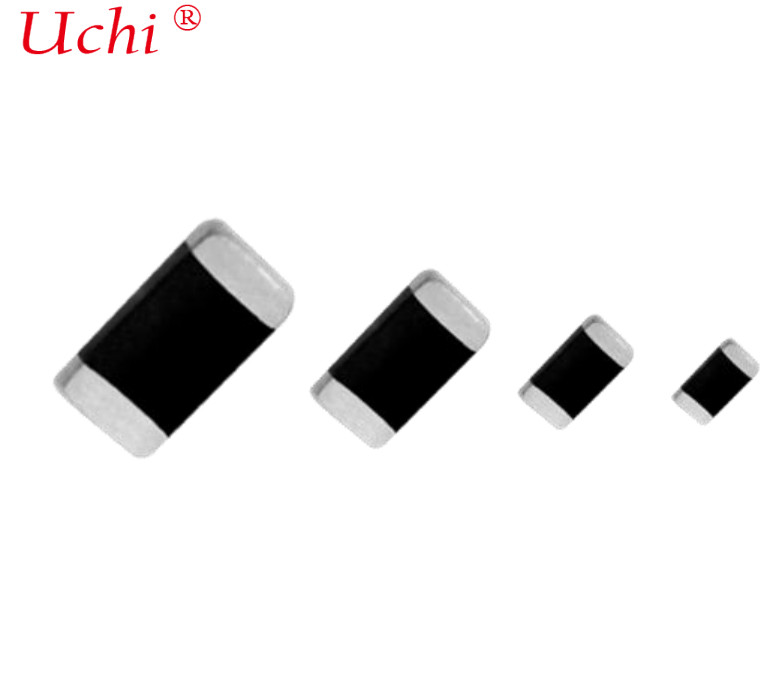

금속 산화 배리스터 OEM 어댑터는 0402 SMD 바리스터 크기를 사용합니다
빠른 세부 사항 :
1)리드레스스, 사이즈 1005[0402],1608[0603],2012[0805],3216[1206]
2)다층 세라믹 구조
3)넓은 작동 온도 :-55C to+125C
4)작동 전압 범위 V1mA(DC)=3.3~68V
5)빠른 응답(≤1ns)
6)높은 과도 전류 역량
7)저누설 전류
기술 :
SMD 바리스터는 에너지와 과도 전류 능력을 안녕 요구하여 어플리케이션에서 사용되는 표면 장착된 금속 산화 배리스터입니다. AC 평가된 부분은 교류 전력선에서 끊임없이 일하도록 설계됩니다. DC 평가된 부품은 자동차 애플리케이션에 적합하고 시리즈가 PCB에 납땜하기 위한 접힌 주석 도금 금속 납과 나일론 몰딩된 패키지를 포함합니다. 20D 시리즈는 바리스터의 UCHI MOV / TMOV 시리즈에 유사한 특성과 광선 20 밀리미터 내부 바리스터 요소를 기반으로 합니다.
애플리케이션 :
- 부하관리장비
- 자동차 부하 덤프 장치
- 일렉트로닉 / 교류 전력 측정부
- 밸브는 자동 자동차 워시 시스템에 사용했습니다
- 플러그 인 카드
- 리모콘
- 그프시스 (접지 결함 보호용 차단기)
- 전동 압축기
- 드라이브와 제어 전자장치
- 스위치 모드 전력 공급기와 UPS
상술 :
SMD 바리스터 특성
더 단락 회로의 현상을 또한, 상승시키기 위한 특정 범위 이내에 전압이 인텐스 때, SMD 바리스터는 일종의 전압 민감한 레지스터, 대칭적 전압전류특성입니다, 전압 상승으로서의 그것의 가치가 비선형적입니다.
명령 정보
XTV 1005 - 050 비 15 Ｍ 엔 Ｔ - □□
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
①Production 시리즈 : SMD 바리스터
②Type : 1005
③Breakdown 전압 (DC) : 050:5.6V 080:8V 110:11V
④Energy 저항 :0.02J 비 0.05J
⑤Maximum 제한 전압 : 15:15V
⑥Breakdown 전압 허용 오차 : Ｋ : ±10% Ｌ : ±15% Ｍ : ±20%
⑦End 종결 : Ｓ : Ag / 중양자를 포함하는 계의 pH에 상당하는술어 엔 : Ag / Ni / 스킨
⑧Package :Ｔ : 테이프 녹음 비 : 크기
⑧Design 코드 : 고객의 요구조건에 의해 확인되어야 합니다
제품 치수
|
부품번호 |
Ｌ (밀리미터) |
Ｗ (밀리미터) |
H(mm) |
L1 (밀리미터) |
|
1005 |
1.00±0.20 |
0.50±0.20 |
0.50±0.20 |
0.20±0.15 |
|
1608 |
1.60±0.20 |
0.80±0.20 |
0.80±0.20 |
0.30±0.20 |
|
2012 |
2.00±0.20 |
1.20±0.20 |
0.80±0.20 |
0.30±0.20 |
|
3216 |
3.20±0.20 |
1.60±0.20 |
1.20±0.20 |
0.40±0.30 |
|
3225 |
3.20±0.20 |
2.50±0.20 |
1.20±0.20 |
0.40±0.30 |
|
4532 |
4.50±0.20 |
3.20±0.20 |
1.50±0.30 |
0.50±0.30 |
|
5650 |
5.60±0.20 |
5.00±0.20 |
1.50±0.30 |
0.80±0.30 |
|
08CL |
8.00±0.20 |
5.00±0.20 |
1.70±0.30 |
0.80±0.30 |
|
10CL |
10.00±0.20 |
8.00±0.20 |
1.70±0.30 |
0.80±0.30 |
|
12CL |
12.00±0.20 |
10.00±0.20 |
1.70±0.30 |
0.80±0.30 |
|
측정 |
EIA |
| 1005 | 0402 |
| 1608 | 0603 |
| 2012 | 0805 |
| 3216 | 1206 |
| 3225 | 1210 |
| 4532 | 1812 |
| 5650 | 2220 |
| 08CL | 3220 |
| 10CL | 4032 |
| 12CL | 4840 |
전기적 매개 변수
|
부품번호 |
작업 전압 |
항복 전압 |
클램핑 전압 |
과도 현상 에너지 |
성수기 경향 |
전기 용량 |
||
|
DC |
AC |
1mA DC에 |
8/20 우리 1A |
10/1000us |
8/20 우리 |
1kHz에 |
||
|
VDC(V) |
VRMS(V) |
VB(V) |
VC(V) |
ET(J) |
Ip (A) |
C(pF) |
||
|
□XTV12CL-100Q200KNT-□□ |
100 |
75 |
120 |
±10% |
200 |
4.0 |
500 |
350 |
|
□XTV12CL-320S650KNT-□□ |
320 |
250 |
390 |
±10% |
650 |
5.0 |
500 |
200 |
|
□XTV12CL-350S710KNT-□□ |
350 |
275 |
430 |
±10% |
710 |
5.0 |
500 |
180 |
|
□XTV12CL-380S775KNT-□□ |
380 |
300 |
470 |
±10% |
775 |
5.0 |
500 |
150 |
포장 정보
|
타입 |
1005 |
1608 |
2012 |
3216 |
3225 |
4532 |
5650 |
||
|
양 |
논문 |
10000 |
4000 |
4000 |
- |
- |
- |
- |
- |
|
플라스틱 |
- |
- |
- |
3000 |
3000 |
3000 |
3000 |
1000 |
|
|
MOQ |
10000 |
4000 |
4000 |
3000 |
3000 |
3000 |
3000 |
1000 |
|
기록 : 08CL 10CL 12CL 공정한 크기를 위해
크기 : 가방마다 또는 부담스러운 것에 따르면 1000 PC
경쟁 우위 :
- 공장은 직접적으로 공급합니다
- UL, VDE, SGS, 기타 등등과 같은 완료된 증명서와 이용 가능한 고급 품질
- 신속 배달
- 최고 애프터 서비스
- 이용 가능한 OEM과 ODM
