상세 정보 |
|||
| 제조열: | SMD 배리스터 | 최대 전류: | 다양함(예: 최대 수 암페어) |
|---|---|---|---|
| 기술: | 금속 산화물 | 에너지 흡수: | 일반적으로 0.1J~10J |
| 응용: | 전자 회로의 서지 보호 | 전압 정격 DC: | 385V |
| 명성: | SMD 배리스터 10D471K 470V 10% | 에너지 저항: | 0.02J 비 0.05J |
| 절연저항: | 일반적으로 >100MΩ | 단말기: | 특수 SMT 마운트 |
| 보관온도: | -55 +125 | 배리스터 전압 AC: | 175-385V |
| 바리스터 전압: | 470V+/-10% | ||
| 강조하다: | DDR5 SDRAM용 SMD 바리스터,고 피크 역전압 바리스터,A-Die 호환 SMD 바리스터 |
||
제품 설명

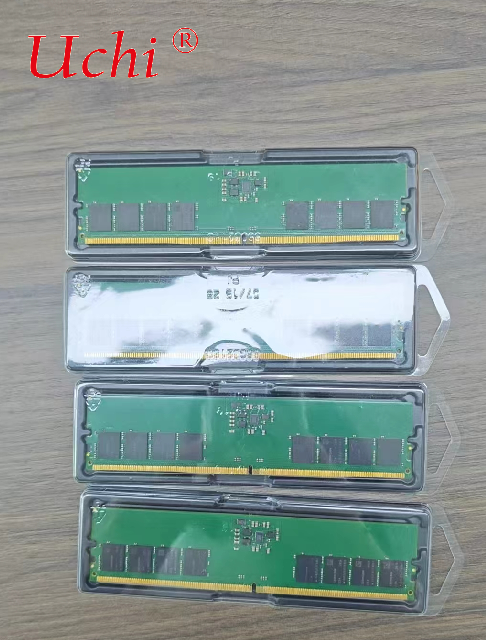

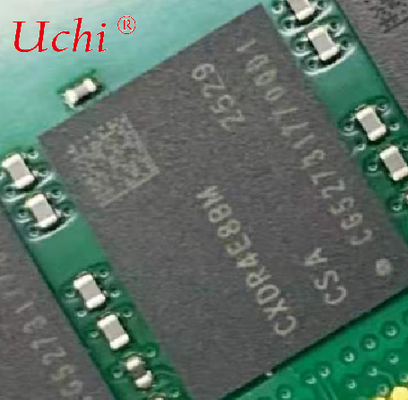

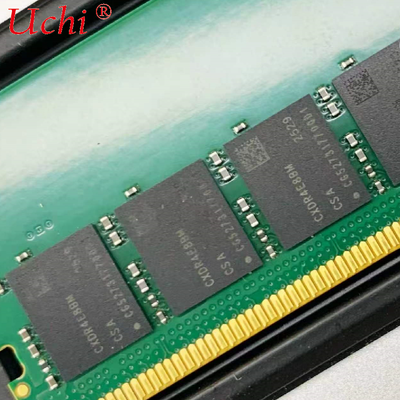

DDR5 16Gb A-Die SDRAM
1.1 주요 특징
• JEDEC 표준을 준수합니다.
• 전원 공급: VDD/VDDQ = 1.1V (1.067V (-3%) ~ 1.166V (+6%));
• 전원 공급: VPP = 1.8V (1.746V (-3%) ~ 1.908V (+6%));
• JEDEC 표준 패키지: x4/x8용 82볼 FBGA, x16용 102볼 FBGA
• 배열 구성:
• 32은행 (박물관 8개 은행 그룹, 각 은행 그룹에 4개 은행) x4/x8
• 16은행 (각 은행 그룹에 4개의 은행, x16에 대해 4개의 은행)
• 16n 비트 프리페치 아키텍처
• 발사 길 (BL): BL16, BC8 OTF, BL32 (선택), BL32 OTF (선택) 가 지원됩니다. 프로그램 가능한 CAS 지연 (CL);
• 프로그래밍 가능한 CAS Write Latency (CWL)
모드 레지스터 설정을 통해 시공 종료 (ODT): RTT_PARK, RTT_WR, RTT_NOM_WR, RTT_NOM_RD, DQS_RTT_PARK
동일한 은행 리프레쉬와 모든 은행 리프레쉬를 정상 리프레쉬 모드와 미세한 곡성 리프레쉬 모드에서 사용한다. 작은 tRFC를 위해 2x (0°C ≤ TCase ≤ 85°C), 4x (85°C ≤ TCase ≤ 95°C) 모드
• 두 방향의 디퍼렌셜 데이터 스트로브
• 데이터 입력/출력, 명령어 입력 및 주소 입력용 POD (Pseudo Open Drain) 인터페이스
• 연결성 테스트 모드 (TEN) 를 지원합니다.
• 데이터 입력, 명령어/주소 입력 및 칩 선택에 대한 내부 VREF
• CAI (명령 주소 역전)
• 1N/2N 모드가 명령어에 지원됩니다.
• 4-tap Decision Feedback Equalizer (DFE) 를 지원합니다.
• 루프백 및 비트 오류 비율 테스트가 지원됩니다.
• hPPR/sPPR가 지원됩니다. sPPR가 지원됩니다.
• 훈련 방식:
• VrefDQ / VrefCA / VrefCS 교육
• 읽기 훈련 모드
• CA 훈련 모드
• CS 훈련 모드
• 핑별 VREFDQ 교육
• 레벨링 트레이닝 모드를 작성
• 듀티 사이클 조절기 (DCA)
• 핑당 DCA (Duty Cycle Adjuster) 읽기 - 핑당 (DQ) DRAM 주소 (PDA) 에 따라;
• 최대 전력 절약 모드 (MPSM)
• 다목적 지휘 (MPC)
• 동시식 재설정 시 전원을 가동한다
작동상 온도: 0°C ≤ TCase ≤ 95°C
• 자동 갱신 및 자동 갱신 모드를 지원합니다.
• 평균 갱신 기간
• 3.9μs/32ms, 0°C ≤ TCase ≤ 85°C에서 8K 사이클 • 1.95μs/16ms, 85°C < TCase ≤ 95°C의 8K 사이클
프로그래밍 가능한 읽기/쓰기 프레임블 및 포스트램블;
• 순환 적재 코드 (CRC) 는 읽기/쓰기 데이터 완전성을 지원합니다. • 시공 ECC;
• ECC 투명성 및 오류 스크럽
• MBIST / mPPR;
• 기어 다운 모드는 지원되지 않습니다.
• 패킷 출력 드라이버 테스트 모드
• 부분 배열 자체 갱신 (PASR) 은 지원되지 않습니다.
• RoHS 준수
참고:
이 데이터 시트에 포함된 설명된 기능과 시밍 사양은 다른 것이 명시되지 않는 한 DLL가 활성화된 동작 모드 (정상적인 동작) 에 해당합니다.
DDR5 SDRAM 패키지 사양
이 장은 주로 x4/x8/x16 구성의 패키지 크기와 발로트를 소개합니다. 이것은 장치에 맞게 도움이 될 수 있습니다.
페이지 7에 있는 DDR5 SDRAM 패키지 크기
• DDR5 SDRAM x8 발라우트 MO-210-AN을 사용 하 여 8 페이지에 82-볼 • 피노트 설명 9 페이지
