BLDC 행성 기어 모터 (운전기 내장)
특징
1브러쉬리스 모터 내장 드라이버, 긍정적인 역전, 속도 조절, 브레이크 (브레이크) 기능
2반지 기어는 두 가지 재료 중에서 선택할 수 있습니다: 금속 (형:42JXE100K), 파우더 금속 (형:42JXF100K).
3.42mm OD 행성 변속기
허용되는 부하 범위: 1N.m~10N.m
허용되는 부하 범위: 1N.m~10N.m

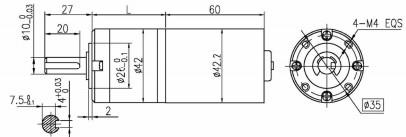

크기
브러시리스 모터 기술 데이터
| 유형 | 번호 톱니 |
번호 단계 |
운영 범위 |
등급 전압 VDC |
무부하 속도 r/min |
무부하 전류 mA |
등급 토크 g.cm |
등급 속도 r/min |
등급 전류 A |
등급 전력 W |
||||||||||||||||
| B4260-1260 | 4 | 3 | 9V~16V | 12 | 6000 | 680 | 370 | 5000 | 2.8 | 19.0 | ||||||||||||||||
| B4260-2460 | 4 | 3 | 9V~26V | 24 | 6000 | 350 | 370 | 5300 | 1.4 | 20.1 | ||||||||||||||||
브러쉬리스 기어 모터 기술 데이터
1.B4260-1260 BLDC 모터
| 감소율 | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | 427 | 495 | ||||||||||
| 기어 열차 수 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||
| 길이는 ((L) | mm | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.4 | 52.4 | 52.4 | 52.4 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | |||||||||
| 무부하 속도는 | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 33 | 27 | 24 | 20 | 17 | 14 | 12 | |||||||||
| 가속도 | r/min | 1348 | 965 | 357 | 263 | 185 | 98 | 70 | 50 | 36 | 28 | 23 | 20 | 16 | 14 | 12 | 10 | |||||||||
| 가속 모터크 | N.m | 0.12 | 0.17 | 0.41 | 0.56 | 0.79 | 1.4 | 1.9 | 2.6 | 3.7 | 4.3 | 5.2 | 6.0 | 7.2 | 8.4 | 10 | 10 | |||||||||
| 짧은 시간에 허용되는 최대 부하 | N.m | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||||||||
2B4260-2460 BLDC 모터
| 감소율 | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | 427 | 495 | ||||||||||
| 기어 열차 수 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||
| 길이는 ((L) | mm | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.4 | 52.4 | 52.4 | 52.4 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | |||||||||
| 무부하 속도는 | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 33 | 27 | 24 | 20 | 17 | 14 | 12 | |||||||||
| 가속도 | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | 12 | 11 | |||||||||
| 가속 모터크 | N.m | 0.12 | 0.17 | 0.41 | 0.56 | 0.79 | 1.4 | 1.9 | 2.6 | 3.7 | 4.3 | 5.2 | 6.0 | 7.2 | 8.4 | 10 | 10 | |||||||||
| 짧은 시간에 허용되는 최대 부하 | N.m | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||||||||
와이어 다이어그램
PIN 1# 피드백 n=60 * F/P, 여기서 F는 피드백 출력 주파수를 나타내고 P는 4 쌍의 모터 폴 쌍을 나타냅니다.
PIN 2# 브레이크 제어
PIN 3 # PWM 속도 조절, 입력 20 ~ 30kHz PWM 신호, 그리고 작업 주기를 조정하여 모터 속도를 조정합니다.
PIN 4# 전진 및 역전환, 정지 회전 CW, 지상 회전으로 단절 CCW입니다.
PIN 5# 전원 공급의 음극
모터의 긍정적 전극 (푸른 선) 은 전원 공급의 긍정적 전극에 연결되어 있으며, 모터의 부정적인 전극 (녹색 선) 은 전원 공급의 부정적인 전극에 연결되어 있습니다.PIN3#와 PIN5#가 연결되어 있고, 모터가 풀 스피드로 작동합니다.
같은 요구 사항에 따라, 앞뒤로 전환하는 동안, PIN3 #, PIN4 #, 그리고 PIN5 # 함께 연결되어야 합니다.
PIN 3 # PWM 속도 조절, 입력 20 ~ 30kHz PWM 신호, 그리고 작업 주기를 조정하여 모터 속도를 조정합니다.
PIN 4#앞뒤로 회전, 정지 회전 CW, 지상 회전으로 단회전 CCW입니다.
PIN 5#전원 공급의 음극
