상세 정보 |
|||
| 폴란드의 수: | 8 | 동작 범위: | 9V~16V/9C~24V |
|---|---|---|---|
| 정격 전류 mA: | 820/410 | 애플리케이션의 범위: | 가구/의료/산업 |
| 인증서: | 3C | / 분 무부하 속도 Ｒ: | 4680 |
| 무부하 전류 mA: | 270/140 | 정격 속도 r/min: | 3500 |
| 정격 전력 Ｗ: | 3.2 | 단계의 수: | 3 |
| 강조하다: | 37mm OD 행성 기어 모터,8 폴 행성 기어 모터,8 폴 Bldc 변속기 모터 |
||
제품 설명
37JB10K/B3630 BLDC 행성 기어 모터 (운전기 내장)
특징
1브러쉬리스 모터 내장 드라이버, 긍정적인 역전, 속도 조절, 브레이크 (브레이크) 기능
2반지 기어는 두 가지 재료 중에서 선택할 수 있습니다: 금속 (형:42JXE100K), 파우더 금속 (형:42JXF100K).
3.37mm OD 표준 변속기
허용되는 부하 범위: 1.0N.m
허용되는 부하 범위: 1.0N.m

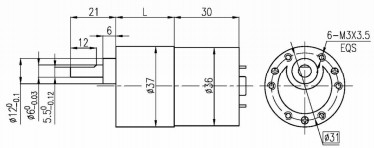

크기
브러시리스 모터 기술 데이터
| 유형 | 번호 톱니 |
번호 단계 |
운영 범위 |
등급 전압 VDC |
무부하 속도 r/min |
무부하 전류 mA |
등급 토크 g.cm |
등급 속도 r/min |
등급 전류 mA |
등급 전력 W |
|||||||||||||
| B3630-1247 | 8 | 3 | 9V~16V | 12 | 4680 | 270 | 90 | 3500 | 820 | 3.2 | |||||||||||||
| B3630-2447 | 8 | 3 | 9V~26V | 24 | 4680 | 140 | 90 | 3500 | 410 | 3.2 | |||||||||||||
브러쉬리스 기어 모터 기술 데이터
1.B3630-1247 BLDC 모터
| 감소율 | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| 기어 열차 수 | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||
| 길이는 ((L) | mm | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| 무부하 속도는 | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| 가속도 | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| 가속 모터크 | N.m | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| 짧은 시간에 허용되는 최대 부하 | N.m | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
2B3630-2447 BLDC 모터
| 감소율 | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| 기어 열차 수 | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||
| 길이는 ((L) | mm | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| 무부하 속도는 | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| 가속도 | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| 가속 모터크 | N.m | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| 짧은 시간에 허용되는 최대 부하 | N.m | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
와이어 다이어그램
PIN 1# (푸른색) 브레이크 제어
PIN 2# (오렌지색) PWM 속도 조절: 20~30kHz PWM 신호를 입력하고 작업 주기를 조정하여 모터 속도를 조정합니다.
PIN 3# (흑색) 전원 공급의 음극
PIN 4# (백색) 앞뒤로 회전: 스펜싱 스티어링은 CCW, 지상 스티어링은 CW입니다.
PIN 5# (녹색) 피드백 n=60 * F/P, 여기서 F는 피드백 주파수이고 P는 4쌍의 모터 폴 쌍입니다.
PIN 6# (붉은색) 전원 공급의 양극
연결 선 길이는 200mm
PIN 3 # PWM 속도 조절, 입력 20 ~ 30kHz PWM 신호, 그리고 작업 주기를 조정하여 모터 속도를 조정합니다.
PIN 4#앞뒤로 회전, 정지 회전 CW, 지상 회전으로 단회전 CCW입니다.
PIN 5#전원 공급의 음극
