| 폴란드의 수: | 4 | 동작 범위: | 9V~16V |
|---|---|---|---|
| 애플리케이션의 범위: | 가구/의료/산업 | 인증서: | 3C |
| / 분 무부하 속도 Ｒ: | 5300 | 무부하 전류 mA: | 440/270 |
| 정격 속도 r/min: | 4000 | 정격 전력 Ｗ: | 140.4/16.2 |
| 단계의 수: | 3 | 정격전압 VDC: | 12v/24v |
| 강조하다: | 9V 브러쉬리스 DC 기어모터,4극 브러쉬 없는 DC 기어 모터,16v 브러쉬 없는 DC 변속기 모터 |
||
제품 설명
36JXE30K/B3650 BLDC 행성 기어 모터 (운전기 내장)
특징
1브러쉬리스 모터 내장 드라이버, 긍정적인 역전, 속도 조절, 브레이크 (브레이크) 기능
2반지 기어는 두 가지 재료 중에서 선택할 수 있습니다: 금속 (형:42JXE100K), 파우더 금속 (형:42JXF100K).
3.3 6mm OD 행성 변속기,
허용되는 부하 범위: 0.3N.m~3.0N.m
허용되는 부하 범위: 0.3N.m~3.0N.m

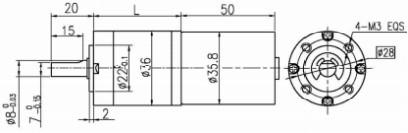

크기
브러시리스 모터 기술 데이터
| 유형 | 번호 톱니 |
번호 단계 |
운영 범위 |
등급 전압 VDC |
무부하 속도 r/min |
무부하 전류 mA |
등급 토크 g.cm |
등급 속도 r/min |
등급 전류 A |
등급 전력 W |
|||||||||||||||
| B3650-1253 | 4 | 3 | 9V~16V | 12 | 5300 | 440 | 350 | 4000 | 2.5 | 14.4 | |||||||||||||||
| B3650-2453 | 4 | 3 | 9V~26V | 24 | 5300 | 270 | 350 | 4500 | 1.1 | 16.2 | |||||||||||||||
브러쉬리스 기어 모터 기술 데이터
1.B3640-1253 BLDC 모터
| 감소율 | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| 기어 열차 수 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| 길이는 ((L) | mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| 무부하 속도는 | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| 가속도 | r/min | 1078 | 772 | 286 | 211 | 148 | 78 | 56 | 40 | 35 | 29 | 22 | 18 | 16 | 13 | ||||||||||
| 가속 모터크 | N.m | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| 짧은 시간에 허용되는 최대 부하 | N.m | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
2B3640-2453 BLDC 모터
| 감소율 | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| 기어 열차 수 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| 길이는 ((L) | mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| 무부하 속도는 | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| 가속도 | r/min | 1213 | 869 | 321 | 237 | 167 | 88 | 63 | 45 | 39 | 32 | 25 | 21 | 18 | 15 | ||||||||||
| 가속 모터크 | N.m | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| 짧은 시간에 허용되는 최대 부하 | N.m | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
와이어 다이어그램
PIN 1# (푸른색) 브레이크 제어
PIN 2# (오렌지색) PWM 속도 조절: 20~30kHz PWM 신호를 입력하고 작업 주기를 조정하여 모터 속도를 조정합니다.
PIN 3# (흑색) 전원 공급의 음극
PIN 4# (백색) 앞뒤로 회전: 스펜싱 스티어링은 CCW, 지상 스티어링은 CW입니다.
PIN 5# (녹색) 피드백 n=60 * F/P, 여기서 F는 피드백 주파수이고 P는 4쌍의 모터 폴 쌍입니다.
PIN 6# (붉은색) 전원 공급의 양극
연결 선 길이는 200mm
PIN 3 # PWM 속도 조절, 입력 20 ~ 30kHz PWM 신호, 그리고 작업 주기를 조정하여 모터 속도를 조정합니다.
PIN 4#앞뒤로 회전, 정지 회전 CW, 지상 회전으로 단회전 CCW입니다.
PIN 5#전원 공급의 음극
