| 폴란드의 수: | 12 | 동작 범위: | 9V~16V/9C~26V |
|---|---|---|---|
| 정격 전류 mA: | 420/210 | 애플리케이션의 범위: | 가구/의료/산업 |
| 인증서: | 3C | / 분 무부하 속도 Ｒ: | 8000 |
| 무부하 전류 mA: | 180/100 | 정격 속도 r/min: | 6000/6200 |
| 정격 전력 Ｗ: | 3.2 | 단계의 수: | 3 |
| 강조하다: | bldc 행성 변속기 변속기 모터,24mm OD bldc 기어 모터,행성 기어 모터 내장 드라이버 |
||
제품 설명
행성 변속기 BLDC 행성 변속기 모터
24JM10K/B2430BLDC 행성 기어 모터 (운전기 내장)
특징
1브러쉬리스 모터 내장 드라이버, 긍정적인 역전, 속도 조절, 브레이크 (브레이크) 기능
2반지 기어는 두 가지 재료 중에서 선택할 수 있습니다: 금속 (형:42JXE100K), 파우더 금속 (형:42JXF100K).
30.24mm OD 행성 변속기,
허용되는 부하 범위: 0.1N.m~1.0N.m
허용되는 부하 범위: 0.1N.m~1.0N.m

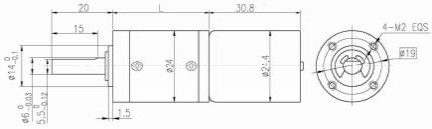

크기
브러시리스 모터 기술 데이터
| 유형 | 번호 톱니 |
번호 단계 |
운영 범위 |
등급 전압 VDC |
무부하 속도 r/min |
무부하 전류 mA |
등급 토크 g.cm |
등급 속도 r/min |
등급 전류 mA |
등급 전력 W |
|||||||||||||||
| B2430-1280 | 12 | 3 | 9V~16V | 12 | 8000 | 180 | 60 | 6000 | 420 | 3.7 | |||||||||||||||
| B2430-2480 | 12 | 3 | 9V~26V | 24 | 8000 | 100 | 60 | 6200 | 210 | 3.8 | |||||||||||||||
브러쉬리스 기어 모터 기술 데이터
1.B2430-1280 BLDC 모터
| 감소율 | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| 기어 열차 수 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| 길이는 ((L) | mm | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| 무부하 속도는 | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| 가속도 | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 32 | 23 | 16 | 12 | 8.3 | ||||||||||
| 가속 모터크 | N.m | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| 짧은 시간에 허용되는 최대 부하 | N.m | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
2B2430-2480 BLDC 모터
| 감소율 | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| 기어 열차 수 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| 길이는 ((L) | mm | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| 무부하 속도는 | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| 가속도 | r/min | 1671 | 1197 | 443 | 326 | 230 | 122 | 87 | 62 | 45 | 33 | 23 | 17 | 12 | 8.6 | ||||||||||
| 가속 모터크 | N.m | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| 짧은 시간에 허용되는 최대 부하 | N.m | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
와이어 다이어그램
PIN 1# (하얀색) PWM 속도 조절: 1-50kHz PWM 신호를 입력하고 작업 주기를 조정하여 모터 속도를 조정합니다.
PIN 2# (흑색) 전원 공급의 음극
PIN 3# (푸른색) 앞뒤 로테이션: 스펜싱 스티어링은 CCW, 지상 스티어링은 CW입니다.
PIN 4# (노란색) 피드백: n=60 * F/P, 여기서 F는 피드백 주파수이고 P는 4 쌍의 모터 폴 쌍입니다.
PIN 5# (붉은색) 전원 공급의 긍정적 전극
설명: (1) 빨간 선은 전원 공급 장치의 양극에 연결되어 있으며, 검은색과 흰색 선은 음극에 연결되어 있으며, 모터는 CCW로 전환됩니다.(2) 빨간 선 을 전원 공급 장치 의 양극 에 연결 하십시오, 음극에 검은 와이어, 흰 와이어, 그리고 파란색 와이어를 연결하고 모터를 연결
CW 쪽으로 돌라. (3) 흰 선은 음극에 연결되고, 모터는 전체 속도로 작동합니다. 흰 선이 PWM에 별도로 연결되면 속도를 조정 할 수 있습니다.(4) 연결선 길이는 100mm입니다..
PIN 3 # PWM 속도 조절, 입력 20 ~ 30kHz PWM 신호, 그리고 작업 주기를 조정하여 모터 속도를 조정합니다.
PIN 4#앞뒤로 회전, 정지 회전 CW, 지상 회전으로 단회전 CCW입니다.
PIN 5#전원 공급의 음극
