상세 정보 |
|||
| 극의 수: | 12 | 운영 범위: | 9V~16V/9C~26V |
|---|---|---|---|
| 정격전압 VDC: | 12/24 | 자격증: | 3c |
| / 분 무부하 속도 Ｒ: | 7500 | 무부하 전류 mA: | 100/85 |
| 정격 속도 r/min: | 5800 | 정격 전력 Ｗ: | 1.8 |
| 강조하다: | 22mm BLDC 행성 기어 모터,행성 기어 모터 내장 드라이버,12극 BLDC 행성 기어 모터 |
||
제품 설명

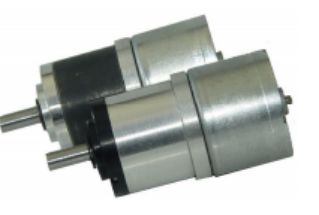

22JXE3K/B2418 BLDC 행성 변속기 모터 22mm OD 행성 변속기 12극
특징
1브러쉬리스 모터 내장 드라이버, 긍정적인 역전, 속도 조절 기능.
2반지 기어는 두 가지 재료 중에서 선택할 수 있습니다: 금속 (형:22JXE3K), 파우더 금속 (형:22JXF3K).
3.22mm OD 행성 변속기,
허용되는 부하 범위: 0.03N.m~0.3N.m
허용되는 부하 범위: 0.03N.m~0.3N.m

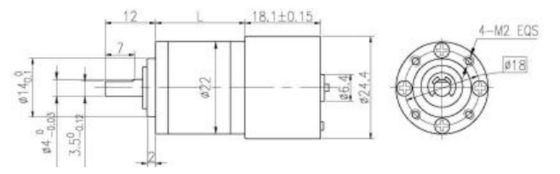

크기
브러시리스 모터 기술 데이터
| 유형 | 번호 톱니 |
번호 단계 |
운영 범위 |
등급 전압 VDC |
무부하 속도 r/min |
무부하 전류 mA |
등급 토크 g.cm |
등급 속도 r/min |
등급 전류 mA |
등급 전력 W |
|||||||||||||
| B2418-1275 | 12 | 3 | 9V~16V | 12 | 7500 | 100 | 30 | 5800 | 320 | 1.8 | |||||||||||||
| B2418-2475 | 12 | 3 | 9V~26V | 24 | 7500 | 85 | 30 | 5800 | 200 | 1.8 | |||||||||||||
브러쉬리스 기어 모터 기술 데이터
1.B2418-1275 BLDC 모터
2.B2418-2475 BLDC 모터

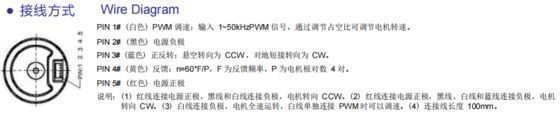

와이어 다이어그램
PIN 1# (하얀색) PWM 속도 조절: 1~50kHz PWM 신호를 입력하고 작업 주기를 조정하여 모터 속도를 조정합니다.
PIN 2# (흑색) 전원 공급의 음극
PIN 3# (푸른색) 앞뒤 로테이션: 스펜싱 스티어링은 CCW, 지상 스티어링은 CW입니다.
PIN 4# (노란색) 피드백 n=60 * F/P, 여기서 F는 피드백 주파수이고 P는 4 쌍의 모터 폴 쌍입니다.
PIN 5# (붉은색) 전원 공급의 긍정적 전극
참고:
(1) 빨간 선을 전원 공급 장치의 긍정적 인 단말기에 연결하고 검은색 및 흰색 선을 부정적인 단말기에 연결하십시오. 모터는 시계 반대 방향으로 회전합니다.
(2) 빨간 선 을 전력 공급 장치 의 긍정적 인 단말기 에 연결 하고, 검은 선, 흰 선, 파란색 선 을 부정적 인 단말기 에 연결 한다. 모터는 시계 방향 (CW) 으로 회전 한다.
(3) 흰 선을 음 단말기에 연결하십시오. 모터는 최대 속도로 작동합니다. 흰 선이 PWM에 별도로 연결되면 속도를 조정 할 수 있습니다.
(4) 연결 선 길이가 100mm
