상세 정보 |
|||
| 전체 저항 범위: | 50Ω~2MΩ(오차 ±20%) | 전력 등급: | B 테이퍼 0.5W, 기타 0.25W |
|---|---|---|---|
| 잔류 저항값: | 단자 1-2/2-3 ≤20Ω MAX | 최대 작동 전압: | 리니어 테이퍼 BAC 500V, 기타 테이퍼 AC 250V |
| 슬라이더 소음(JIS 참조): | 최대 47mV 이하 | 절연 저항: | DC 500V에서 ≥100MΩ MIN |
| 내전압(단자-케이스): | 500V, AC(1분) | 힘: | 0.05W |
| 전체 회전 각도: | 300°±10° | 효과적인 전기 여행: | 230°±3° |
| 스위치 각도: | 50°±10° | 방수 등급: | IP67 |
| 강조하다: | 스위치 포함 방수 정밀 포텐쇼미터,개선 정밀 포텐쇼미터 방수,방수 스위치 포함 포텐쇼미터 |
||
제품 설명

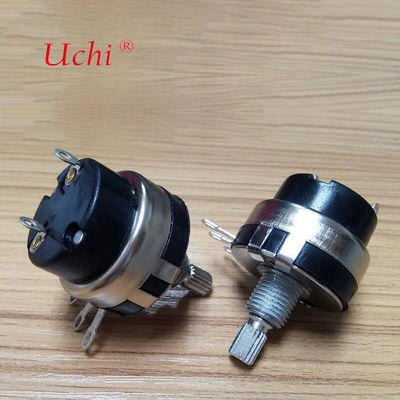

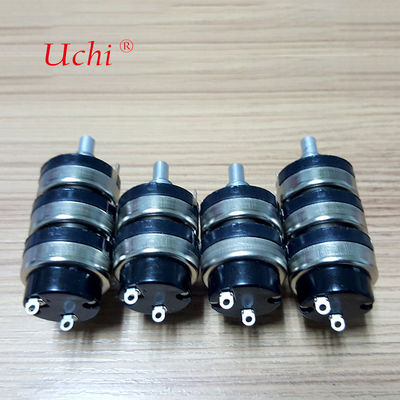

WTH118 방수형 개선 정밀 전위차계 (스위치 포함)
전기적 특성
- 전체 저항 범위: 50Ω - 2MΩ (오차 ±20%)
- 정격 전력: B 테이퍼 0.5W, 기타 0.25W
- 잔류 저항: 단자 1-2/2-3 ≤20Ω MAX
- 최대 작동 전압: 선형 테이퍼 BAC 500V, 기타 테이퍼 AC 250V
- 슬라이더 노이즈 (JIS 참조): ≤47mV MAX
- 절연 저항: DC 500V에서 ≥100MΩ MIN
- 내전압 (단자-케이스): 500V, AC (1분)
테이퍼 사양
| 테이퍼 | 테스트 지점 위치 | V1-2/V1-3 (%) | V2-3/V1-3 (%) |
|---|---|---|---|
| A | 180° | 10-30% | |
| B | 150° | 40-60% | |
| C | *180° | 10-30% | |
| D | 150° | 2-15% | |
| W | 90±5° | 5-15% | |
| 150° | 40-60% | ||
| 210±5° | 85-95% |
*단자 3 기준
기계적 특성
- 전체 회전 각도: 300°±10°
- 유효 전기적 이동 거리: 230°±3°
- 스위치 각도: 50°±10°
- 방수 등급: IP67
- 작동 토크: 100gf.cm-200gf.cm (회전 속도 60°/1초)
내구성
- 회전 수명: 100,000 사이클 이상
추가 사양
- 모든 항목은 JIS C6443 표준을 충족하거나 초과합니다.
- 작동 온도: -10℃ ~ +60℃
- 보관 온도: -30℃ ~ +70℃
