상세 정보 |
|||
| 저항: | 100~100K | 저항 공차: | ±2%~±5% |
|---|---|---|---|
| 절연 저항: | ≥ 200MΩ | 온도 범위: | -55' C~+125' Ｃ |
| 총 기계식 여행: | 3600°±10° | 정격 출력: | 3W |
| 유형: | 와이어 와운드 포텐티오미터 | ||
| 강조하다: | 10회전 정밀 회전형 전위차계,권선형 전위차계 3W,다회전 정밀 전위차계 |
||
제품 설명

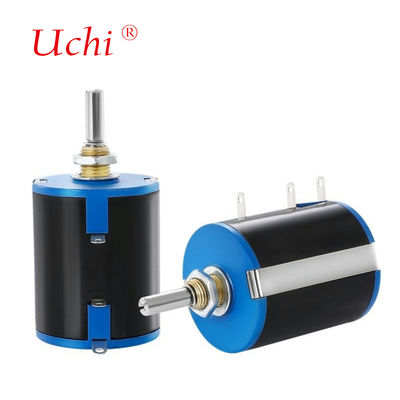

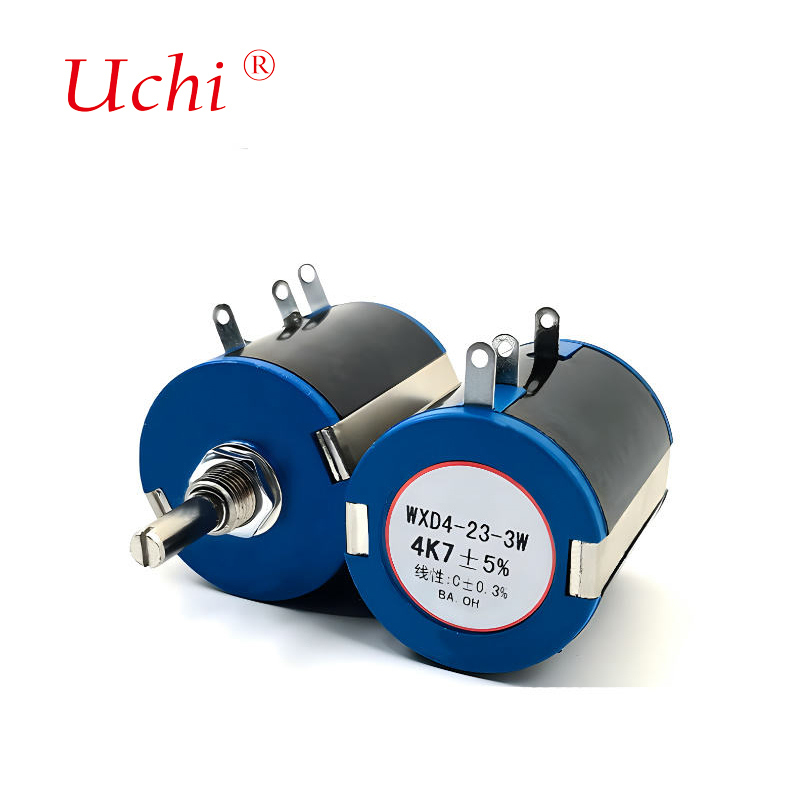

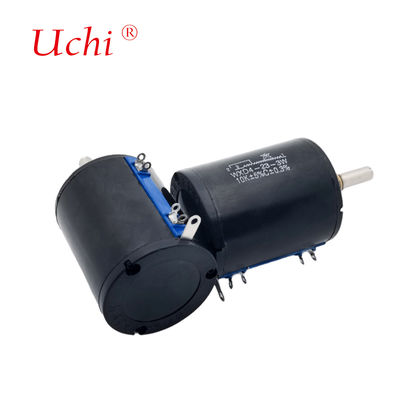

WXD4-23 멀티턴 권선형 전위차계 3W 10턴 정밀 로터리 전위차계
환경 조건
- 온도 범위: -50°C ~ +100°C
- 상대 습도: +40°C에서 98%
- 대기압: 107-47kPa
- 진동: 98m/s² 가속도에서 10-500Hz
- 충돌: 147m/s² 가속도에서 분당 40-80회
- 원심 가속도: 98m/s²
기술 사양
| 모델 | 샤프트 유형 | 샤프트 길이 | 기계적 각도 | 전기적 각도 | 턴 수 |
|---|---|---|---|---|---|
| WXD4-23 | ZS-3 | 20×25×32mm | 3600°±20 | 3600°±10 | 10 |
전기적 특성
- 정격 전력: 3W
- 최대 작동 전압: 200V (DC/AC RMS)
- 저항 범위: 82Ω ~ 100kΩ (E12 시리즈)
- 저항 허용 오차: ±2%, ±5%, 또는 ±10%
- 선형성: ±0.1% ~ ±1%
상세 매개변수
| 매개변수 | 값 |
|---|---|
| 유형 | 로터리 전위차계 |
| 기술 | 금속 합금 |
| 저항 | 100Ω-100kΩ |
| 정격 전력 | 3W |
| 최대 작동 전압 | 500V |
| 작동 온도 | -55°C ~ +125°C |
| 샤프트 직경 | 6mm |
| 인증 | TUV, RoHS, ISO |
성능 특징
- 전기적 강도: 1분 동안 750V AC 견딤
- 절연 저항: ≥200MΩ (사전 습도), ≥20MΩ (사후 습도)
- 회전 토크: 1:3 토크 비율로 50-500gf·cm
- 내구성: 10,000 사이클 (등급 3) 또는 5,000 사이클 (등급 4)
- 습도 저항: 93% RH에서 96시간 후 안정성 유지
- 전기적 부하 안정성: 정격 전력에서 48시간 후 성능 유지
제품 치수
응용 분야
WXD4-23 전위차계는 다음에서 정밀한 전압 및 전류 조절에 이상적입니다:
- 통신 장비
- 전기 시스템
- 전자 계측
- DC 또는 저주파 회로
제조업체 정보
BONENS는 고품질 전자 부품 제조 분야에서 17년의 경험을 가진 전문 공장입니다:
- 첨단 생산 설비
- 전문 R&D 팀
- OEM/ODM 기능
- 엄격한 품질 관리 기준
배송 및 지원
당사는 안정적인 글로벌 배송 및 포괄적인 지원을 제공합니다:
- 특급 우편 서비스
- DHL Express
- UPS
- FedEx
자주 묻는 질문
- 귀사는 공장입니까, 아니면 무역 회사입니까?
당사는 전문적인 기술 지원과 함께 직접 가격을 제공하는 공장입니다. - 샘플을 제공해 주실 수 있습니까?
주문 후 요청 시 샘플을 제공합니다. - 귀사 제품을 맞춤 설정할 수 있습니까?
유연한 요구 사항으로 OEM/ODM 주문을 받습니다. - 배송 시간은 어떻게 됩니까?
배송은 수량 및 모델에 따라 다르며, 가능한 경우 긴급 요청을 수용합니다. - 애프터 서비스를 제공하십니까?
당사는 모든 제품에 대해 24시간 포괄적인 지원을 제공합니다.
