상세 정보 |
|||
| 정격 전압: | 다양함(예: 10V ~ 1000V) | 최대 에너지: | 380J |
|---|---|---|---|
| 회전 속도: | 4500분 | 수명: | 일반적으로 정상적인 조건에서는 10년 이상 |
| 최대 전력: | 0.4W | 색상: | 하얀색 |
| 온도 계수: | MLV | 허용 편차: | ±10% |
| OEM 서비스: | 예 | 차원: | 34MM |
| 전력 소비: | 0.25(W) | ||
| 강조하다: | ベア合金電流検出抵抗器,保証付き純合金抵抗器,酸化金属バリスタ抵抗器 |
||
제품 설명

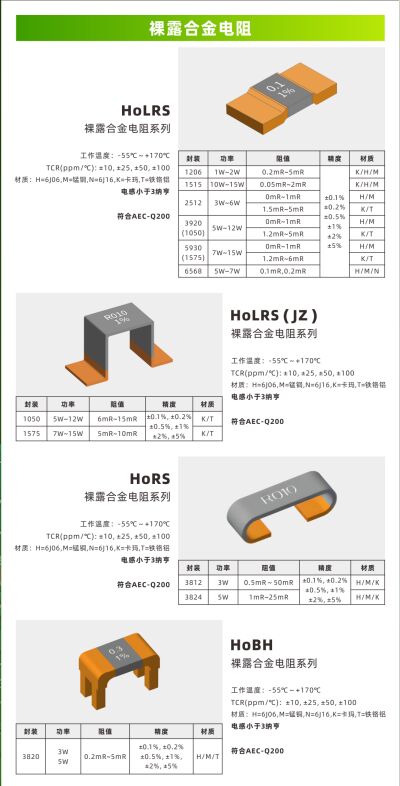

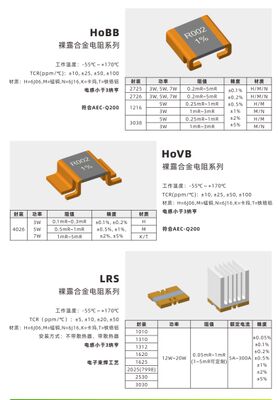

베어 알로이 저항기
베어 알로이 저항기(베어 순수 알로이 전류 감지/션트 저항기라고도 함)는 수지/플라스틱 캡슐화 코팅 없이 알로이 저항 소자가 직접 노출된 고출력 밀리옴 수준의 저항기입니다. 고전류 정밀 전류 감지를 위해 특별히 설계되었습니다.
코어 구조 및 재료
-
저항 소자: 만가닌, 콘스탄탄, 니크롬, 카르마 합금.전극은 대부분 높은 전도성을 가진 순수 구리이며, 전자빔 용접/레이저 용접으로 연결됩니다.일반적인 패키지: 3920, 5930, 2725, 평판 및 지그재그 구조로 제공됩니다.
-
저항 범위: 일반적으로 0.1mΩ – 5mΩ;허용 오차 ±0.01%까지;TCR ±10–25 ppm/°C까지 낮음;기생 인덕턴스 < 3nH, 비유도 설계.
-
정격 전력: 5W부터 시작하며, 일부 모델은 10–15W;작동 온도: -55°C ~ 170°C, AEC-Q200 준수.
주요 장점 및 주의 사항
- 우수한 방열 성능: 넓은 노출 표면적으로 빠른 열 방출과 더 높은 전력 밀도를 가능하게 합니다.
- 초안정 저항: 낮은 온도 계수, 낮은 열전기 전압, 높은 서지 전류 용량; 열악한 작업 조건에 적합합니다.
- 납땜 제한: 일반적으로 리플로우 납땜과만 호환됩니다. 웨이브 납땜으로 인한 고온 손상을 피하십시오. 산화 방지 및 기계적 보호가 필요합니다. 보호되지 않은 먼지가 많거나 습한 환경에는 적합하지 않습니다.
일반적인 응용 분야
신에너지 차량 BMS, 산업용 전원 공급 장치, 주파수 변환기, 서보 드라이브, 태양광 인버터 및 충전 파일의 전류 감지 및 션팅.
선택 및 구매 팁
- 최대 전류, 전력 소산 및 PCB 공간에 따라 패키지 및 정격 전력을 선택하십시오. 낮은 TCR, 낮은 인덕턴스 및 켈빈 4단자 설계를 우선적으로 고려하십시오.
- 납땜 공정은 리플로우 납땜과 일치해야 합니다. 필요한 경우 보호를 위해 코팅 또는 하우징을 적용하십시오.
