상세 정보 |
|||
| 보관 온도: | -40℃~+85℃ | 보증: | 2년 |
|---|---|---|---|
| 상대습도: | 95% 이하 | 최대 허용 전압: | Vrms: 680V DC: 895(V) |
| 핀 유형: | 방사형 | 리드 유형: | 곧거나 주름집니다 |
| 작동 온도: | –25 ~ +120°C | ECCN: | EAR99 |
| 색상: | 은빛 게이 | 저항 공차: | 10% |
| 회로 수: | 1 | MOV는 타이핑합니다: | 금속 산화물 배리스터 |
| 리드 간격: | 22±1mm | 절연저항: | ≥1000mΩ |
| 디스크 크기: | 10mm | ||
| 강조하다: | 자동차 등급 합금 션트 저항기,캡슐화 전류 감지 저항기,금속산화물 바리스토어 보증 |
||
제품 설명

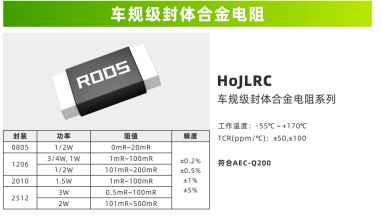

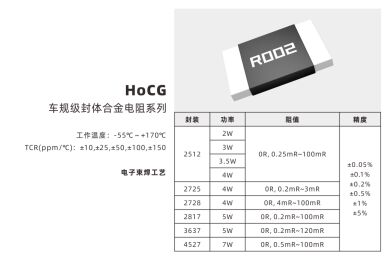

자동차 등급 캡슐화 합금 저항기
자동차 등급 캡슐화 합금 저항기(자동차 등급 합금 전류 감지/션트 저항기라고도 함; “캡슐화”는 저항 코어를 고열 전도성 에폭시 또는 유사 재료로 완전히 보호하는 공정을 의미함)는 자동차 전자의 전류 감지에 핵심적인 부품입니다. AEC-Q200 자동차 인증을 통과하고 IATF16949 공급망 관리 요구 사항을 준수해야 합니다.
핵심 정의 및 구조
-
재료:저항 소자는 주로 망가닌, 니크롬, 콘스탄탄(저온 드리프트, 고안정성)과 같은 합금으로 만들어집니다.캡슐화는 고열 전도성 에폭시 수지를 사용하여 완전히 코팅합니다.단자 전극은 일반적으로 황화 저항을 위해 Ag-Pd 합금을 사용합니다.일부 고급 모델은 감지 정확도를 향상시키기 위해 4단자(켈빈 연결)를 채택합니다.
-
공정:합금 포일/시트 정밀 가공 → 레이저 트리밍 → 캡슐화 성형 → 단자 전극 도금 → 전체 검사.베어 합금 저항기와 비교하여 캡슐화 구조는 더 나은 내습성, 내진동성, 내식성 및 납땜 일관성을 제공합니다.
자동차 등급 요구 사항
- AEC-Q200 테스트(온도 사이클링, 열 충격, 진동, 습도, 납땜 열 저항 등)를 통과해야 합니다.
- 작동 온도 범위: 일반적으로 -55℃ ~ 170℃.
- 습기 민감도 레벨: MSL 1.
- RoHS 및 할로겐 프리 표준 준수.
-
일반적인 응용 분야
- 신에너지 차량: BMS(배터리 관리 시스템), OBC(온보드 충전기), DC/DC 컨버터 및 모터 컨트롤러의 전류 감지.
- 기존 차량: 엔진 ECU, ABS/ESP, 조명 전원 공급 장치 및 변속기 제어.
- 충전 시설: 충전소의 전력 감지.
-
주요 브랜드 및 모델
- 국제: Vishay WSL/WSK, Panasonic ERJ, ROHM LRM.
- 국내(중국): Fenghua Advanced AMG/AMS, Huade MSU/MSHL, HoYao HoCG2512.
