일반 설명 특징 EC4304는 N채널 MOSFET을 구동하는 고효율 연속 모드 인덕티브 스텝다운 컨버터로, LED 전압보다 높은 전압원에서 단일 또는 다중 직렬 연결 LED를 구동하도록 설계되었습니다. 7V에서 40V 사이의 입력 전원에서 작동하며 공급 전압 및 외부 부품에 따라 최대 1A의 외부 조절 가능한 출력 전류를 제공합니다. 이 EC4304는 출력 스위치와 고측 출력 전류 감지 회로를 포함하며, 외부 저항을 사용하여 출력 전류를 설정합니다. ADJ 핀은 DC 전압 또는 PWM 파형을 모두 수용합니다. 이는 제어 주파수에 따라 연속 또는 게이트 출력 전류를 제공합니다. PWM 필터 부품은 소프트 스타트 상승 시간 설정을 포함합니다. 소프트 스타트 시간은 ADJ 핀에서 접지까지 외부 커패시터를 사용하여 늘릴 수 있습니다. ADJ 핀에 0.2V 이하를 인가하면 출력이 꺼지고 장치가 저전류 대기 상태로 전환됩니다.  7V ~ 40V 공급 전압에서 작동  내부 40V NDMOS 스위치  출력 전류 1A  DC 전압 또는 PWM을 사용한 단일 핀 켜기/끄기 및 밝기 제어  EC4304 최대 95% 효율  일반 +/-5% LED 전류 정확도  입력 저전압 차단  SOT23-5L,DFN 3x3 8L,SOT89-5L 패키지  RoHS 준수 및 할로겐 프리 응용 분야  자동차 LED 조명  고출력 LED 조명  표시등 및 비상등  건축 조명  저전압 산업 조명  간판 및 장식용 LED 조명

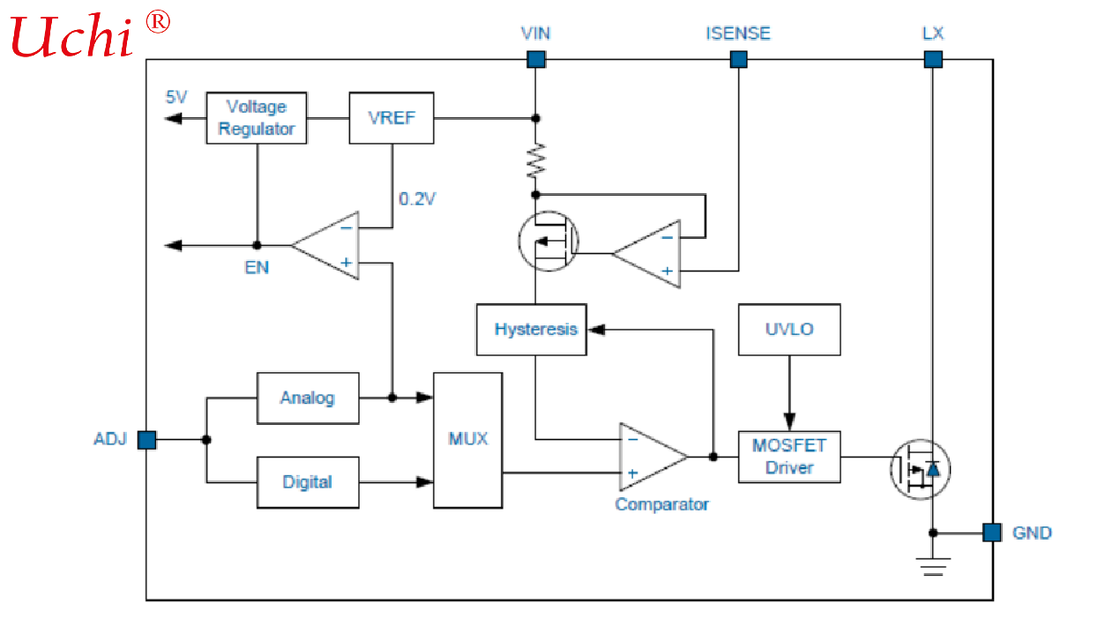

기능 설명 EC4304는 간단하고 고효율적인 연속 모드 인덕티브 스텝다운 컨버터입니다. 이 장치는 7V에서 40V의 입력 전압 범위에서 작동하며 1A의 출력 전류를 제공합니다. 고측 전류 감지 저항이 출력 전류를 설정하고 전용 PWM 디밍 입력이 넓은 밝기 범위에서 펄스 LED 디밍을 가능하게 합니다. 고측 전류 감지 방식과 온보드 전류 설정 회로가 필요한 외부 부품 수를 최소화하면서 1% 감지 저항을 사용하여 +5% 정확도로 LED 전류를 제공합니다. 출력 전류 조정 이 장치는 ADJ 핀과 임계값 비교기 사이에 저역 통과 필터와 ADJ와 내부 기준 전압 사이에 내부 전류 제한 저항을 포함합니다. 이를 통해 ADJ 핀을 DC 또는 펄스 신호로 과도하게 구동하여 VSENSE 스위칭 임계값을 변경하고 출력 전류를 조정할 수 있습니다. 출력 전류 조정의 다양한 모드에 대한 자세한 내용은 응용 분야 섹션에서 확인할 수 있습니다. 출력 전류 값은 0.1Ω에서 1A(0.2Ω에서 0.5A)이며, 이는 ADJ 단자가 1.25V로 플로팅될 때 계산된 출력 전류입니다. 종료 모드 ADJ 핀을 약 100μs 이상 0.2V 미만으로 가져가면 출력이 꺼지고 공급 전류는 일반적인 20μA의 낮은 대기 수준으로 떨어집니다. 소프트 스타트 이 장치는 PWM 필터를 통한 지연으로 인해 내장된 소프트 스타트 동작을 가지고 있습니다. ADJ 핀에서 접지까지의 외부 커패시터는 이 핀의 전압이 켜짐 임계값까지 상승하는 데 걸리는 시간을 늘리고 비교기 입력에서 제어 전압의 상승 속도를 늦춤으로써 추가적인 소프트 스타트 지연을 제공합니다. 외부 커패시터가 없으면 출력이 최종 값의 90%에 도달하는 데 걸리는 시간은 약 500μs입니다. 커패시턴스를 추가하면 이 지연이 약 0.5ms/nF씩 증가합니다. 고유 개방 회로 LED 보호 LED 연결이 개방 회로인 경우 코일이 칩의 LX 핀에서 분리되므로 칩이 손상되지 않습니다. 많은 부스트 컨버터와 달리 역기전력이 드레인을 항복 전압 이상으로 강제하여 내부 스위치를 손상시킬 수 있습니다.
