제품 설명

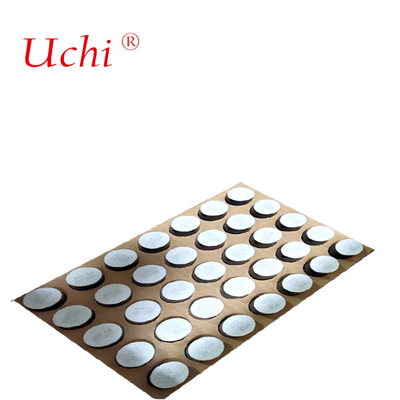

3kV 10ka D52*H20 금속 산화물 급류 차단기 리오스타트 (52mm 지름)
우치 일렉트릭은 고전력 및 고전압 AC & DC 애플리케이션을 위해 고전압 바리스토를 제공할 수 있으며, 이러한 장치들은 중요한 구성 요소의 수명을 연장할 것입니다.
• 바리스터 (또는 전압 의존 저항) 는 적용 된 전압 변화 에 따라 전기 저항 을 변화 시키는 부품 이다.낮은 전압에서 그들은 높은 전기 저항을 가지고 있으며 높은 전압에서 낮은 전기 저항시스템에서 그들은 급류 전압과 스파이크를 중요한 구성 요소에서 멀리 돌리는 데 이상적입니다.
• 금속 산화물 발리스터 (MOV) 는 금속 산화물 과 다른 금속 산화물 을 두 개의 금속 판 또는 접촉장 사이 에 배치 하여 만든다.이 부품의 기능과 응용은 표준 바리스터와 유사합니다..
진크 산화질소 기반의 금속 산화질소 바리스터 (MOV) 는 널리 사용되는 전기 급류 보호 부품입니다. 현대 고전력, 고밀도 전자제품은 더 작은 발자국,더 높은 전류 밀도와 더 높은 비선형성 MOV이러한 요구 사항은 제한된 전압 능력, 높은 누출 전류 및 기계적 균열과 관련된 신뢰성 문제로 인해 상업적으로 사용할 수있는 MOV에서 더 이상 충족 할 수 없습니다.대부분 불일치성과 관련이 있습니다.이러한 제한을 극복하기 위해 새로운 수립법과 프로세스가 개발되었습니다.이 연구 는 일반 상용 MOV 보다 비교적 낮은 온도 에서 합성 을 할 수 있는 조성물 을 확인 하였다., 그러나 정교하고 균일한 미세 구조로 인해 I-V 특성이 크게 향상되었습니다. 이러한 구성은 낮은 누출 전류와 최대 10 kV/mm의 높은 분해 전압뿐만 아니라,또한 높은 필드에서 50 이상의 큰 비선형 알파 계수, 방열 상태에서 전도 상태로의 전환 속도와 과전압 보호의 효과의 척도.상용 MOV보다 10배 이상 높은 분해 강도, 훨씬 더 높은 비선형성과 함께 MOV 소형화, 고전압 급증 보호 및 새로운 응용 분야를 열 수 있습니다.
제품 정보:

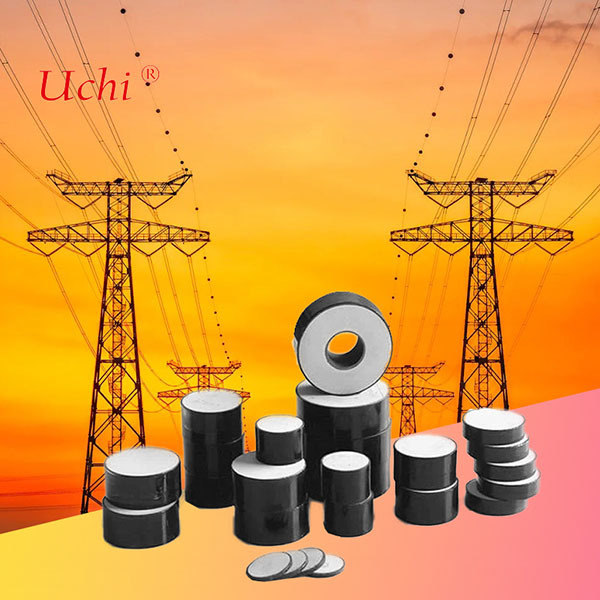

제품명: 발전소용 고전압 바리스터
타입: 바리스토르 D52*H20mm
재료: 아연산화
체포자 분류 SL 신청 (IEC 표준)
| 사양 | 직경 | 두께 | DC 기준 전압 (U1mA) | 잔류 전압의 최대 비율 (8/20us) | 전류 충동 저항 능력 | 추천되는 등급 전압 | 최대 에너지 흡수 능력 | |
| 4/10위 | 2ms | |||||||
| mm | mm | kV | 10kA | kA | A | kV | kJ/kVr | |
| MOV48×20 | 48±0.5 | 20±05 | 40.0-4.8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48±0.5 | 30±0.5 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52±05 | 20±05 | 40.0-4.8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52±05 | 30±0.5 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
체포등급 SM (IEC 표준) 신청
| 사양 | 직경 | 두께 | DC 기준 전압 (U1mA) | 잔류 전압의 최대 비율 (8/20us) | 전류 충동 저항 능력 | 추천되는 등급 전압 | 최대 에너지 흡수 능력 | |
| 4/10위 | 2ms | |||||||
| mm | mm | kV | 10kA | kA | A | kV | kJ/kVr | |
| MOV60×20 | 60±05 | 20±05 | 40.0-4.8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60±05 | 30±0.5 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64±0.5 | 20±05 | 40.0-4.8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64±0.5 | 30±0.5 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
체포등급 SH (IEC 표준) 신청
| 사양 | 직경 | 두께 | DC 기준 전압 (U1mA) | 잔류 전압의 최대 비율 (8/20us) | 전류 충동 저항 능력 | 추천되는 등급 전압 | 최대 에너지 흡수 능력 | |
| 4/10위 | 2ms | |||||||
| mm | mm | kV | 10kA | kA | A | kV | kJ/kVr | |
| MOV71×20 | 71±0.5 | 20±05 | 40.0-4.8 | 1.66 | 150 | 1400 | 3 | 10.6 |
| MOV71×30 | 71±0.5 | 30±0.5 | 6.2-7.0 | 1.66 | 150 | 1400 | 4.5 | 10.6 |
| MOV115/42x20 | 115/42±0.5 | 20±05 | 40.0-4.8 | 1.62 | 100 | 2000 | 3 | 14.7 |
| MOV115/42×24 | 115/42±0.5 | 24±0.5 | 50.0-5.8 | 1.62 | 100 | 2000 | 3.8 | 14.7 |
| MOV115/424×30 | 115/42±0.5 | 30±0.5 | 6.2-7.0 | 1.62 | 100 | 2000 | 4.5 | 14.7 |
| MOV138/52x20 | 138/52±05 | 20±05 | 40.0-4.8 | 1.65 | 100 | 2500 | 3 | 17.5 |
| MOV138/52×24 | 138/52±05 | 24±0.5 | 50.0-5.8 | 1.65 | 100 | 2500 | 3.8 | 17.5 |
| MOV138/52×30 | 138/52±05 | 30±0.5 | 6.2-7.0 | 1.65 | 100 | 2500 | 4.5 | 17.5 |
