제품 설명

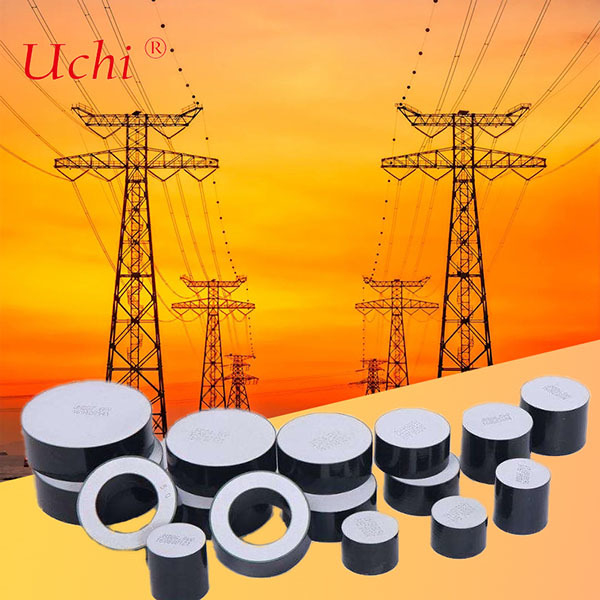

서지 보호 장치용 산화아연 금속 산화물 바리스터 블록
DC 및 고구배 응용 분야용으로 설계됨
산화아연 바리스터는 전압 의존적이고 비선형적인 장치로, 백투백 제너 다이오드와 유사한 전기적 특성을 가지고 있습니다. 주로 ZnO와 소량의 다른 금속 산화물(비스무트, 코발트, 망간)로 구성된 이러한 금속 산화물 바리스터(MOV)는 제조 과정에서 세라믹 반도체로 소결됩니다.
결정 미세 구조를 통해 MOV는 전체 장치 벌크에서 높은 수준의 과도 에너지를 소산할 수 있으므로 다음에 이상적입니다.
- 산업/AC 라인 응용 분야의 낙뢰 억제 및 고에너지 과도 보호
- 저전압 전원 공급 장치 및 자동차 응용 분야의 DC 회로 보호
기술 사양
유형: 바리스터 D42*H20mm
재료: 금속 산화물 바리스터
재료: 금속 산화물 바리스터
주요 구조적 특징
- P-N 접합 반도체 특성을 형성하는 입계로 분리된 전도성 ZnO 입자의 매트릭스
- 입계는 저전압에서 전도를 차단하고 고전압에서 비선형 전기 전도를 가능하게 합니다.
- 각 ZnO 입자는 입계에서 반도체 접합부 역할을 합니다.
- 산화아연 기반 분말을 성형하고 소결하여 세라믹 부품으로 제작
성능 사양
피뢰기 분류 DH(IEC 표준) 적용
| 사양 | 직경(mm) | 두께(mm) | D.C. 기준 전압(U1mA)(kV) | 10kA에서 잔류 전압의 최대 비율(8/20us) | 전류 임펄스 내성(4/10us kA) | 전류 임펄스 내성(2ms A) | 권장 정격 전압(kV) | 최대 에너지 흡수 용량(kJ/kVr) |
|---|---|---|---|---|---|---|---|---|
| MOV36.5×20 | 36.5±0.5 | 20±0.5 | 4.0-4.8 | 1.83 | 100 | 350 | 3 | 2.5 |
| MOV36.5×30 | 36.58±0.5 | 30±0.5 | 6.2-7.0 | 1.83 | 100 | 350 | 4.5 | 2.5 |
| MOV42×20 | 42±0.5 | 20±0.5 | 4.0-4.8 | 1.81 | 100 | 400 | 3 | 3.4 |
| MOV42×30 | 42±0.5 | 30±0.5 | 6.2-7.0 | 1.81 | 100 | 400 | 4.5 | 3.4 |
피뢰기 분류 SL(IEC 표준) 적용
| 사양 | 직경(mm) | 두께(mm) | D.C. 기준 전압(U1mA)(kV) | 10kA에서 잔류 전압의 최대 비율(8/20us) | 전류 임펄스 내성(4/10us kA) | 전류 임펄스 내성(2ms A) | 권장 정격 전압(kV) | 최대 에너지 흡수 용량(kJ/kVr) |
|---|---|---|---|---|---|---|---|---|
| MOV48×20 | 48±0.5 | 20±0.5 | 4.0-4.8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48±0.5 | 30±0.5 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52±0.5 | 20±0.5 | 4.0-4.8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52±0.5 | 30±0.5 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
피뢰기 분류 SM(IEC 표준) 적용
| 사양 | 직경(mm) | 두께(mm) | D.C. 기준 전압(U1mA)(kV) | 10kA에서 잔류 전압의 최대 비율(8/20us) | 전류 임펄스 내성(4/10us kA) | 전류 임펄스 내성(2ms A) | 권장 정격 전압(kV) | 최대 에너지 흡수 용량(kJ/kVr) |
|---|---|---|---|---|---|---|---|---|
| MOV60×20 | 60±0.5 | 20±0.5 | 4.0-4.8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60±0.5 | 30±0.5 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64±0.5 | 20±0.5 | 4.0-4.8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64±0.5 | 30±0.5 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
