제품 설명

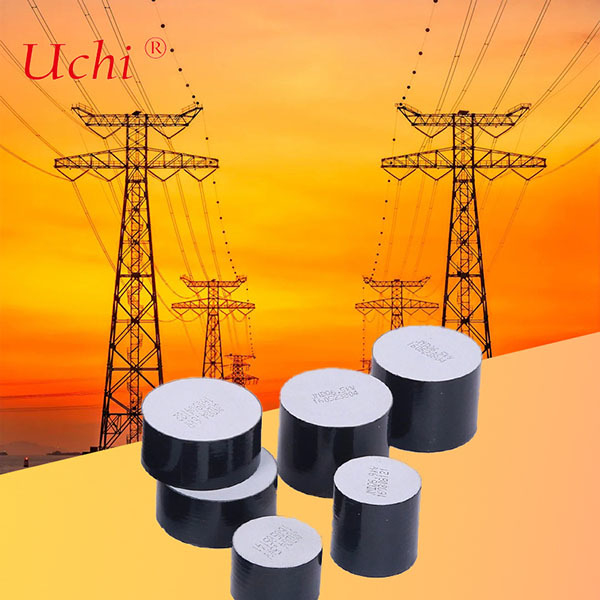

과전압 보호용 3kV 5kA 금속 산화물 가변 저항 MOV 블록 서지 어레스터
아연 산화물 입자와 그 주변의 고저항 입자 경계층으로 구성된 복잡한 구조로, 직렬 및 병렬로 연결된 마이크로 바리스터로 구성됩니다. 따라서 아연 산화물 입자의 크기가 동일하다면, 바리스터 전압은 두께에 비례하고 서지 내성은 MOV의 단면적에 비례합니다.
일반적인 저항 소자와 비교하여 MOV는 매우 큰 비선형 전압-전류 특성을 가지므로, 인가 전압이 작은 영역에서는 절연체로, 번개 서지와 같이 전압이 큰 영역에서는 도체로 작용합니다. 이를 통해 장비를 번개 서지로부터 안전하게 보호할 수 있습니다.
특징
서지 어레스터 및 서지 보호 장치(SPD)에 사용되는 MOV는 엄격한 품질 관리 하에 제조되며, 우수한 비옴 특성, 높은 서지 내성 및 더 긴 수명을 가지고 있습니다.
우수한 비옴 특성MOV에 과도한 서지가 가해지면, 전자 장비 및 전력 설비를 보호하기 위해 MOV의 단자 전압을 가능한 낮게 유지합니다. 높은 서지 내성매일 개선된 ZnO 세라믹과 높은 절연성을 가진 높은 칼라링 재료로 인해 MOV에서 균일한 전류 흐름이 실현됩니다. 긴 수명시스템 전압이 지속적으로 인가되는 조건에서 높은 신뢰성을 보장합니다. 다양한 제품 저전압에서 고전압까지 다양한 AC 및 DC 제품을 사용할 수 있어 광범위한 요구 사항을 충족합니다. 당사의 MOV는 서지 어레스터, SPD 및 MOV(IEC, IEEE, UL 등) 관련 국제 표준을 충족합니다.
제품 정보:
제품명: 금속 산화물 바리스터 저항 D32*20mm Uchi electric
유형: 바리스터 D32*H20mm
재질: 산화 아연
어레스터 분류 DM (IEC 표준) 적용
| 사양 | 직경 | 두께 | D.C. 기준 전압 (U1mA) | 최대 잔류 전압 비율 (8/20us) | 전류 임펄스 내성 | 권장 정격 전압 | 최대 에너지 흡수 용량 | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | at 5kA | kA | A | kV | kJ/kVr | |
| MOV30×3 | 30±0.5 | 3.0±0.5 | 0.6-0.8 | 1.82 | 40 | 150 | 0.28 | 0.8 |
| MOV30×6 | 30±0.5 | 6.0±0.5 | 1.2-1.6 | 1.82 | 40 | 150 | 0.5 | 0.8 |
| MOV30×20 | 30±0.5 | 20±0.5 | 4.0-4.8 | 1.82 | 65 | 150 | 3 | 1.2 |
| MOV30×30 | 30±0.5 | 30±0.5 | 6.2-7.0 | 1.82 | 65 | 150 | 4.5 | 1.2 |
| MOV32×20 | 32±0.5 | 20±0.5 | 4.0-4.8 | 1.75 | 65 | 200 | 3 | 1.6 |
| MOV32×30 | 32±0.5 | 30±0.5 | 6.2-7.0 | 1.75 | 65 | 200 | 4.5 | 1.6 |
| MOV35×20 | 35±0.5 | 20±0.5 | 4.0-4.8 | 1.73 | 65 | 250 | 3 | 2.0 |
| MOV35×30 | 35±0.5 | 30±0.5 | 6.2-7.0 | 1.73 | 65 | 250 | 4.5 | 2.0 |
어레스터 분류 DH (IEC 표준) 적용
| 사양 | 직경 | 두께 | D.C. 기준 전압 (U1mA) | 최대 잔류 전압 비율 (8/20us) | 전류 임펄스 내성 | 권장 정격 전압 | 최대 에너지 흡수 용량 | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | at 10kA | kA | A | kV | kJ/kVr | |
| MOV36.5×20 | 36.5±0.5 | 20±0.5 | 4.0-4.8 | 1.83 | 100 | 350 | 3 | 2.5 |
| MOV36.5×30 | 36.58±0.5 | 30±0.5 | 6.2-7.0 | 1.83 | 100 | 350 | 4.5 | 2.5 |
| MOV42×20 | 42±0.5 | 20±0.5 | 4.0-4.8 | 1.81 | 100 | 400 | 3 | 3.4 |
| MOV42×30 | 42±0.5 | 30±0.5 | 6.2-7.0 | 1.81 | 100 | 400 | 4.5 | 3.4 |
