제품 설명

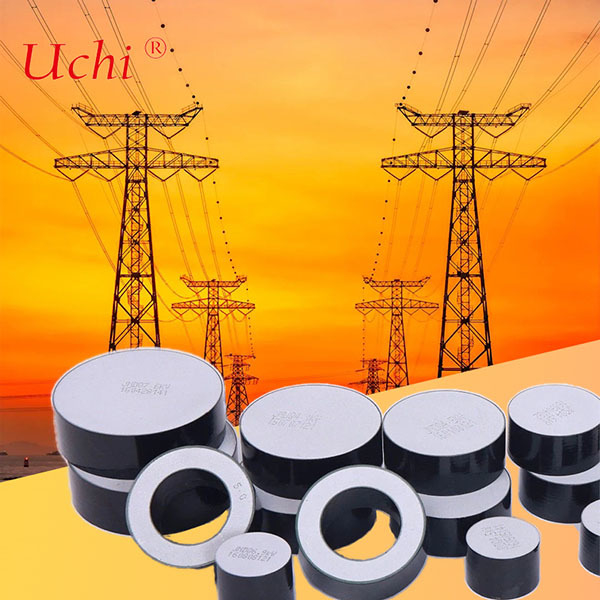

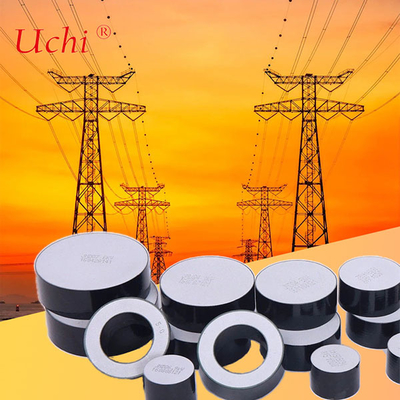

3kv 10ka 변전소 MOV 금속 산화물 바리스터 (D48*H20mm)
변전소 MOV 금속 산화물 바리스터
바리스터는 가해진 전압에 따라 전기 저항이 변하는 전자 부품입니다.[2] 전압 의존성 저항(VDR)이라고도 하며, 다이오드와 유사한 비선형, 비옴성 전류-전압 특성을 갖습니다. 그러나 다이오드와 달리 전류가 흐르는 두 방향 모두에서 동일한 특성을 갖습니다. 전통적으로 바리스터는 실제로 두 개의 정류기(예: 산화구리 또는 산화게르마늄 정류기)를 역병렬 구성으로 연결하여 구성되었습니다. 낮은 전압에서 바리스터는 높은 전기 저항을 가지며 전압이 증가함에 따라 감소합니다. 현대 바리스터는 주로 미세한 규모에서만 방향성을 나타내는 소결 세라믹 금속 산화물 재료를 기반으로 합니다. 이 유형은 일반적으로 MOV 금속 산화물 바리스터로 알려져 있습니다.
바리스터는 최적의 작동 조건을 제공하거나 과도 전압으로부터 보호하기 위해 회로에서 제어 또는 보상 요소로 사용됩니다. 보호 장치로 사용될 때 과도 전압으로 인해 생성된 전류를 트리거될 때 민감한 구성 요소에서 멀리 우회시킵니다.
바리스터라는 이름은 가변 저항의 합성어입니다. 이 용어는 비옴성 가변 저항에만 사용됩니다. 가변 저항기(예: 전위차계 및 가변 저항기)는 옴성 특성을 갖습니다.
MOV는 손상 없이 견딜 수 있는 전압 범위에 따라 지정됩니다. 다른 중요한 매개변수는 바리스터의 에너지 정격(줄 단위), 작동 전압, 응답 시간, 최대 전류 및 항복(클램핑) 전압입니다. 에너지 정격은 종종 8/20 마이크로초 또는 10/1000 마이크로초와 같은 표준화된 과도 현상을 사용하여 정의됩니다. 여기서 8 마이크로초는 과도 현상의 전면 시간이고 20 마이크로초는 반값 시간입니다.
제품 정보:
제품명: 변전소 MOV 금속 산화물 바리스터
유형: 바리스터 D48*H20mm
재질: 산화아연
피뢰기 분류 SL(IEC 표준) 적용
| 사양 | 직경 | 두께 | D.C. 기준 전압(U1mA) | 최대 잔류 전압 비율(8/20us) | 전류 임펄스 내성 | 권장 정격 전압 | 최대 에너지 흡수 용량 | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | 10kA에서 | kA | A | kV | kJ/kVr | |
| MOV48×20 | 48±0.5 | 20±0.5 | 4.0-4.8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48±0.5 | 30±0.5 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52±0.5 | 20±0.5 | 4.0-4.8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52±0.5 | 30±0.5 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
피뢰기 분류 SM(IEC 표준) 적용
| 사양 | 직경 | 두께 | D.C. 기준 전압(U1mA) | 최대 잔류 전압 비율(8/20us) | 전류 임펄스 내성 | 권장 정격 전압 | 최대 에너지 흡수 용량 | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | 10kA에서 | kA | A | kV | kJ/kVr | |
| MOV60×20 | 60±0.5 | 20±0.5 | 4.0-4.8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60±0.5 | 30±0.5 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64±0.5 | 20±0.5 | 4.0-4.8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64±0.5 | 30±0.5 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
피뢰기 분류 SH(IEC 표준) 적용
| 사양 | 직경 | 두께 | D.C. 기준 전압(U1mA) | 최대 잔류 전압 비율(8/20us) | 전류 임펄스 내성 | 권장 정격 전압 | 최대 에너지 흡수 용량 | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | 10kA에서 | kA | A | kV | kJ/kVr | |
| MOV71×20 | 71±0.5 | 20±0.5 | 4.0-4.8 | 1.66 | 150 | 1400 | 3 | 10.6 |
| MOV71×30 | 71±0.5 | 30±0.5 | 6.2-7.0 | 1.66 | 150 | 1400 | 4.5 | 10.6 |
| MOV115/42x20 | 115/42±0.5 | 20±0.5 | 4.0-4.8 | 1.62 | 100 | 2000 | 3 | 14.7 |
| MOV115/42×24 | 115/42±0.5 | 24±0.5 | 5.0-5.8 | 1.62 | 100 | 2000 | 3.8 | 14.7 |
| MOV115/424×30 | 115/42±0.5 | 30±0.5 | 6.2-7.0 | 1.62 | 100 | 2000 | 4.5 | 14.7 |
| MOV138/52x20 | 138/52±0.5 | 20±0.5 | 4.0-4.8 | 1.65 | 100 | 2500 | 3 | 17.5 |
| MOV138/52×24 | 138/52±0.5 | 24±0.5 | 5.0-5.8 | 1.65 | 100 | 2500 | 3.8 | 17.5 |
| MOV138/52×30 | 138/52±0.5 | 30±0.5 | 6.2-7.0 | 1.65 | 100 | 2500 | 4.5 | 17.5 |
