상세 정보 |
|||
| 재료: | 전해 구리/알루미늄 합금 | 열전도율: | ≥ 401W/m·K |
|---|---|---|---|
| 채널 폭: | 0.2~0.5mm | 단일 냉각판의 방열 용량: | ≥ 1200W |
| 압력 저항: | ≥ 8바 | 유량: | ≥ 5L/분 |
| 강조하다: | 암호화폐 채굴용 액체 냉장판,고밀도 광부 액체 냉각판,멀티 칩 마이너 호환 냉장판 |
||
제품 설명
기술 사양

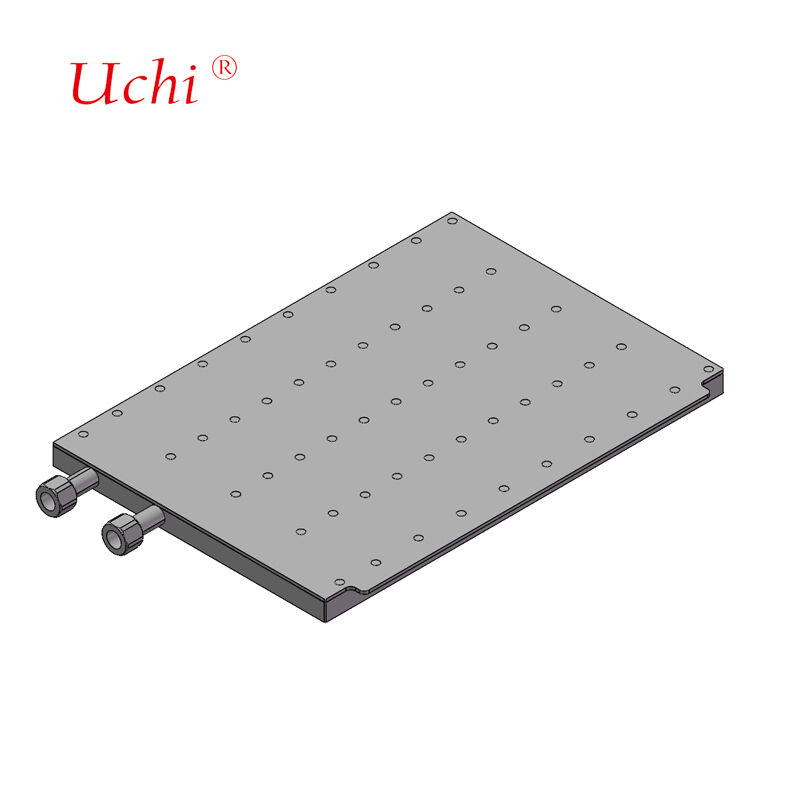

- 구조 및 재료: 전해 구리/알루미늄 합금(열전도율 ≥ 401 W/m*K)으로 제작된 통합 콜드 플레이트, 표면에 마이크로채널 배열 통합(채널 폭: 0.2-0.5mm). 다중 해시 보드 커버리지 지원: 단일 콜드 플레이트는 1-2개의 채굴기 해시 보드와 호환되며 ≥ 16개의 ASIC 칩을 커버합니다.
- 방열 성능: 단일 콜드 플레이트의 방열 용량 ≥ 1200W(단일 채굴기 해시 보드의 전력 소비량과 호환), 열 저항은 0.04℃*cm²/W로 낮습니다. 최대 부하에서 ASIC 칩 온도를 50℃ 미만으로 제어(주변 온도 40℃에서).
- 유체 및 인터페이스: 탈이온수, PG25 냉각수 및 절연 오일과 호환되며, 내압 ≥ 8 bar 및 유량 ≥ 5 L/min. 누출 방지 퀵 커넥트 피팅 장착(누출률 < 10⁻⁶ Pa*m³/s) 및 블라인드 메이팅 지원(오차 보상: 1mm).
- 치수 및 호환성: 주류 채굴기 치수(예: 3U/2U 랙)와 호환되며, 콜드 플레이트 두께 ≤ 15mm, 고밀도 적층 배포 지원.
응용 분야
- 암호화폐 채굴기: Antminer S21e 및 Avalon A1566HA와 같은 SHA-256 알고리즘 채굴기, Big Dog King DG Hydro 1과 같은 Scrypt 알고리즘 모델의 해시 보드 방열과 호환됩니다.
- 대규모 채굴 농장: 고밀도 클러스터 배포 시나리오(예: 1U/2U 랙 장착형 채굴기)에 적합하여 냉각 에너지 소비 및 소음 감소(작동 소음 ≤ 50dB).
- 친환경 채굴 시나리오: 폐열 회수 시스템(예: 난방 공급, 온실 난방)과 협력하여 태양 에너지 및 풍력 에너지와 같은 재생 에너지원에서 전력을 공급받는 채굴 농장에 적합합니다.
콜드 플레이트 라디에이터 디자인
고객의 전력 소비 데이터 및 열 분포 패턴을 기반으로 내부 유동 채널을 설계하여 최적의 유체 흐름 저항을 유지하면서 특정 온도 및 균일성 요구 사항을 충족합니다. 당사의 설계 프로세스에는 열 및 유압 성능 목표를 달성하기 위한 반복적인 매개변수 조정을 통한 포괄적인 시뮬레이션 분석이 포함됩니다.
생산 설비
| 장비 유형 | 수량 | 기술 매개변수 |
|---|---|---|
| 터널 브레이징 퍼니스 | 2대 | 최대 용접 치수: 1000mm(W) * 250mm(H), 길이 제한 없음 최대 용접 온도: 950℃ 적용 재료: 구리, 알루미늄 |
| 진공 브레이징 퍼니스 | 2대 | 최대 용접 치수: 800mm * 1200mm * 800mm 최대 용접 온도: 1200℃ 적용 재료: 구리, 알루미늄, 스테인리스 스틸 |
| 헬륨 누출 감지 장비 | 2대 | 최대 테스트 치수: 2500mm * 750mm * 700mm 테스트 압력 범위: 0-3MPa 테스트 정밀도: 2g/년 또는 ≤1*10⁻⁶ Pa*m³/s |
| 수압 테스트 장비 | 2대 | 최대 테스트 치수: 2500mm * 1500mm * 1000mm 테스트 압력 범위: 0-5MPa |
| 공압 테스트 장비 | 2대 | 최대 테스트 치수: 제한 없음 테스트 압력 범위: 0-5MPa 테스트 정밀도: 1Pa |
첨단 브레이징 기술
당사의 진공 브레이징 공정은 모재보다 낮은 융점을 가진 필러 금속을 사용하여 알루미늄 판을 접합하여 잔류 부식성 플럭스 없이 매우 강력한 접합부를 만듭니다. 이 고급 기술은 균일한 가열, 정밀한 온도 제어를 제공하고, 세척 후 요구 사항을 제거하며, 부품 왜곡을 최소화합니다.
액체 냉각 시스템 기술
고전력 액체 냉각 시스템은 빠른 열 흡수가 가능한 방열판이 필요합니다. 액체의 높은 비열 용량을 활용하여 당사의 시스템은 액체 흐름을 통해 많은 양의 열을 전달하여 수백 와트에서 1킬로와트 이상에 이르는 열을 발산할 수 있습니다.
액체 콜드 플레이트 종류
- 매립형 액체 콜드 플레이트: 플레이트를 홈 가공하고, 내부에 구리 튜브를 매립 및 용접한 다음, 용접을 통해 밀봉하여 제작됩니다. 안정적인 액체 밀착성, 작동 안전성 및 높은 평탄도를 보장하여 우수한 열 접촉을 제공합니다.
- 삽입형 액체 콜드 플레이트: 용접 또는 접착 공정을 사용하여 구리 튜브를 알루미늄 판 표면에 삽입하여 제조되며, 최소한의 열 저항을 위해 엄격한 평탄도 제어가 이루어집니다.
- 채널형 액체 콜드 플레이트: 드릴링, 압출 및 정밀 가공을 통해 구리 또는 알루미늄 기판에 내부 유동 채널이 형성되고, 마찰 용접 또는 고온 브레이징을 통해 밀봉됩니다.
- 액체 냉각 블록: 스키빙 핀 기술을 통해 생성된 내부 유동 채널을 사용하여 고전력 칩 방열을 위해 열 교환 표면적을 최대화합니다.
재료별 냉각 제품
구리 브레이징 액체 냉각 제품
GB200 액체 냉각 모듈, H20 액체 냉각 모듈, 광학 모듈 액체 냉각 모듈 및 기타 구리 콜드 플레이트. 인청동, 은 기반, 니켈 기반 및 금 기반 솔더와 호환됩니다.
알루미늄 브레이징 액체 냉각 제품
LTS 사이펀 라디에이터, 다이캐스트 전자 제어 액체 냉각 박스, 전원 공급 장치 스탬핑 액체 냉각 플레이트, 모터 전자 제어 액체 냉각 플레이트, 6G-3DRVC 라디에이터 및 기타 브레이징 액체 냉각 라디에이터.
스테인리스 스틸 브레이징 액체 냉각 제품
액체 냉각 매니폴드, DIMM 액체 냉각 모듈 및 기타 스테인리스 스틸 액체 냉각 매니폴드.
주요 응용 분야
- 레이저 및 의료 장비
- EV 전원 배터리 팩 냉각
- 전력 전자 장치 및 모터 구동 장치
- 마이크로파 5G 전송 시스템
- 재생 에너지 시스템
- IGBT 및 전력 반도체 시스템
- 데이터 센터 및 산업 전력 응용 분야
- 방위 시스템 및 항공 전자 공학
- 연료 전지 및 구동 시스템
품질 보증
다음과 같은 포괄적인 테스트 장비를 통해 엄격한 품질 표준을 유지합니다:
- 1 좌표 측정기
- 1 프로젝터 계측기
- 2 수압 고압 테스트기
- 4 열 저항 테스트기
- 2 액체 누출 테스트기
고객 서비스
- 모든 문의에 대한 신속한 응답
- 품질 보증과 경쟁력 있는 가격
- 효율적인 생산 일정
- 최적의 운송 솔루션
- 포괄적인 기술 지원
자주 묻는 질문
- 귀사는 무역 회사입니까, 아니면 제조업체입니까? 당사는 광범위한 경험과 강력한 기술 팀을 갖춘 히트 싱크 및 수냉 플레이트 전문 제조업체이며, 자동화 및 기계화된 생산을 특징으로 합니다.
- 이전에 상품을 수출한 적이 있으며, 어떤 지역으로 수출했습니까? 총 생산량의 60%가 일본, 인도, 영국, 캐나다, 미국 및 브라질로 수출됩니다.
- 직원 수는 몇 명입니까? 영업, 구매, 엔지니어링, QA, 창고 및 생산 부서에 약 100명의 직원이 있습니다.
- 설계에 동의하면 샘플을 제공할 수 있습니까? 예, 대량 생산 전에 확인을 위해 샘플을 제공하며, 필요한 경우 기술 도면도 함께 제공합니다.
- 어떤 포장 방법을 사용하십니까? 운송 중 최적의 보호를 위해 일반 상자와 꽉 조이는 천 또는 나무 상자로 맞춤형 포장합니다.
- 제품 문제에 대한 기술 지원을 제공합니까? 모든 제품은 배송 전에 전면적으로 검사됩니다. 문제 발생 시 즉각적인 기술 솔루션을 제공합니다.
