상세 정보 |
|||
| 용인: | 0.05 밀리미터 | 마치다: | 깨끗하고 양극산화 처리됨 |
|---|---|---|---|
| 치료: | 패시베이션열 전도 | 작동 압력: | 최소 1바 |
| 표면 마감: | 밀 마무리 또는 양극 산화 처리 | 출구직경: | 1/4인치 또는 맞춤형 |
| 유량: | 최대 5L/분 | 프로세스: | CNC 가공+ 표면 처리 |
| 열전도율: | 73W/m·K | 전도력: | 2000W |
| 장착 유형: | 스크류 마운트 | 열 냉각력: | 30와트 |
| 제품 차원: | 사용자 정의 가능 | 포장: | 체육 가방 판지 |
| 재료: | 구리/알루미늄 | ||
| 강조하다: | 고주파 사출 성형 냉각판,일체형 고압 다이캐스팅 액체 냉각판,보증이 있는 액체 냉각 플레이트 |
||
제품 설명

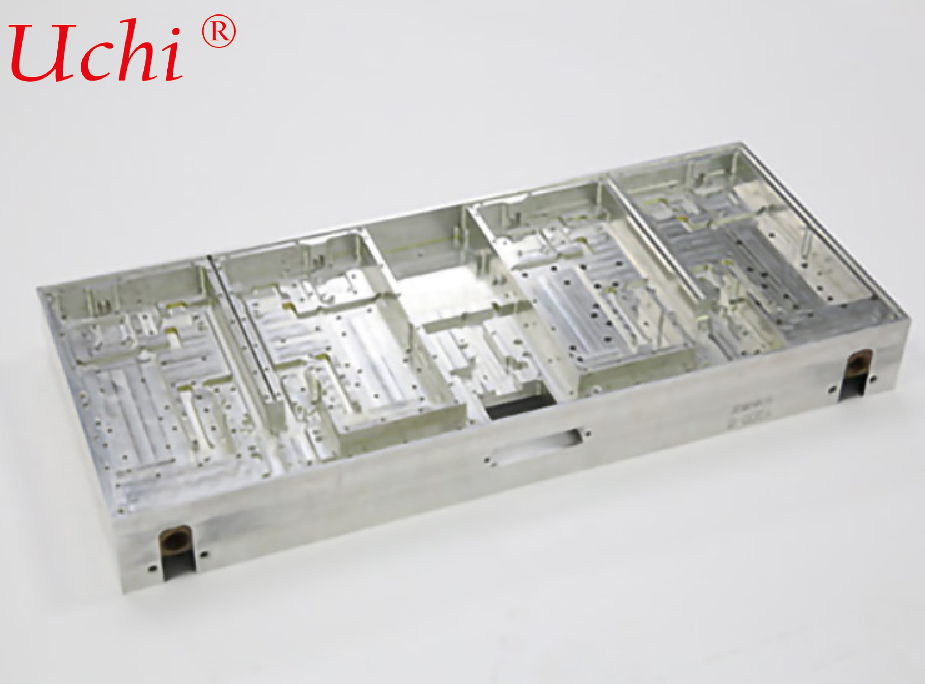

고주파 사출 성형 냉각판
일체형 고압 다이캐스팅 액체 냉각판 | 고출력 통합 열원용 알루미늄 합금 냉각판
고주파 고압 사출 일체 성형 공정을 채택합니다. 용융된 알루미늄 합금을 고압으로 금형에 주입하여 복잡한 밀폐형 내부 유로를 직접 형성합니다. 후속 판재 접합 및 용접이 필요 없습니다. 유로와 냉각판 본체가 일체로 형성됩니다. 장착 브래킷, 나사 구멍 및 매니폴드 베이스를 하나의 부품으로 통합할 수 있습니다. 에너지 저장 장치, 전원 공급 장치, IGBT 및 고출력 전기 제어 장치에 선호되는 통합 액체 냉각 부품입니다.
제품 하이라이트
✅ 일체형 사출 성형, 누출 위험 감소
단일 다이캐스팅 공정으로 형성되어 다층 판재의 대면적 용접 이음매를 제거합니다. 누출 위험이 크게 줄어듭니다. 유로와 하우징은 높은 구조적 강도, 우수한 진동 및 충격 저항으로 통합되어 차량 및 에너지 저장 장치 캐비닛에서 장기간 작동할 수 있습니다.
✅ 유로 설계의 높은 유연성, 다기능 통합
복잡한 내부 유로는 금형으로 사전 정의됩니다. 장착 러그, 나사 포스트, 센서 캐비티 및 매니폴드 베이스를 냉각판에 직접 형성할 수 있습니다. 2차 가공 및 부품 조립을 줄이고 조립 절차를 단축하며 BOM 비용을 절감합니다.
✅ 높은 내압성 및 우수한 구조적 강성
블로우업 냉각판보다 강성이 뛰어난 고밀도 다이캐스팅 기판입니다. 뛰어난 내압성으로 대형 판재 및 하중 지지 작업 조건에서 변형이 적습니다.
✅ 대량 생산 및 안정적인 납품에 적합
고주파 사출 다이캐스팅은 빠른 성형, 우수한 배치 일관성 및 안정적인 수율을 가능하게 하며, 대량 주문에 대해 명확한 비용 이점을 제공합니다.
✅ 선택 가능한 재료, 다중 열 전달 유체와 호환 가능
주로 열전도율이 좋은 다이캐스팅 알루미늄 합금을 채택합니다. 에틸렌 글리콜 부동액, 순수, 절연 냉각액과 호환됩니다. 표면 수동화 및 양극 산화 방식 처리 가능합니다.
응용 시나리오
에너지 저장 PCS 액체 냉각, 신에너지 전기 제어 장치, 고출력 IGBT/SiC 전력 모듈, 충전 파일 전원 공급 장치, 산업용 고출력 전원 공급 장치, 차량용 고출력 열 장비.
제품 사양 (템플릿, 필요에 따라 조정)
- 재질: 다이캐스팅 알루미늄 합금 (AlSi10Mg 등)
- 성형 공정: 고주파 고압 사출 다이캐스팅, 일체형 성형
- 유로 유형: 내장형 곡선/평행/리턴 복합 유로 (금형으로 맞춤 제작)
- 포트 유형: 나사 피팅, 퀵 커넥트 피팅, 플랜지 선택 사항
- 작동 압력: ≤1.8MPa (고압 버전 맞춤 제작 가능)
- 표면 처리: 주조 상태, 샌드 블라스팅, 양극 산화, 수동화 방식 처리
- 작동 유체: 에틸렌 글리콜 수용액, 순수, 절연 냉각액
- 주요 특징: 일체형 성형, 접합 용접 없음, 높은 강성, 대량 생산에 적합
