상세 정보 |
|||
| 적용 가능한 초고속 충전 파일 전력: | 600kW | 열원 전력: | 30kW |
|---|---|---|---|
| 냉각제 타입: | 냉각제 타입 | 시스템 모듈 수: | 15 PC |
| 단일 모듈 유량: | 6L/분 | 시스템 주파수 감소 온도:: | 60 ℃ |
| 전원 공급 장치 요구 사항: | AC 220V, 50Hz | 보호 등급: | IP54 |
| 소음: | 60dB 이하 | 주변 온도: | -30~55도 |
| 습기: | 5%~90% | 고도: | ≤2000m |
| 액체 냉각 장치 치수: | 1600×900×475mm(팬 포함 높이) | ||
| 강조하다: | 600S 액체 냉각 충전 파일 시스템,600kW 초고속 충전 파일 정류기,정류기 캐비닛용 액체 냉각판 |
||
제품 설명

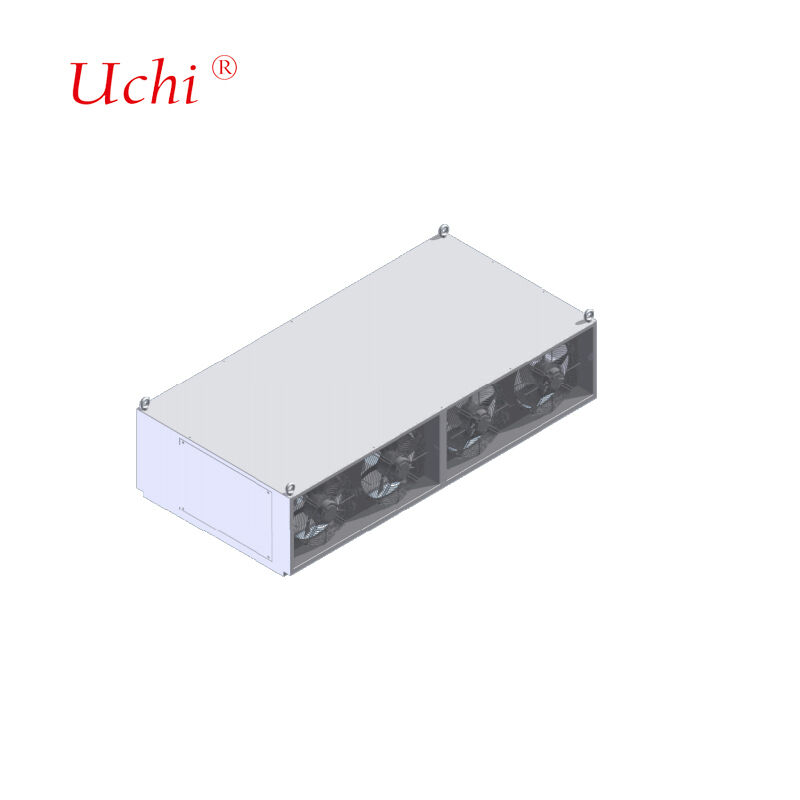

600S 완전 액체 냉각 충전 스파일 냉각 시스템
600kW의 초고속 충전 스파일 직렬기 캐비닛을 위해 특별히 설계된 첨단 냉각 솔루션으로 고전력 애플리케이션에 뛰어난 열 관리를 제공합니다.
시스템 설계 및 기술 사양
완전 액체 냉각 열 관리 시스템으로 열 교환기, 순환 펌프, 메이크업 펌프, 물 탱크, 센서, 팬 및 지능형 제어 시스템을 포함합니다.충전 스파일 메인 캐비닛에 탑재하도록 설계된.
기술 매개 변수
- 적용 가능한 충전 전력: 600kW
- 열 공급원 전력: 30kW
- 냉각액: 40% 에틸렌 글리콜 용액
- 시스템 모듈: 15 단위 (단기 모듈의 흐름 속도: 6L/min)
- 주파수 감소 온도: 60°C
- 전원 공급: AC 220V, 50Hz
- 보호급: IP54
- 통신 인터페이스: RS485 (Modbus RTU 프로토콜)
- 소음 수준: ≤60dB
- 작동 온도: -30°C ~ 55°C
- 습도 범위: 5% ~ 90%
- 최고 고도: 2000m
- 액체 냉각 단위 크기: 1600×900×475mm
냉장판 라디에이터 설계
특정 전력 소비 데이터와 열 분배 패턴에 기초한 맞춤형 내부 흐름 채널 설계 Our engineering process includes comprehensive simulation analysis with iterative parameter optimization to achieve precise thermal and hydraulic performance targets while maintaining optimal fluid flow resistance.
생산 장비 용량
| 장비의 종류 | 양 | 기술 매개 변수 |
|---|---|---|
| 터널 용조 오븐 | 2개 단위 | 최대 용접 크기: 1000mm (W) * 250mm (H), 길이 무제한 최대 용접 온도: 950°C 적용 가능한 재료: 구리, 알루미늄 |
| 진공 용조 오븐 | 2개 단위 | 최대 용접 크기: 800mm * 1200mm * 800mm 최대 용접 온도: 1200°C 적용 가능한 재료: 구리, 알루미늄, 스테인리스 스틸 |
| 헬륨 누출 탐지 장비 | 2개 단위 | 최대 시험 크기: 2500mm * 750mm * 700mm 시험 압력 범위: 0-3MPa 시험 정확성: 2g/년 또는 ≤1*10−6 Pa*m3/s |
| 수정적 시험 장비 | 2개 단위 | 최대 시험 크기: 2500mm * 1500mm * 1000mm 시험 압력 범위: 0-5MPa |
| 공기 시험 장비 | 2개 단위 | 최대 테스트 크기: 무제한 시험 압력 범위: 0-5MPa 시험 정확도: 1Pa |
첨단 용조 기술
우리의 진공 용조 과정은 알루미늄 판을 결합하여 특수 필러 금속을 사용하여 기본 재료보다 낮은 녹는 지점을 사용하여 잔류 부식 유동 없이 예외적으로 강한 관절을 만듭니다..이 고 정밀 기술 은 일률적 인 난방, 정확한 온도 조절, 후 청소 요구 사항 을 제거 하고 부품 의 왜곡 을 최소화 합니다.
액체 냉각 시스템 기술
고전력 액체 냉각 시스템은 빠른 열 흡수 능력을 갖춘 첨단 히트 싱크를 필요로 합니다. 액체의 우수한 특수 열 용량을 활용하여,우리의 시스템은 효율적으로 최적화 된 액체 흐름을 통해 상당한 열 부하를 전송, 수 백 와트에서 1 킬로 와트 이상까지 열을 분산 할 수 있습니다.
액체 냉각판 종류
- 묻힌 튜브 액체 냉각판:구리 튜브를 내부로 묻고 용접하여, 정밀 용접을 통해 герметично 밀폐하여 제조됩니다. 신뢰할 수있는 액체 밀착, 운영 안전,그리고 높은 평면성으로 열 접촉이 잘 됩니다..
- 튜브로 삽입된 액체 냉각판:첨단 용접 또는 접착 공정을 사용하여 알루미늄 판 표면에 구리 튜브를 내장하여 제조되며 최소한의 열 저항을 위해 엄격한 평면성 통제가 필요합니다.
- 채널형 액체 냉각판:정밀 굴착, 진압 및 가공을 통해 구리 또는 알루미늄 기판에 형성된 내부 흐름 채널, 마찰 용접 또는 고온 용접을 통해 밀폐됩니다.
- 액체 냉각 블록:고전력 칩 열 분산으로 내부 흐름 채널을 통해 생성 스키빙 핀 기술을 통해 최대 열 교환 표면.
재료별 냉각 솔루션
구리 용접 액체 냉각 제품:GB200 액체 냉각 모듈, H20 액체 냉각 모듈, 광학 모듈 액체 냉각 모듈, 그리고 다른 구리 냉각 판.니켈 기반 및 금 기반의 용매.
알루미늄 용접 액체 냉각 제품:LTS 시폰 라디에이터, 다이 캐스트 전자 제어 액체 냉각 상자, 전원 공급 스탬프 액체 냉각 판, 모터 전자 제어 액체 냉각 판, 6G-3DRVC 라디에이터,다른 용접 액체 냉각 라디에이터.
스테인리스 스틸로 용접된 액체 냉각 제품:액체 냉각 매니폴드, DIMM 액체 냉각 모듈 및 다른 스테인레스 스틸 액체 냉각 매니폴드
주요 응용 분야
- 레이저 및 의료 장비
- EV 전력 배터리 팩 냉각
- 전력전자 및 모터 드라이브 장치
- 마이크로파 5G 전송 시스템
- 재생 에너지 시스템
- IGBT 및 전력 반도체 시스템
- 데이터 센터 및 산업용 전력 애플리케이션
- 방위 시스템 및 항공 전자
- 연료전지 및 견인 시스템
품질 보장 표준
우리는 제품 신뢰성과 성능 일관성을 보장하는 포괄적인 테스트 장비로 엄격한 품질 표준을 유지합니다.
- 1 좌표 측정 기계
- 1개의 프로젝터 기기
- 2개의 고압 물 시험 기계
- 4개의 열 저항 테스트 기계
- 2개의 액체 누출 테스트 기계
고객 서비스 의 약속
- 모든 문의에 신속한 응답
- 보장된 품질과 경쟁력 있는 가격
- 효율적인 생산 계획
- 최적의 운송 솔루션
- 전면적인 기술 지원
자주 묻는 질문
당신은 무역 회사나 제조업체인가요?
우리는 광범위한 경험과 강력한 기술 팀과 함께 자동화 및 기계화 된 생산을 특징으로 하는 열 싱크 및 물 냉각판의 전문 제조업체입니다.
이전에도 어떤 지역으로 상품을 수출했나요?
우리의 전체 생산량의 60%는 일본, 인도, 영국, 캐나다, 미국, 브라질에 수출됩니다.
얼마나 많은 직원이 있나요?
매출, 구매, 엔지니어링, QA, 창고, 생산 부서에서 약 100명의 직원이 있습니다.
디자인에 동의하면 샘플을 제공할 수 있나요?
예, 우리는 대량 생산 전에 확인을 위해 샘플을 제공, 필요한 경우 기술 도면.
어떤 포장 방법을 사용하시나요?
일반 카튼과 단단한 직물 또는 목재 카튼으로 맞춤 포장 운송 중에 최적의 보호를 위해.
제품 문제에 대한 기술 지원을 제공합니까?
모든 제품은 출하 전에 철저히 검사됩니다. 모든 문제에 대해 우리는 즉각적인 기술적 해결책을 제공합니다.
