상세 정보 |
|||
| 열원 전력: | 4.5kW | 냉각제 타입: | 에틸렌 글리콜 용액 또는 실리콘 오일 |
|---|---|---|---|
| 적용 가능한 수냉식 건 전류: | 800A (적용 가능한 긴 케이블 길이: 7m 이하, 단일 건 사양: 40² 800A 5m) | 소음: | 60dB 이하 |
| 주변 온도: | -25~65°C | 습기: | 5%~90% |
| 고도: | ≤2000m | 액체 냉각 장치 치수: | 450×280×550mm(가로*세로*높이) |
| 입력 전압: | 24V DC | 입력 전류: | 10A 이하 |
| 유량: | 0~7L/분 | ||
| 강조하다: | 4.5KW 전력 액체 냉각판,완전 액체 냉각 충전 스택,액체 냉각 시스템 열원 |
||
제품 설명

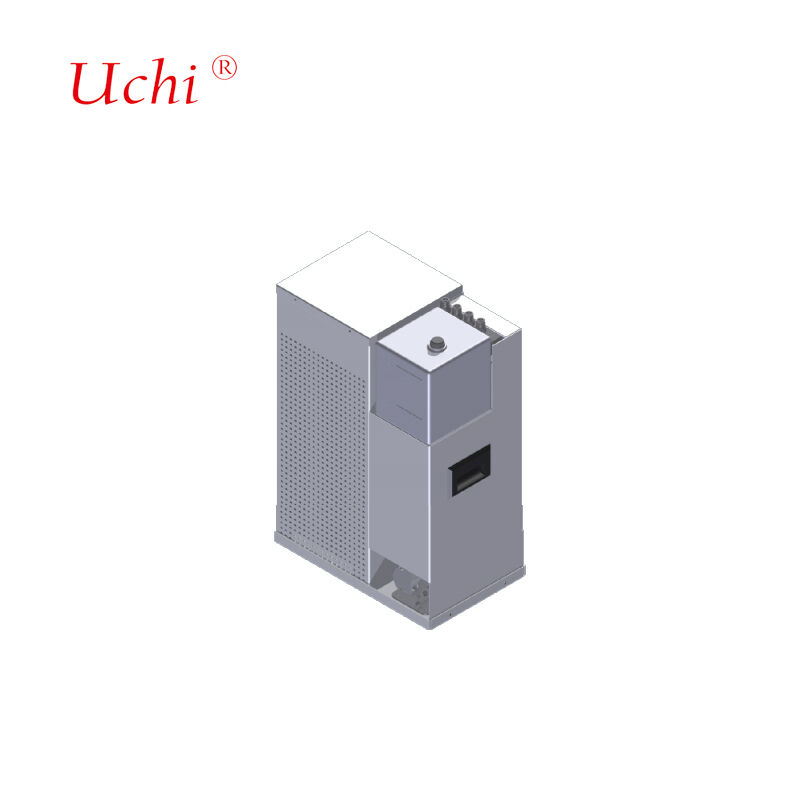

완전 액체 냉각 충전 스택 액체 냉각 시스템, 4.5KW 열원 전력
시스템 개요
저희 완전 액체 냉각 충전 스택 시스템은 액체 냉각 라디에이터, 순환 펌프, 보충 펌프, 물 탱크, 센서, 팬 및 제어 시스템으로 구성된 포괄적인 구조 설계를 특징으로 합니다. 이 시스템은 액체 냉각 충전 파일 하단에 설치하도록 설계되었으며 특정 고객 요구 사항에 따라 맞춤 설정할 수 있습니다.
냉각 시스템 적용
액체 냉각 초고속 충전 터미널용으로 특별히 설계되어 고전력 애플리케이션에 최적의 열 관리를 보장합니다.
기술 사양
- 적용 가능한 액체 냉각 건 전류: 800A (케이블 길이: ≤7m; 단일 건 사양: 40² 800A 5m)
- 열원 전력: 4.5KW
- 냉각수 유형: 에틸렌 글리콜 용액 또는 실리콘 오일
- 작동 환경 온도: -40°C ~ 55°C
- 입력 전압: 24V DC; 입력 전류: ≤10A; 유량: 0 ~ 7L/min
- 전기 캐비닛과의 통신 모드: 485 (Modbus RTU 프로토콜)
- 소음 수준: ≤60dB
- 주변 온도 범위: -25°C ~ 65°C
- 습도 허용 오차: 5% ~ 90%
- 최대 고도: ≤2000m
- 액체 냉각 장치 치수: 450×280×550mm (W×L×H)
콜드 플레이트 라디에이터 설계
저희는 고객의 전력 소비 데이터 및 열 분포 패턴을 기반으로 맞춤형 내부 유로 설계를 제공합니다. 저희 엔지니어링 프로세스에는 최적의 열 및 유압 성능 목표를 달성하기 위한 반복적인 매개변수 조정을 통한 포괄적인 시뮬레이션 분석이 포함됩니다.
생산 장비 기능
| 장비 유형 | 수량 | 기술 매개변수 |
|---|---|---|
| 터널 브레이징 퍼니스 | 2대 | 최대 용접 치수: 1000mm (W) * 250mm (H), 길이 제한 없음 최대 용접 온도: 950℃ 적용 가능한 재료: 구리, 알루미늄 |
| 진공 브레이징 퍼니스 | 2대 | 최대 용접 치수: 800mm * 1200mm * 800mm 최대 용접 온도: 1200℃ 적용 가능한 재료: 구리, 알루미늄, 스테인리스 스틸 |
| 헬륨 누출 감지 장비 | 2대 | 최대 테스트 치수: 2500mm * 750mm * 700mm 테스트 압력 범위: 0-3MPa 테스트 정밀도: 2g/년 또는 ≤1*10⁻⁶ Pa*m³/s |
| 수압 테스트 장비 | 2대 | 최대 테스트 치수: 2500mm * 1500mm * 1000mm 테스트 압력 범위: 0-5MPa |
| 공압 테스트 장비 | 2대 | 최대 테스트 치수: 제한 없음 테스트 압력 범위: 0-5MPa 테스트 정밀도: 1Pa |
첨단 브레이징 기술
저희 진공 브레이징 공정은 모재보다 낮은 융점을 가진 필러 금속을 사용하여 알루미늄 판을 접합하여 잔류 부식성 플럭스 없이 매우 강력한 접합부를 만듭니다. 이 하이엔드 기술은 균일한 가열, 정밀한 온도 제어를 제공하고, 후속 세척 요구 사항을 제거하며, 부품 왜곡을 최소화합니다.
액체 냉각 시스템 기술
고전력 액체 냉각 시스템은 빠른 열 흡수가 가능한 방열판이 필요합니다. 액체의 높은 비열 용량을 활용하여 저희 시스템은 액체 흐름을 통해 많은 양의 열을 전달하여 수백 와트에서 1킬로와트 이상에 이르는 열을 발산할 수 있습니다.
액체 콜드 플레이트 종류
- 매립형 튜브 액체 콜드 플레이트: 플레이트에 홈을 파고, 내부에 구리 튜브를 매립 및 용접한 다음 용접을 통해 밀봉하여 제작합니다. 액체 밀폐성, 작동 안전성 및 우수한 열 접촉을 위한 높은 평탄도를 보장합니다.
- 삽입형 튜브 액체 콜드 플레이트: 용접 또는 접착 공정을 사용하여 구리 튜브를 알루미늄 판 표면에 삽입하여 제조하며, 최소한의 열 저항을 위해 엄격한 평탄도 제어를 수행합니다.
- 채널형 액체 콜드 플레이트: 드릴링, 압출 및 정밀 가공을 통해 구리 또는 알루미늄 기판에 내부 유로가 형성되고, 마찰 용접 또는 고온 브레이징을 통해 밀봉됩니다.
- 액체 냉각 블록: 고전력 칩 방열을 위해 스키빙 핀 기술을 통해 내부 유로를 생성하여 열 교환 표면적을 최대화합니다.
재료별 냉각 제품
구리 브레이징 액체 냉각 제품
GB200 액체 냉각 모듈, H20 액체 냉각 모듈, 광학 모듈 액체 냉각 모듈 및 기타 구리 콜드 플레이트. 인청동, 은 기반, 니켈 기반 및 금 기반 솔더와 호환됩니다.
알루미늄 브레이징 액체 냉각 제품
LTS 사이펀 라디에이터, 다이캐스트 전자 제어 액체 냉각 박스, 전원 공급 장치 스탬프 액체 냉각 플레이트, 모터 전자 제어 액체 냉각 플레이트, 6G-3DRVC 라디에이터 및 기타 브레이징 액체 냉각 라디에이터.
스테인리스 스틸 브레이징 액체 냉각 제품
액체 냉각 매니폴드, DIMM 액체 냉각 모듈 및 기타 스테인리스 스틸 액체 냉각 매니폴드.
주요 응용 분야
- 레이저 및 의료 장비
- EV 전원 배터리 팩 냉각
- 전력 전자 장치 및 모터 구동 장치
- 마이크로파 5G 전송 시스템
- 재생 에너지 시스템
- IGBT 및 전력 반도체 시스템
- 데이터 센터 및 산업 전력 응용 분야
- 방위 시스템 및 항공 전자 공학
- 연료 전지 및 견인 시스템
품질 보증
저희는 다음을 포함한 포괄적인 테스트 장비를 통해 엄격한 품질 표준을 유지합니다:
- 1 좌표 측정기
- 1 프로젝터 계측기
- 2 수압 고압 테스트 기계
- 4 열 저항 테스트 기계
- 2 액체 누출 테스트 기계
고객 서비스 약속
- 모든 문의에 대한 신속한 응답
- 품질 보증과 경쟁력 있는 가격
- 효율적인 생산 일정
- 최적의 운송 솔루션
- 포괄적인 기술 지원
자주 묻는 질문
귀사는 무역 회사입니까, 아니면 제조업체입니까?
저희는 자동화 및 기계화된 생산을 특징으로 하는 광범위한 경험과 강력한 기술 팀을 갖춘 방열판 및 수냉 플레이트 전문 제조업체입니다.
이전에 상품을 수출한 적이 있으며, 어떤 지역으로 수출했습니까?
총 생산량의 60%가 일본, 인도, 영국, 캐나다, 미국 및 브라질로 수출됩니다.
직원 수는 몇 명입니까?
영업, 구매, 엔지니어링, QA, 창고 및 생산 부서에 약 100명의 직원이 있습니다.
설계에 동의하면 샘플을 제공할 수 있습니까?
예, 대량 생산 전에 확인을 위해 샘플을 제공하며, 필요한 경우 기술 도면도 제공합니다.
어떤 포장 방법을 사용하십니까?
운송 중 최적의 보호를 위해 일반 상자와 튼튼한 천 또는 나무 상자로 맞춤형 포장합니다.
제품 문제에 대한 기술 지원을 제공하십니까?
모든 제품은 배송 전에 완전히 검사됩니다. 문제 발생 시 즉시 기술 솔루션을 제공합니다.
