물 냉각판 알루미늄 액체 냉각판 제품 매개 변수

재료: AL 1100

크기:20*21.3*2cm

무게: 1.198kg

기술: CNC 가공

특징: 높은 냉각 능력

표면 처리: 기름 정화, 정화 및 소화

열전도력: 1200W

물 냉각판/알루미늄 액체 냉각판 (중국 전문 지침)
알루미늄 액체 냉각판 = 알루미늄 합금 액체 냉각 냉각판, 이는 고전력 장비의 물 냉각의 가장 일반적으로 사용되는 핵심 구성 요소입니다.
1기본 개념
전체 명칭: 알루미늄 액체 냉각판/물 냉각용 방열판/액체 냉각판
영어: 알루미늄 액체 냉각판 / 물 냉각판
원리: 내부에서 냉각액 (물/프리즈) 을 사용하여 칩, 전원 장치, 배터리 등에서 열을 빠르게 제거하십시오.
2공통 구조 (이전에 물어본 모든 것을 포함)
CNC 정밀 프레싱 냉판
전체 알루미늄 조각은 흐름 채널로 깎아지고 그 다음 밀폐되고 용접되어 전력 증폭기, 레이저 및 서버에 적합합니다.
알루미늄 진압 냉각판
추출 된 알루미늄 프로파일은 주체로 사용되며 흐름 채널은 통합적으로 형성됩니다. 비용은 저렴하며 큰 대량에 적합합니다.
펠 라디에이터 + 액체 냉각 복합 구조
공기 냉각 핀 + 물 냉각 바닥 판, 열 분산이 더 강합니다.

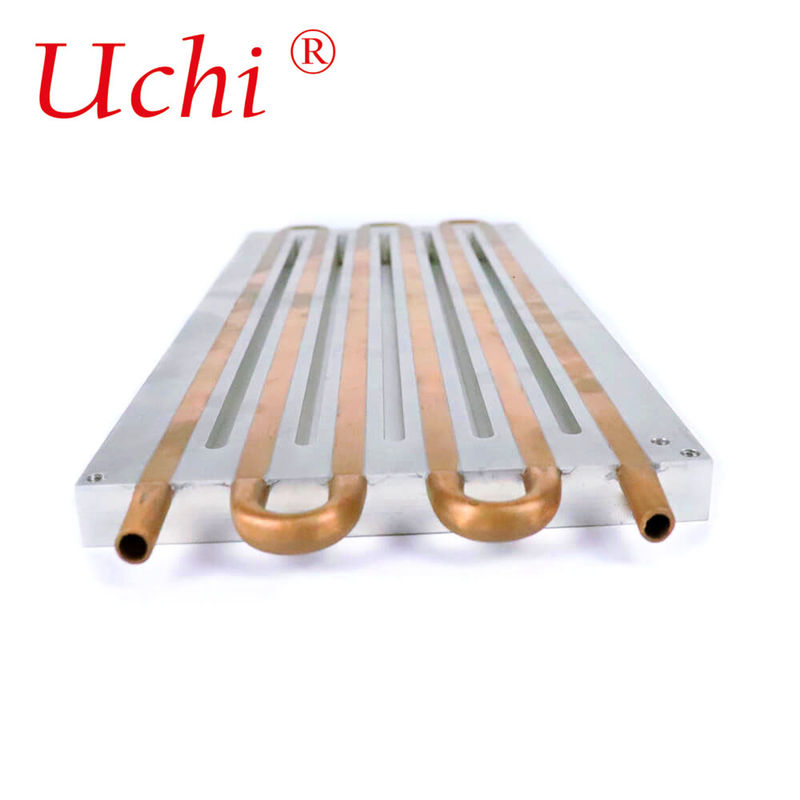

묻힌 파이프/연금 냉각판
구리 튜브는 알루미늄 기판에 묻혀 있고 다시 용접되고 밀폐됩니다. 높은 신뢰성입니다.
III. 주요 특징
소재: AL6061/AL6063/ 1060 순수 알루미늄
장점:
좋은 열 전도성 및 가벼운 무게
구리 냉각판보다 저렴합니다.
유연한 가공 및 다양한 형태로 만들 수 있습니다.
열 분산 효율은 공기 냉각보다 훨씬 높습니다
목적:
전력 증폭기, RF 모듈
신에너지 차량 배터리, 모터, 전자 제어장치
서버, GPU, 에너지 저장장치, 인버터, 레이저 장비
4간단한 비교 (모델을 빠르게 선택할 수 있도록)
CNC 알루미늄 냉판: 고 정밀, 복잡한 흐름 채널 → 고급 장비, 전력 증폭기, 레이저
알루미늄 냉각판: 높은 비용 성능, 빠른 대량 생산 → 배터리, 에너지 저장, 산업용 전원 공급
구리 냉판: 더 나은 열 전도성, 그러나 더 무겁고 더 비싸다 → 초고 열 흐름 밀도 시나리오

알루미늄 액체 냉각판은 강한 열 분산, 가벼운 무게, 중간 비용 및 높은 신뢰성 때문에 거의 모든 산업에 높은 전력, 높은 열 흐름 및 제한된 공간을 제공합니다.그들은 현재 액체 냉각 및 열 분산에서 가장 일반적인 솔루션입니다.
1새로운 에너지 차량 (가장 중요한 애플리케이션)
전력 배터리 냉각판 (배터리 팩 액체 냉각)
모터 컨트롤러, IGBT/SiC 모듈 냉각
자동차 충전기 OBC, DC DC 냉각
전기 구동 장치 냉각
2에너지 저장 시스템/에너지 저장 발전소
에너지 저장 배터리 클러스터 액체 냉장판
에너지 저장 컨버터 PCS 액체 냉각 및 냉각
대규모 산업 및 상업용 에너지 저장 온도 제어 시스템
3데이터센터, 서버, 인공지능 컴퓨팅
GPU/CPU 직접 냉각 물 냉각 보드
서버 머신 액체 냉각
인공지능 교육 서버, 고밀도 컴퓨팅 전력 장비
4광통신, 전파, 전력 증폭기
RF 전력 증폭기 PA
마이크로 웨이브 장치, 레이더 T/R 부품
방송 송신기, 레이저 장비
5산업용 전력전자
인버터, 인버터
고전력 전원 공급 장치, 가전 전원 공급 장치, 인덕션 난방
UPS 끊김 없는 전원 공급
6의료 장비
핵 자기 공명 MRI
CT 기계, 의료 레이저
고정밀 의료 기기의 열 분산
7레이저 및 광 전자 장비
섬유 레이저, 고체 레이저
레이저 절단, 용접, 표시 기계
8철도 운송, 항공우주
고속 철도 견인 변환기
항공기, 항공우주 부하 온도 조절
