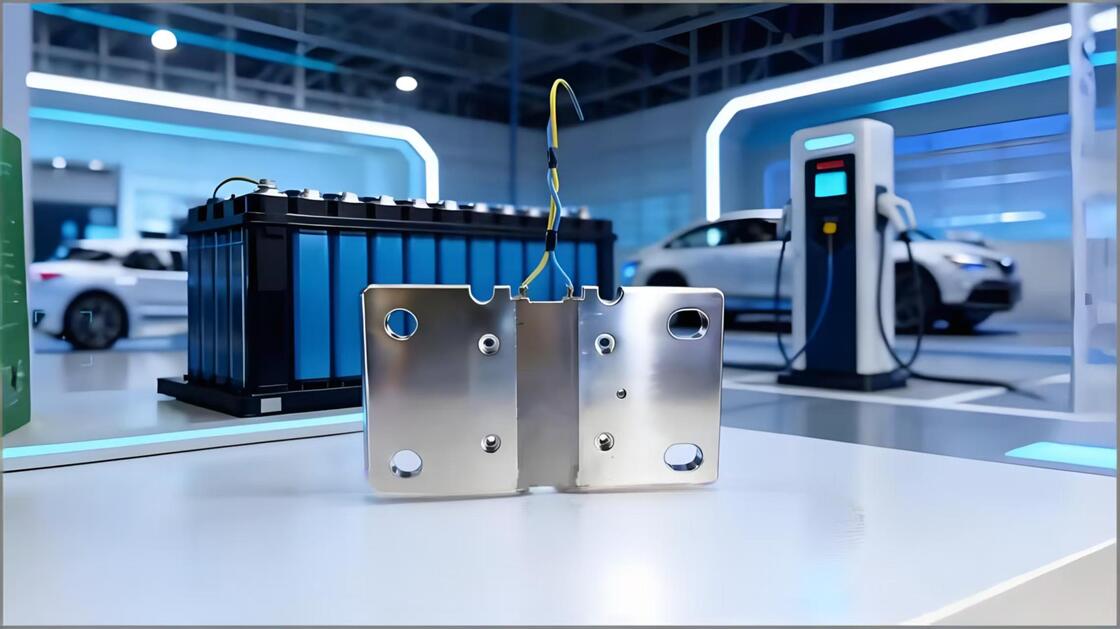

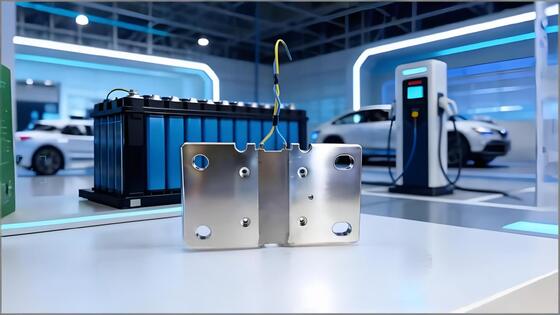

초고속 충전 셔트

I. 기본 원칙

• 현재 샘플링: 주 고속 충전 회로에서 연속으로 연결됩니다. 높은 전류가 통과하면 오름 법칙 (V=I×R) 에 따라 약한 밀리 볼트 수준의 전압 신호가 생성됩니다.
• 실시간 모니터링: BMS (배터리 관리 시스템) 은 이 전압 신호를 수집하고 실시간 충전 전류를 정확하게 계산합니다.
• 안전 관리: 모니터링 된 데이터에 기초하여 BMS는 배터리 셀을 보호하여 과류 및 과열을 방지하기 위해 충전 전력을 동적으로 조정합니다.

II. 주요 기술 특성

• 초고전등기: 표준 등급은 800A / 1000A / 1500A, 최대 2000A까지, 1000V + 고전압 플랫폼에 적합합니다.
• 극저하 내장 저항 및 낮은 전력 손실: 최적화된 구조를 가진 특수 합금 (망가닌과 카르마 등) 으로 만들어지며, 내부 저항이 매우 낮습니다 (일반적으로 50μΩ 정도)낮은 열 생산과 빠른 열 분산.
• 높은 정확성 및 안정성: ±0.5% 이상의 정확성, 전체 온도 범위 (-40°C~125°C) 에서 최소한의 저항 이동으로 정확한 전류 모니터링을 보장합니다.
• 고효율 열분산 구조: 대부분 통합 된 구리 기판 또는 laminated 열 분산 디자인을 채택하고, 공기 / 액체 냉각과 결합하여 높은 전류로 생성되는 열을 빠르게 전달합니다.
• 높은 신뢰성: AEC-Q200 자동차 자격 및 IATF 16949 인증에 적합하며 진동 저항, 부식 저항 및 긴 서비스 수명을 특징으로합니다.

III. 주요 기능적 장점

• 배터리 수명 보호: 배터리 셀에 직접적인 높은 전류 영향을 피하고, 전류 변동을 억제하고, 안전 범위 내에서 충전 온도를 제어하고, 배터리 노화를 줄입니다.
• 보장된 초고속 충전 속도: 저손실 설계는 충전 효율을 손상시키지 않으며 5 분 충전에서 400 km 범위와 같은 초고속 충전 요구를 지원합니다.
• 시스템 안전 장벽: 실시간 초전류 탐지 기능을 제공하여 열 방출에 대한 첫 번째 중요한 방어 라인으로 작동하고 시스템 보호를 활성화합니다.
• 극단적 인 환경 에 적응: -40°C의 극심한 추위 또는 고온 조건에서도 안정적인 정확성과 성능을 유지합니다.

IV. 주요 적용 시나리오

• 새로운 에너지 차량 (EV/PHEV): 보드 OBC (보드 충전기) 및 BMS의 현재 샘플링.
• 초고속 충전소: 480kW, 800kW, 1500kW 고전력 액체 냉각 충전 덩어리
• 에너지 저장 시스템: 대규모 에너지 저장 발전소의 고전류 충전/발전 회로 모니터링.
• 특수 차량: 전기 중량 트럭, 건설 기계 및 전기 선박과 같은 고전력 장비.
