상세 정보 |
|||
| 표면 처리: | 스탬핑 + 표면 마감 | 소음: | 60dB 이하 |
|---|---|---|---|
| 절삭유 종류: | 절삭유 종류 | 크기: | 맞춤형 |
| 치료: | 패시베이션열 전도 | IP 등급: | IP65 |
| 작동 온도 범위: | -40°C ~ 120°C | 소음 범위: | 9.5-25 |
| 열전도율: | 400W/m·K | 깊은 과정: | CNC 가공 |
| 기본 재료: | 알루미늄 또는 구리 | ||
| 강조하다: | 마찰 교반 용접 액체 냉각판,고성능 액체 냉각판,내구성이 뛰어난 FSW 액체 냉각판 |
||
제품 설명

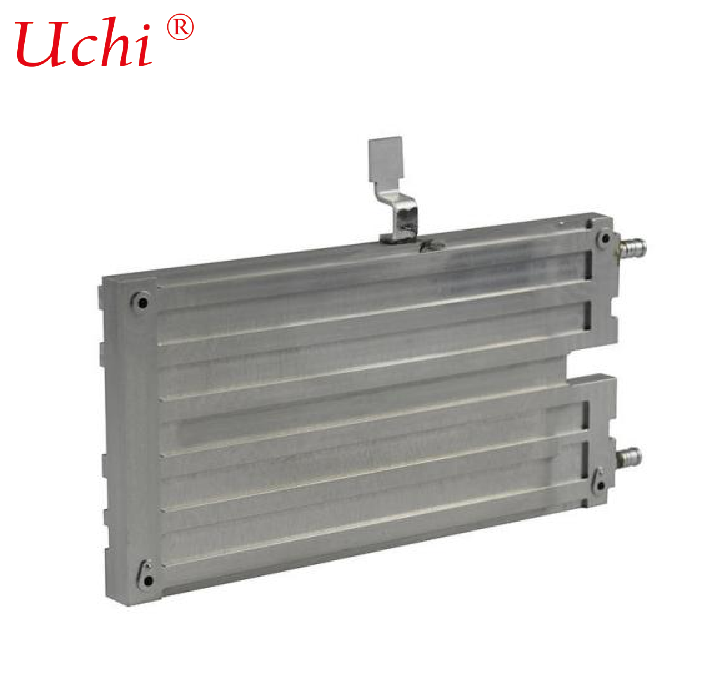

마찰 조화 (FSW) 액체 냉판
마찰 조리 용접 (FSW) 액체 냉판은 알루미늄 합금 열 방출 부품입니다.그것은 흐름 채널과 전체로 덮개 판을 통해 재료 녹는없이 고체 용접을 통해 기본 판을 결합, 높은 신뢰성, 누출 저항 및 진동 저항을 특징으로합니다.
2작업 원칙
- 기판에 기계 흐름 채널 구간.
- 덮개판을 위에 올려 뭉치를 단단히 클램프하십시오.
- 회전 하는 팽창 스핀 이 가닥 을 누르고 가닥 을 따라 이동 한다. 마찰 열 이 금속 을 부드럽게 하여 플라스틱 상태 로 만든다.
- 유연화 된 금속은 뒤집어 넣고, 뒤집어 넣는 핀 뒤에 만들어 튼튼한 용접 매듭을 형성합니다.
- 전체 과정에는 재료 녹기, 용접 철, 용접 필러 금속 또는 보호 가스가 없습니다.
마찰 조동 용접 원리의 스케마
3주요 장점
✅더 뛰어난 힘: 용접 강도는 원금속의 90~95%에 달하며, 용접 결합 (약 50~70%) 보다 훨씬 높습니다.
✅우수한 누출 밀착력: 밀도가 높은 용접은 구멍이 없습니다. 폭발 압력은 1.5 MPa를 초과하여 장기간 고압에서 누출을 보장하지 않습니다.
✅최소 변형: 단단한 상태 용접 공정으로 좁은 열 영향을받는 구역으로 평면성은 0.1 mm/m 내에서 제어됩니다.
✅피로 및 진동 저항성: 정제 된 금속 곡물은 차량 및 에너지 저장 용도와 같은 진동 및 열 순환 조건에서 안정적인 성능을 제공합니다.
✅가벼운 디자인: 벽 두께를 줄일 수 있습니다 (예를 들어 1.5mm에서 1.0mm로), 무게를 20~30% 절감합니다.
✅환경 친화적: 용접 연소 또는 용접 재료 오염이 없으며 낮은 에너지 소비.
✅유연 한 설계: serpentine 채널, 마이크로 채널 및 특수 모양의 채널을 포함한 복잡한 흐름 채널과 호환됩니다.
4일반 재료
- 알루미늄 합금: 6061/6063 (균형 강도 및 열 전도성); 1050/1070 (고열 전도성).
- 구리 합금: 초고열 흐름의 시나리오에 적용되는 더 높은 열 전도성.
- 서로 다른 자료: 알루미늄 구리, 알루미늄 스테인레스 스틸 (FSW 기술의 독특한 장점).
5전형적인 응용 프로그램
