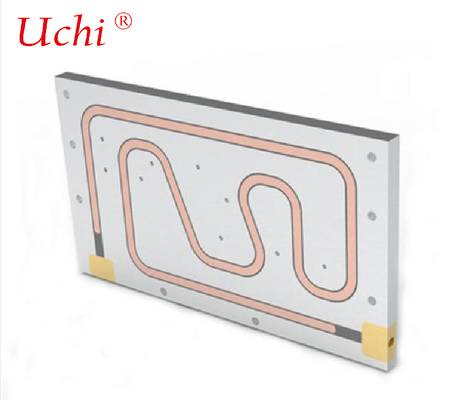

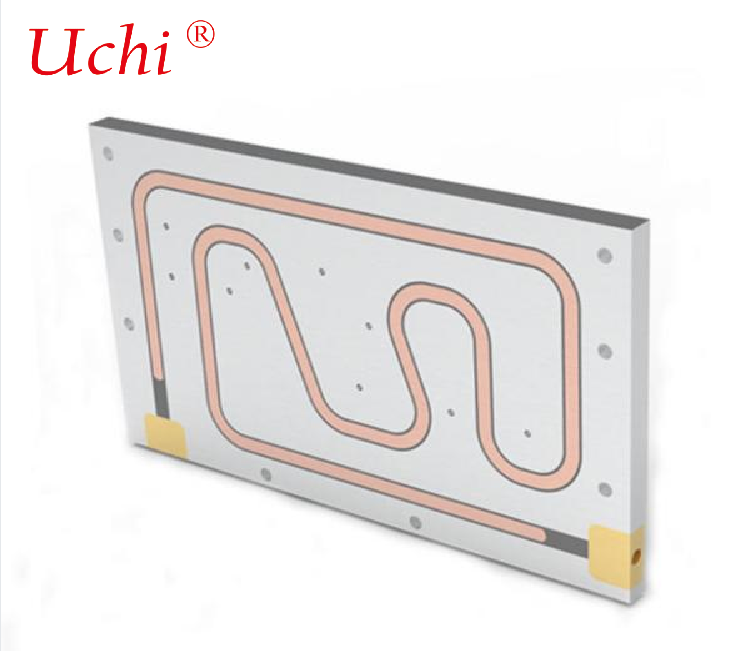

인버터용 액체 냉각 냉각판 (Inverter liquid cold plate)

인버터용 액체 냉각 냉각판 (Inverter liquid cold plate)

1제품 개요

2주요 적용 가능한 프로세스 및 특징

2.1 마찰 조화 (FSW) 버전 (High-end Mainstream)

• 고압 저항: 평상 작업 압력 ≥ 1.5 MPa, 우수한 진동 저항성 및 열 피로 저항성
• 최소 용접 변형과 높은 표면 평면성, 전력 모듈과 우수한 열 접촉을 제공합니다.
• 긴 사용 기간을 필요로하고 강한 진동 아래 작동하는 응용 프로그램에 이상적입니다. 예를 들어 야외 시설, 차량에 장착 된 시스템, 에너지 저장 및 풍력 에너지 장비.

2.2 진공 용접 버전 (비용 효율적인 유형)

• 고비용 성능을 가진 성숙한 프로세스, 낮은 압력 및 정적 작업 조건에 적합합니다.
• 압력 저항: 0.5~1.2 MPa; 가공 중에 상대적으로 큰 열 변형이 발생합니다.
• 실내 전력 주파수 변환기 및 일반 태양광 인버터에 널리 적용됩니다.

3일반 재료

알루미늄 합금 (주류)

• 6061/6063: 강도, 열전도성 및 가공성에서 최적의 전체 성능, 일반 모델의 첫 번째 선택.
• 1050/1070: 고열전도성을 가진 순수한 알루미늄, 초고열분해 요구 사항이 있는 장비용

구리 합금

4내부 흐름 채널 유형

• 세르펜틴 운하: 일반 고전력 인버터용으로, 유동적인 유체 흐름과 안정적인 열 분산이 특징입니다.
• 마이크로 채널: 더 높은 열 교환 효율을 위해 높은 전력 밀도를 가진 컴팩트 인버터에 적용됩니다.
• 평행 분할 흐름 채널: 여러 모듈에 대한 구역별 열 분산을 가능하게 하고 일관된 온도 조절을 보장합니다.

5핵심 기술 매개 변수 (산업 표준)

• 표준 시험 압력: 1.0 MPa, 압력 유지 30 분 후 누출이 없습니다.
• 작동 온도: -40°C ~ +85°C
• 표면 평면성 (FSW 공정): ≤ 0.1 mm/m
• 적용 가능한 냉각 용액: 에틸렌 글리콜 수분 용액, 순수, 전용 냉각 항냉각제

6전형적인 응용 시나리오

7제조 공정 (FSW 프로세스)

8선택 지침

• 야외 발전소, 풍력 발전소, 에너지 저장소 및 장기 진동 환경: 마찰 조화 (FSW) 를 우선시하십시오.
• 실내 정적 장비, 비용 민감한 프로젝트 및 저압 작업 조건: 진공 용접을 선택하십시오.
• 높은 전력 / 높은 열 발생 장비: 마이크로 채널 구조와 결합 된 고 열 전도성 알루미늄 또는 구리 재료를 선택하십시오.
•
