상세 정보 |
|||
| 내식성: | 예, 적절한 코팅을 사용하면 | 서비스: | OEM ODM 관세 사무 |
|---|---|---|---|
| 수로 수: | 6개의 수로 | 적용 가능한 매체: | 물 |
| 제조 표준: | GB3733.1 ～ 3765-83 | 재료 능력: | 알루미늄, 구리 |
| 주요 기술: | CNC 가공 | 프로세스: | 브레이징 스키브 핀 |
| 합금 여부: | 합금인가요? | 표면: | 안오디화, 폴리싱 |
| 가공 서비스: | 냉간 단조, CNC | 지름: | Φ12mm |
| 냉각 방식: | 액체 냉각 | ||
| 강조하다: | 구리 파이프로 된 알루미늄 액체 냉각판,액체 냉각용 다중 프로필 냉각판,구리 파이프 액체 냉각판 보증 |
||
제품 설명

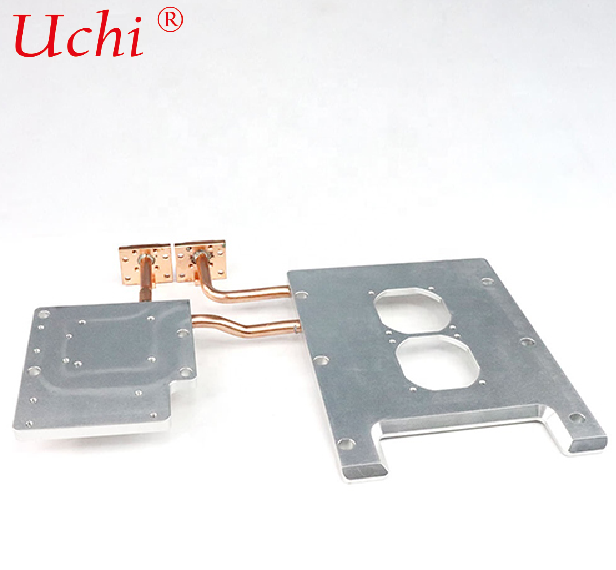

구리 파이프와 함께 다중 프로필 알루미늄 냉각판
1제품 개요
이것은 합성 액체 냉각 열 분산 부품으로 알루미늄 합금 몸과 TP2 구리 냉각 튜브가 내장되어 있습니다. 알루미늄 합금의 장점을 결합합니다.가벼운 무게와 저렴한 비용 红铜 高导热性, 높은 압력 저항성 및 부식 저항성. 그것은 전력 전자 및 산업 제어 장비에 널리 채택 된 냉각 솔루션입니다.
2구조적 특징
주체는 압축 된 알루미늄 프로필 또는 밀린 알루미늄 판으로 만들어집니다. 장착 표면, 고정 구멍 및 특수 모양은 다양한 장비에 맞게 필요에 따라 처리 할 수 있습니다.
냉각 회로는 원회로, 다회로 및 구부러진 흐름 채널을 포함한 유연한 레이아웃을 지원하는 매듭없는 빨간 구리 튜브를 채택합니다.
알루미늄 기반은 접촉 열 저항을 최소화하기 위해 구리 파이프에 밀접하게 고정되어 알루미늄 판에서 냉각액으로 빠른 열 전달을 가능하게합니다.
3주요 장점
✅탁월 한 열 전도성: 붉은 구리는 알루미늄보다 훨씬 높은 열 전도성을 가지고 있으며, 중량 및 고전력 열 생성 부품에 탁월한 열 교환 효율을 제공합니다.
✅신뢰성 있는 압력 저항성 및 누출 밀착성: 매듭 없는 구리 튜브는 정상적인 액체 냉각 시스템 압력 하에서 누출이 0으로 강한 압력 저항과 변형 저항을 자랑합니다.
✅고비용 성능: 알루미늄 바디는 전체 비용과 무게를 제어하고, 주요 열 교환 부위의 구리 튜브는 우수한 냉각 성능을 보장합니다.
✅유연한 가공성: 알루미늄 인형은 복잡한 모양으로 제조 될 수 있으며 구리 튜브는 자유로이 구부러질 수 있으며 비 표준 장비에 완벽하게 적합합니다.
✅광범위한 호환성: 구리 튜브는 냉각액의 노폐에 저항하며 에틸렌 글리콜 수분 용액, 순수 물 및 기타 매체와 오랫동안 안정적으로 작동 할 수 있습니다.
4공통 재료 일치
- 알루미늄 기본: 6061 / 6063 산업 알루미늄 프로파일 및 판 (균형 된 기계적 강도 및 가공성)
- 냉각 튜브: TP2 붉은 구리 튜브 (전용 산업용 순수 구리, 열 전도성, 유연성 및 밀폐 성능이 좋습니다.)
5핵심 기술 매개 변수
- 정상 작업 압력: 0.8~1.2 MPa
- 압력 유지 시험: 1.0 MPa, 30분 후 누출이 없습니다.
- 작동 온도: -40°C ~ +85°C
- 사용 가능한 냉각 용액: 에틸렌 글리콜 수분 용액, 산업용 순수, 전용 항냉제
6주요 응용 시나리오
태양광 인버터, 에너지 저장 인버터, 산업용 주파수 변환기
고전력 전원 공급 장치, 직렬기, 충전 스파일 전원 장치
철도 교통 전자 제어 장비, 산업용 서보 시스템
7주요 제조 과정
Aluminum profile/plate cutting → Tube bending & forming → Copper tube embedding → Compression / glue filling / tube expansion fastening (to reduce contact thermal resistance) → Joint welding → Hydraulic & air tightness test → Precision shaping → Surface treatment → Final inspection
8선택 비교 (FSW 대 / 융합 냉장판 융합)
장점: 빠른 설계 변경, 소량 및 비 표준 제품을위한 저렴한 비용, 그리고 구리 파이프의 편리한 유지 및 교체.
단점: 전체 평면성은 완전히 용접된 냉판보다 약간 떨어집니다. 극심한 진동 및 초고압 작업 조건에는 적용되지 않습니다.
선택 제안: 중소 및 저전력 장비, 맞춤형 프로젝트 및 비용 민감한 애플리케이션에 이 제품을 우선적으로 사용하십시오.
