상세 정보 |
|||
| 열전도율: | ≥ 401W/m·K | 냉각 표면 처리: | 패시베이션열 |
|---|---|---|---|
| 재료: | 구리 + 알루미늄 합금 | 기술: | 용접 및 파이프 벤딩 |
| 특징: | 경쟁력 있는 비용과 효율적인 냉각 | 깊은 과정: | CNC 가공 |
| 장착 옵션: | 나사 구멍 또는 접착 패드 | 절삭유 종류: | 에틸렌 글리콜 용액 또는 실리콘 오일 |
| 열전도율: | 높음(구리: ~400W/mK) | 호환성: | CPU, GPU, 전력 전자 장치에 적합 |
| 최대작동압력: | 5 바 | ||
| 강조하다: | 알루미늄 액체 냉각판,내장된 산소 무함유 구리 튜브,고출력 전자 제어 냉각 |
||
제품 설명
산소 없는 구리 튜브가 탑재된 알루미늄 기판 고압 및 누출 방지 액체 냉각판
제품 개요
임베디드 구리 파이프 액체 냉각판은 CNC 굴곡으로 6061/3003 알루미늄 합금 기판을 채택합니다. 휘어진 통합 TP2 산소 없는 구리 튜브가 알루미늄 굴곡에 임베디드됩니다.진공 용접 또는 간섭 압력 장착 과정, 구리 튜브는 통합 된 구성 요소를 형성하기 위해 알루미늄 기반과 단단히 결합됩니다.냉각 액체는 IGBT와 같은 고전력 부품에서 집중 열을 빠르게 제거하기 위해 연속 된 구리 파이프 내부에 순환합니다., 탑재 ECU 및 에너지 저장 PCS 변환기. 그것은 새로운 에너지 전력 전자 장비의 주류 액체 냉각 부품입니다.
연속 한 조각의 구리 파이프 흐름 채널은 내부 스플레이싱 용접이 없으며 누출 위험을 크게 줄이고 뛰어난 압력 저항을 제공합니다.그것은 고전압 고전력 차량에 장착 된 ECU 및 인버터를 포함하여 높은 신뢰성 냉각 응용 프로그램에 이상적입니다..
주요 장점
✅ 지속적인 구리 파이프 회로, 유출 위험도 매우 낮다 굽힘을 통해 단일 매듭없는 산소 없는 구리 튜브에서 제조되며 중간 용접 관절이 없습니다. 관절은 입구와 출구에서만 배치됩니다.모든 단위는 배달 전에 수정 및 공기 밀착 누출 테스트를 통과, 장기적인 차량 진동 및 고저온 사이클 조건에서 안정적인 성능을 제공합니다.
✅ 고열류 열분해를 위한 구리-알루미늄 복합 구조 산소 없는 구리 는 지역 온도 지점 에서 열 을 빠르게 흡수 하기 위해 탁월 한 열 전도성 을 자랑 합니다. 알루미늄 합금 기판 은 평평 한 장착 표면 과 구조적 지원 을 제공합니다.고전력 장치의 로컬 과열 문제를 해결하기 위해 열 분산 성능과 가벼운 설계의 균형을 맞추기.
✅ 열 시뮬레이션으로 완전히 사용자 정의 가능한 흐름 채널 뱀, U 모양 및 특수 모양의 다 경로 흐름 채널은 요구에 따라 설계 될 수 있습니다. 구리 튜브 라우팅은 열 소스의 위치에 따라 계획 될 수 있습니다. 기판 윤곽,장착 대동기, 포지셔닝 홀과 입구/출구 커넥터 포지션은 모두 제한된 장비 공간에 맞게 비표준적으로 사용자 정의 할 수 있습니다.
✅ 고전압 작업 조건에 대한 고압 저항 산소 없는 구리 튜브는 높은 기계적 강도를 가지고 있습니다. 정상적인 작업 압력은 1.0 MPa에 도달하고 강화 된 버전은 최대 1.6 MPa까지 지원합니다.기존의 구덩이형 냉각판보다 훨씬 높습니다.고전압 ECU 및 에너지 저장 컨버터 응용 프로그램에 적합합니다.
✅ 자동차 품질 관리, IATF16949 생산 표준 전체 프로세스 가공 및 검사, 판 평면성의 엄격한 통제. 애노딩, 반성 및 단열 코팅이 제공됩니다. 프로토 타입 샘플링,소량 실험 및 대량 생산이 지원됩니다..
✅ 통제 할 수 있는 진행 시간 구멍 용접 냉판과 비교하면 튜브 임베디션 프로세스는 빠른 프로젝트 검증을 위해 적합한 짧은 생산 주기를 특징으로합니다.
적용 시나리오
🔹 IGBT 모듈 🔹 고전력 레이저 장비, 의료 전원 공급 장치, 철도 통행 전력 모듈 🔹 산업용 고전력 주파수 변환기용 고전력 전원 공급 장치, SVG, 열 분산

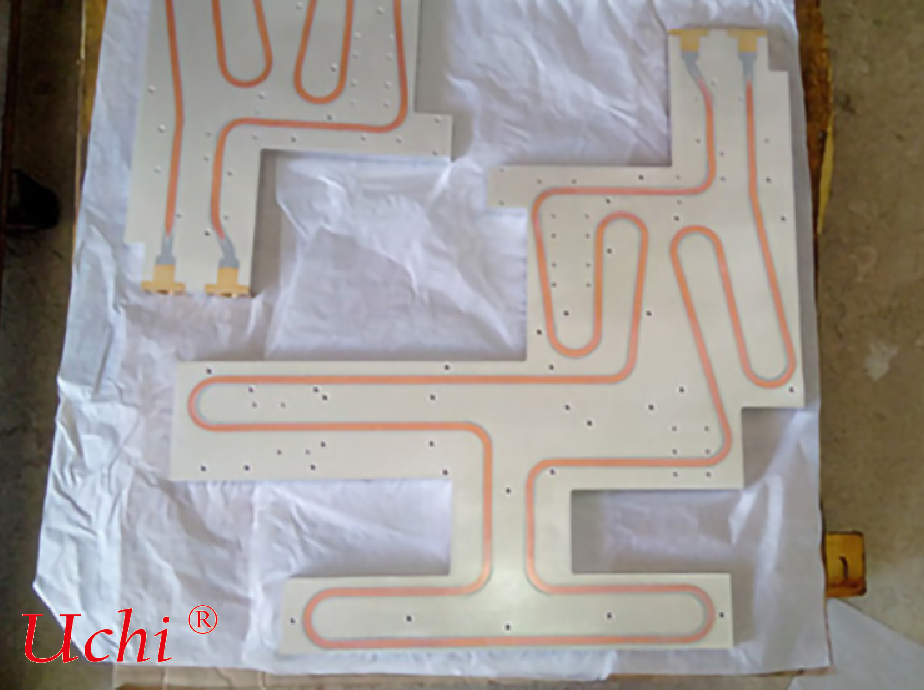

주문형 특수 모양의 알루미늄 냉각판과 내장 된 뱀 모양 산소 없는 구리 흐름 채널. 여러 장착 구멍이 기판에 예약되어 있습니다.통합 된 구리-알루미늄 용접 구조는 높은 압력 저항과 누출 방지 성능을 달성합니다.그것은 차량에 장착 된 전자 제어 시스템의 고 전력 열 분비를 위해 설계되었습니다. 윤곽, 흐름 채널 및 커넥터의 사용자 정의가 가능합니다.
