상세 정보 |
|||
| 바디 컬러: | 하얀색 | 가공 서비스: | CNC 가공 + 마찰교반용접 |
|---|---|---|---|
| 채널 폭: | < 0.3mm | 방열 용량: | 1400W |
| 크기: | 585*596*18mm | 표면 거칠기: | 1.2 음 |
| 보증: | 1년 | 소음: | 17dA |
| 소음 수준: | 25.6dB(A) | 접합 기술: | 진공 납땜질 |
| 제품 기술: | 지퍼 핀 + 표면 마감 | 전원 공급 장치 요구 사항: | AC 220V, 50Hz |
| 재료: | 구리/알루미늄 | ||
| 강조하다: | 구리 튜브가 있는 액체 냉각판,알루미늄 합금 기반 냉각판,고전력 장치용 누출 방지 냉각판 |
||
제품 설명

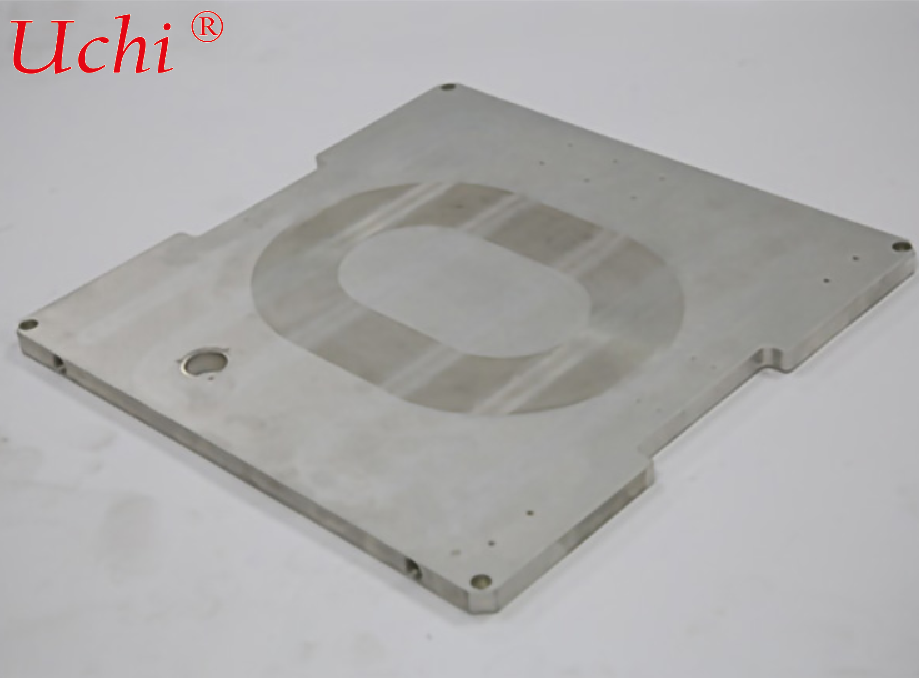

단일 디스크 섬유 레이저를 위한 액체 냉각판
제품 개요
이 700W 단일 디스크 섬유 액체 냉각판은 700W 단일 디스크 섬유 레이저를 위해 특별히 개발되었습니다. 그것은 가이드 섬유 코일과 펌프 소스 구성 요소를 지원합니다.레이저 작동 중에 발생하는 열을 신속히 제거합니다., 광섬유 및 펌프 소스의 작동 온도를 조절하고, 열 왜곡을 억제하고, 레이저 전력 및 빔 품질의 장기 안정성을 보장합니다.
두 가지 제조 옵션이 있습니다: 내장 된 구리 파이프 알루미늄 액체 냉각판 및 통합 된 구멍 유형의 액체 냉각판. 기판 윤곽, 섬유 윙 영역,장착 구멍 위치와 입구 / 출구 포트 모두 레이저 하우스 구조에 따라 사용자 정의 될 수 있습니다흐름 채널은 CFD 열 시뮬레이션을 통해 최적화되어 낮은 흐름 저항과 균일한 표면 온도를 제공합니다.지역 핫스팟을 제거하고, 섬유 레이저 장비의 장기간 연속 작동을 수용하는 것.
주요 장점
✅ 광학 부품을 보호하기 위한 정확한 온도 균일성 시뮬레이션 최적화 된 serpentine 흐름 채널 디자인을 채택하여 판 표면에 탁월한 온도 차이 조절을 달성합니다. 지역 섬유 과열 및 열 렌즈 효과를 방지합니다.빔 품질 변동 없이 700W 레이저를 위한 장기 연속 레이저 방출을 가능하게 합니다., 펌프 소스의 서비스 수명을 연장하고 섬유를 얻습니다.
✅ 요구에 따라 선택할 수 있는 두 가지 프로세스 옵션 탑재된 구리 파이프 버전: 알루미늄 판에 탑재된 매듭없는 산소 없는 구리 파이프, 고압 저항과 낮은 누출 위험,고압 및 연속 레이저 장비에 이상적입니다.. 홀리형 버전: 전체적으로 밀링 및 용접 된 알루미늄 기판, 더 큰 열 교환 면적, 우수한 표면 온도 균일성 및 더 가벼운 전체 무게.
✅ 냉장고 부하를 줄이기 위한 낮은 흐름 저항 설계 흐름 경로는 낮은 압력 하락을 위해 특별히 최적화되어 순환 물 펌프의 전력 소비를 줄이고 온도 제어 시스템의 총 에너지 소비를 줄입니다.
✅ 높은 조립 부착을 위한 정밀 기판 가공 정밀 CNC 프레싱으로 제조됩니다. 섬유 윙 표면의 평면성은 엄격하게 통제됩니다.모듈 장착 구멍과 위치 핀 구멍은 조립 중에 쉽게 정렬되고 단단하게 적합합니다., 인터페이스 열 저항을 줄입니다.
✅ 장기간 안정적인 운용을 위해 엄격한 누출 탐지 모든 완성된 단위는 유출을 보장하기 위해 수직 압력 유지 테스트와 헬륨 누출 검사를 받습니다. 선택적 인 고화 방지 표면 처리.황폐화 및 진식 보호를 위해 이온화 된 물과 에틸렌 글리콜 냉각액과 호환.
✅ 비표준 맞춤화 및 빠른 샘플링 레이저 내부 구조, 섬유 코일 크기 및 열 공급원 분포에 기초한 윤곽, 흐름 채널 및 커넥터 사양의 사용자 정의. 프로토타입 검증을 지원합니다.소량 시험 생산 및 대량 생산.
적용 시나리오
🔹700W 연속파 단일 디스크 섬유 레이저 🔹섬유 레이저 절단, 레이저 표시 및 레이저 용접 장비 🔹레이저 이득 섬유 코일 및 펌프 소스 모듈의 열 분산 🔹중소 및 저전력 섬유 레이저 소스의 통합 열 관리
