제품 설명

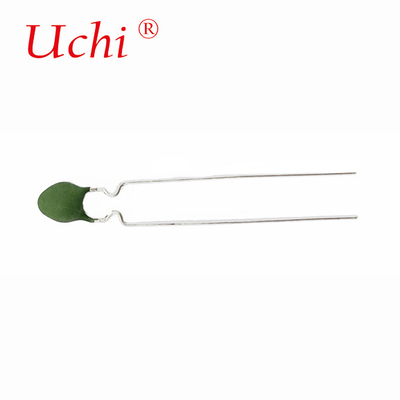

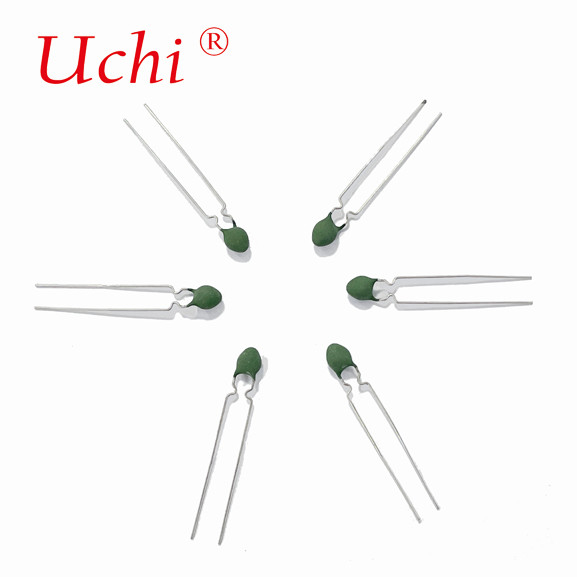

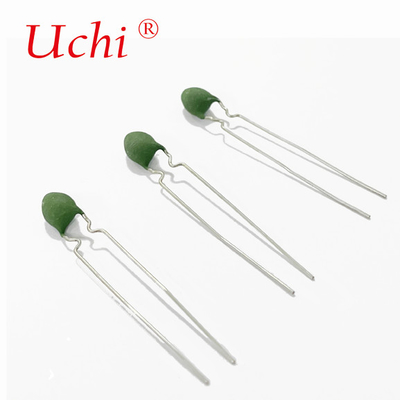

PTC MZ21-332 PTC 온도 조절기
설명
이 케이스 타입 Posi-R는 에어컨에서 모터를 시작하기에 이상적입니다.
선형 PTC 열전도 (LPTC) 저항은 온도가 선형적으로 상승함에 따라 증가합니다. 전체 온도 범위에서 사실상 선형 긍정적 인 온도 계수를 표시합니다.측정 및 제어 시스템에 적합합니다, 온도 보완. 건설 재료는 주로 반도체 단 결정적 실리콘, 또한 실리콘 온도 센서, 실리콘 온도 센서,때때로 실리스터라고도 불립니다.온도 계수는 양수이기 때문에, 실리콘 온도 센서는 시스템이 과열될 때 안전 작동을 나타냅니다.그래서 실리콘 온도 센서는 매우 신뢰할 수 있으며 매우 긴 운영 수명을 가지고 있습니다Hermetically 밀폐 된 유리 패키지, 축 납, 2 선, 높은 온도 및 습기 환경에서 작동 할 수 있습니다. 작은 크기의 선형 PTC 열기, 밀도,자동 설치에 편리합니다..
적용
· 산업 자동화 제어 장비.
· 가전기온도 감지 및 보상.
· 정밀 회로 및 결정 오시레이터 온도 보상
· 실리콘 반도체 장치의 온도 보상
· 기기 증폭기의 온도 보상.
· A/D 변환기 온도 보상 · 마이크로 모터 타이밍 제어
· 자동차 온도 감지 및 제어
· 의료 장비의 온도 감지 및 제어
· 선형 PTC 온도 계열의 응용 분야는 또한 변속기, 엔진 오일 및 냉각액, 난방 시스템, 과열 보호, 증폭기, 전원 공급 장치, 변환기, 텔레미터, 컴퓨터,자기 증폭기, 온도 측정, 기상학, 온도 조절 및 과온 보호.
사양
1부명:PTC MZ21-332
2외관의 사양
2-1,차원 (mm)
| Dmax | 4.0 |
| Tmax | 4.5 |
| d | 00.5±0.05 |
| F | 50.0±0.5 |
| L1max | 6.0 |
| L2분 | 25 |
2-2, 재료와 표시:
1 포장형: 포장형
2캡슐화 재료: 실리콘 라진
3캡슐 색: 녹색
4) 납물질: 구리 와이어
5.연구자 모양:내쪽 구부러진 발형
6. 납 없는 (RoHS 준수)
3전기적 특성
| 아니 | 항목 | 특징 | 시험 조건 및 방법 |
|
2.1 |
제로 전력 저항 및 허용되는 오차
|
3.3K오±30% |
2시간 동안 25°C±2°C의 공기 중에 놓은 후 1.5vdc를 초과하지 않는 전압으로 측정합니다. 그림 2 |
|
2.2 |
전환 온도 (큐리 온도) |
T25=75±7°C |
저항 온도 특성 (곡선) 2 × R25 저항 값에 대응하는 온도는 스위치 온도로 지정됩니다. |
|
2.3 |
가등식 작동 전압 |
220VAC |
장기적인 정상적인 작동을 허용하는 요소의 저항 전압 |
| 2.4 | 최대 작동 전류 (아이맥스) | 60mA | PTC에서 흐를 수 있는 최대 초기 전류는 최대 전류로 지정된다. |
|
2.5 |
전압을 견딜 수 있습니다
|
600VAC/60S ΔR/Rn≤ ±20% |
시작 전류: 0.06a, 시작 전압 220VAC, 지속 10s; 다음 60s를 위해 고전압 (600vac) 으로 변환됩니다. 정상 온도와 압력 하에서 4-5 시간 동안 회복 후,평준 제로 전력 저항 값이 다시 테스트됩니다.. |
|
2.6 |
행동 시간I=60mA |
0.4-2S |
|
|
2.7 |
작동 온도 범위 |
-40°C~+125°C | |
