상세 정보 |
|||
| 최대전압: | 최대 250V | 임피던스: | 250Ω |
|---|---|---|---|
| 캡슐화: | DO-35 | 주택: | 실리콘 코팅 |
| 모양: | 굴대이 납을 첨가합니다 | 서미스터 크기: | 맞춤형 |
| 뮤리 온도: | 50~120C | 납재료: | 주석 도금 구리 또는 니켈 도금 리드 |
| 코팅 رز인: | 규소 | 기술: | 세라믹 복합물 |
| 차원: | 27mm | 두께: | 7.0 밀리미터 최대 |
| 리드선 형태: | 잘 아는 | ||
| 강조하다: | PTC 열기구 과열 보호,MZ6 시리즈 PTC 열매,과열 보호 장치가 있는 열기구 |
||
제품 설명

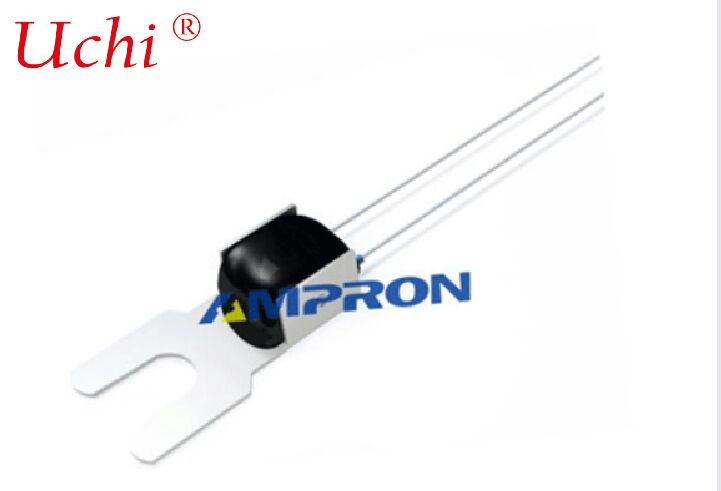

MZ6 시리즈 PTC 서미스터 – 과열 보호 전용
제품 소개
MZ6 시리즈는 주변 환경 및 전자 부품의 온도 변화를 정확하게 감지할 수 있는 과열 보호용 특수 목적 PTC 서미스터입니다. 컴팩트한 크기와 낮은 열 용량을 특징으로 하며, 온도 상승에 빠르게 반응하고 스위칭 전원 공급 장치, 전력 장치 및 기타 장비의 과열 이상을 실시간으로 모니터링합니다.
작동 원리
정상적인 주변 온도 및 작동 조건에서 PTC 서미스터의 저항 Rp는 기준 저항 Rs보다 낮으며 출력 전압은 낮은 수준을 유지합니다.
주변 온도가 정격 보호 온도를 초과하면 PTC 저항이 급격히 상승하여 Rs를 훨씬 초과합니다. 출력 전압이 즉시 상승하여 후방 제어 회로를 트리거하고 과열 보호를 활성화하여 효과적인 장비 안전 보호를 실현합니다.
제품 특징
- 완전한 구조 유형: 표준 MZ6 스루홀 타입 및 MZ6T 와이어 하네스 타입으로 다양한 설치 시나리오에 적합합니다.
- 넓은 보호 온도 범위: 60°C~170°C, 다양한 온도 사양 선택 가능.
- 빠른 온도 상승 응답으로 과열 위험 조기 경고.
- 안정적인 재료 성능으로 우수한 내노화성 및 장기간 연속 작동 중 낮은 감쇠.
- 컴팩트하고 소형화된 디자인으로 유연한 배치 및 쉬운 설치 및 고정이 가능합니다.
- 자가 복구 과열 보호; 온도가 떨어진 후 수동 조작 없이 자동으로 재설정됩니다.
- 성숙한 제조 공정 및 내충격성으로 전체 기계 매칭에 대한 높은 신뢰성을 보장합니다.
응용 분야
- 스위칭 전원 공급 장치 모듈의 과열 보호;
- 모터, 변압기, 인덕터와 같은 전력 전자 장비;
- MOSFET, IGBT 등 전력 반도체 장치;
- 모터 코일 및 권선의 온도 모니터링 및 과열 보호.
