상세 정보 |
|||
| 안에 국민 총수요에: | -0.3V 내지 8V | OUT에서 GND로: | -0.3V 내지 6V |
|---|---|---|---|
| SOT-23-3, θJA: | 283℃/W | SOT-89-3, θJA: | 101℃/W |
| 접합 온도: | +150C | 저장 온도 범위: | -65~+150℃ |
| 리드온도 (납땜, 10대): | +260C | HBM: | 8000V |
| mm: | 400V | CDM: | 1000V |
| 강조하다: | 저전력 LDO 전압 조절기,초하류 CMOS 조절기,저소음 LDO 전압 조절기 |
||
제품 설명

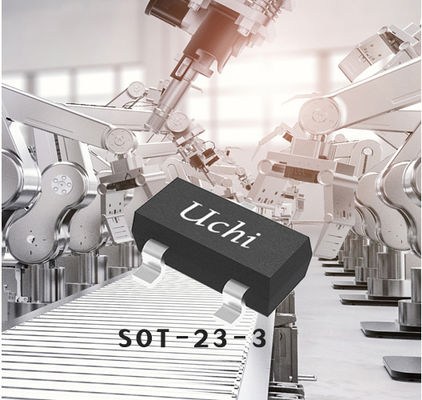

높은 정확성, 낮은 소음, 낮은 전력 LDO 1μA 초저전류 소비 및 낮은 탈락 CMOS 전압 조절기
SGM2034는 초저전류 소비, 낮은 출력 전압 및 높은 정확도의 선형 조절기입니다. 그것은 단지 1μA (TYP) 전류 소비로 250mA 출력 전류를 공급 할 수 있습니다.전형적인 탈전 전압은 100mA에서 70mV입니다.작동 입력 전압 범위는 1.7V에서 7.5V이며 고정 출력 전압은 1.2V, 1.8V, 2.5V, 2.8V, 3.0V, 3.3V, 3.6V입니다.3.8V,4.0V,4.5V 및 5.0V.다른 특징은 단축 전류 제한 및 열 종료 보호입니다.SGM2034은 녹색 SOT-23-3 및 SOT-89-3 패키지로 제공됩니다.-40°C에서 +85°C까지 작동 온도 범위에서 작동합니다..
주요 특징
● 작동 입력 전압 범위: 1.7V ~ 7.5V
● 고정 출력 1.2V, 1.8V, 2.5V, 2.8V, 3.0V, 3.3V,3.6V, 3.8V, 4.0V, 4.5V 및 5.0V
● 250mA 출력 전류
● 고 출력 전압 정확성: +25°C에서 ±1.2%
● 초저静電 전류: 1μA (TYP)
● 저출력 전압: 100mA에서 70mV (TYP)
● 낮은 역 누출 전류:0.4μA (TYP) VOUT > VIN
● 전류 제한 및 열 보호
● -40°C 에서 +85°C 까지 작동 온도 범위
● 녹색 SOT-23-3 및 SOT-89-3 패키지로 제공됩니다.
신청서
웨어러블 장치
스마트 폰
휴대용 장비
스마트 폰
휴대용 장비
전형적 사용법
핀 구성
핀 설명
제품 선택 가이드
핀 구성
핀 설명
제품 선택 가이드
| 부문 번호 |
VOUT (V)
|
VIN
(V)
|
출력
전류
(mA)
|
중퇴
전압
(mV)
|
지상 전류
(부하 없이)
(μA)
|
출력 전압
소음
(μVRMS)
|
PSRR
@1kHz
(dB)
|
패키지
|
특징 |
|---|---|---|---|---|---|---|---|---|---|
|
SGM2013
|
1.2,1.5,1.8,2.5,2.8,3.0,3.3
|
20.5 ~ 5.5
|
300
|
270
|
100 | 140 | 72 |
SOT-89-3
|
낮은 전력, 낮은 소음, 3 터미널 LDO
|
|
SGM2019
|
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3어드저
|
20.5 ~ 5.5
|
300
|
270
|
100 | 30 | 74 |
SOT-23-5,SC70-5
|
낮은 전력, 낮은 소음, 높은 PSRR LDO
|
|
SGM2021
|
0.9,1.2,1.3,1.5,1.8,2.1,2.5,2.8,3.0,3.35번0
|
20.5 ~ 5.5
|
300
|
270
|
120 | 140 | 71 |
SOT-23-3
|
낮은 전력, 낮은 소음, 3 터미널 LDO |
|
SGM2028
|
1.8,2.8,3.0,3.3어드저
|
20.5 ~ 5.5
|
500 |
270
|
115 | 30 | 73 |
SOT-23-5
|
500mA, 낮은 전력, 낮은 소음, 높은 PSRR LDO
|
|
SGM2031
|
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3
|
20.5 ~ 5.5
|
250 |
230
|
95 | 140 | 72 |
UTDFN-1×1-4L
|
미니 패키지, 저전력, 높은 PSRR LDO
|
|
SGM2032
|
0.9,1.3,2.1,2.7,2.9,3.1,3.2,3.6,4.2,5.0어드저
|
20.5 ~ 5.5
|
300 |
270
|
120 | 30 | 75 |
SOT-23-5,SC70-5
|
낮은 전력, 낮은 소음, 높은 PSRR LDO
|
|
SGM2033
|
1.2,1.8,2.5,2.8,2.85,2.9,2.95,3.0,3.3,4.2,5.0어드저
|
10.8~5.5
|
250 |
62
|
13.5 | 20 | 94 |
SOT-23-5,UTDFN-1×1-4AL
|
극저소음, 높은 PSRR
|
|
SGM2034
|
1.2,1.8,2.5,2.8,3.0,3.3,3.6,3.7,3.8,4.0,4.5,5.0
|
1.7 ~ 55
|
250 |
75 @ 100mA
|
1 | 27 |
SOT-23-3, SOT-89-3
|
초저전류 소비, 낮은 탈퇴
|
|
|
SGM2035C
|
1.8,2.8,3.0,3.3어드저
|
20.5 ~ 5.5 | 500 |
250
|
115 | 30 | 73 |
TDFN-2×2-6L,UTDFN-1.6×1.6-6L
|
500mA, 미니 패키지, 낮은 전력, 낮은 소음, 높은 PSRR LDO
|
|
SGM2035S
|
1.0,1.1,1.2,1.5,1.8,2.5,2.8,3.0,3.3어드저
|
10.6 ~ 5.5
|
500 |
275
|
30 | 60 | 76 |
UTDFN-1.6×1.6-6L,TDFN-2×2-6L
|
500mA, 낮은 탈락, 낮은 전력, RF 선형 조절기
|
|
SGM2036
|
0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.8,1.85,2.1,2.2,2.3,2.5,2.6,2.7,2.8,...adj
|
10.6 ~ 5.5
|
300 |
165
|
20 | 30 | 70 |
UTDFN-1×1-4L,SOT-23-5,SC70-5
|
미니 패키지, 낮은 IQ소음 낮고 PSRR LDO 높습니다.
|
|
SGM2036S
|
0.75,0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.6,1.8,1.85,2.1,2.5,2.8,2.9,3.0,...adj
|
10.6 ~ 5.5
|
300 | 190 | 30 | 13 | 86 |
XTDFN-1×1-4L,SOT-23-5,SC70-5
|
300mA, 낮은 전력 및 낮은 탈락 RF 선형 조절기
|
|
SGM2037
|
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6어드저
|
00.8~5.5
|
500 |
120
|
37 | 25 | 71 |
SOT-23-5, SOT-23-6, UTDFN-1.2×1.2-6L
|
낮은 소음, 매우 낮은 중퇴
|
|
SGM2037H
|
어드
|
00.8~5.5
|
500 |
120
|
37 | 25 | 71 |
XTDFN-1.2×1.2-6L
|
500mA, 낮은 소음, 매우 낮은 탈락 편향 철도 CMOS 전압 조절기
|
| SGM2038 |
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6
|
00.8~5.5
|
500 |
120
|
37 | 25 | 71 |
UTDFN-1.2×1.2-4L
|
낮은 소음, 매우 낮은 중퇴
|
|
SGM2039
|
0.8,0.9,1.0,1.05,1.1,1.2,1.8,2.5,2.8,3.0,3.3,4.2어드저
|
10.8~5.5
|
1000 | 88 | 55 | 11 | 88 |
XTDFN-1.6×1.2-8L
|
빠른 일시 반응, 1A, 낮은 소음, 낮은 전압, 낮은 탈락 선형 조절기
|
|
SGM2040
|
1.2,1.5,1.8,2.5,2.8,3.0,3.3,3.6,4.0,4.2,5.0
|
1.7 ~ 75
|
250 |
60 @ 100mA
|
1 | 27 |
SOT-23-5,UTDFN-1×1-4AL
|
초저전류 소비, 낮은 탈퇴
|
우치 전자제품은 산업 자동화, 새로운 에너지, 자동차, 통신, 컴퓨팅,소비자 전자제품 및 의료 장비용 애플리케이션.
이 솔루션은 스마트 폰 및 태블릿에 통합 회로의 적용을 보여줍니다. 올바른 제품을 선택하는 데 도움이되는 경우 기술 지원 팀에 문의하십시오.
