상세 정보 |
|||
| 전압: | -0.3V 내지 6V | SW3, VO3 전압: | -0.3~10V |
|---|---|---|---|
| VO2 전압: | -6.5V~0.3V | SW2 전압: | -6.5V~5.5V |
| TQFN-3×3-16L, θJA: | 45℃/W | 접합 온도: | +150C |
| 저장 온도 범위: | -65~+150℃ | 리드온도 (납땜, 10대): | +260C |
| HBM: | 3000V | CDM: | 1000V |
| 강조하다: | 트리플 출력 AMOLED 디스플레이 IC 칩,고전력 모스페트 IC 칩,통합 회로 전원 공급 칩 |
||
제품 설명
삼중 출력 AMOLED 디스플레이 전원 공급 장치 집적 회로 IC 칩
SGM3836A는 VAVDD, VELVDD 및 VELVSS가 필요한 AMOLED 디스플레이에 전원을 공급하도록 설계되었습니다. 이 장치에는 두 개의 부스트 컨버터(VELVDD용 VO1, VAVDD용 VO3)와 VELVSS용 반전 벅-부스트 컨버터 VO2가 통합되어 있습니다. 3개 컨버터 모두의 출력 전압은 디지털 인터페이스 제어 핀(CTRL)을 통해 디지털 단계로 프로그래밍할 수 있습니다. SGM3836A는 녹색 TQFN-3×3-16L 패키지로 제공됩니다. -40℃ ~ +85℃의 주변 온도 범위에서 작동합니다.
주요 특징
● 입력 전압 범위: 2.9~4.5V
● 동기식 부스트 컨버터(ELVDD)
100mV 단계의 4.6V ~ 5.0V 출력 전압
4.6V 기본 출력 전압 1% 정확도
경로 손실 보상(FBS)을 위한 출력 전압 감지 핀
● 동기식 반전 승강압 컨버터(ELVSS)
-5.4V ~ -1.4V 출력 전압(100mV 단계)
-2.5V 기본 출력 전압 -2.5V에서 1.2% 정확도
● ELVDD 및 ELVSS 결합 출력 전류 용량
4.6V/-2.5V(VIN = 3.1V)에서 최대 800mA
4.6V/-2.7V(VIN = 3.1V)에서 최대 780mA
4.6V/-3.0V(VIN = 3.1V)에서 최대 750mA
4.6V/-4.0V(VIN = 3.1V)에서 최대 630mA
4.6V/-5.4V(VIN = 3.1V)에서 최대 510mA
● 동기식 부스트 컨버터(AVDD)
300mV 단계의 5.8V~7.9V 출력 전압
6.1V 기본 출력 전압
1% 정확도
100mA 출력 전류 성능
● VIN 및 VOUT 양방향 절연
● 단락 보호(SCP)
● 과부하 보호
● 열 차단
● VELVSS 시작 지연: 10ms
● 단락 및 OLP 감지 시간: 1ms

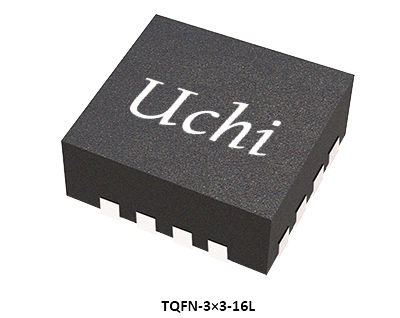

● 녹색 TQFN-3×3-16L 패키지로 제공
응용
스마트폰 및 태블릿
액티브 매트릭스 OLED 디스플레이
액티브 매트릭스 OLED 디스플레이
일반적인 응용

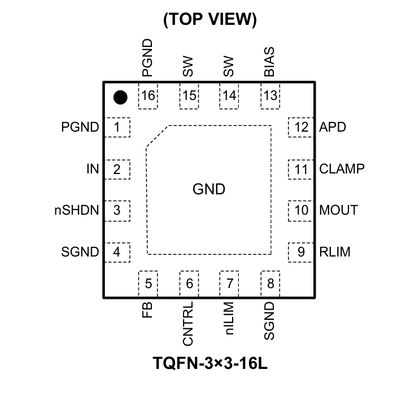

핀 구성
핀 설명
제품 선택 가이드
핀 구성
핀 설명
제품 선택 가이드
| 부품 번호 |
EL 출력 전류
맥스
(엄마)
|
빈
최소
(다섯)
|
빈
맥스
(다섯)
|
산출
채널 번호
(다섯)
|
제어
인터페이스
|
출력
|
패키지
|
특징 |
|---|---|---|---|---|---|---|---|---|
|
SGM38042B
|
100
|
2.7 | 5.5 | 3 |
1선
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.51×2.10-15B
|
웨어러블 기기용 SIMO, 삼중 출력
|
|
SGM38045
|
70 | 2.7 | 4.8 | 3 |
1선
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.2×2.4-17B
|
웨어러블 장치를 위한 인덕터 없는 삼중 출력
|
|
SGM38046
|
90 | 2.7 | 5.5 | 3 |
1선
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-16B
|
웨어러블 장치용 삼중 출력
|
|
SGM3851A
|
400 | 2.9 | 4.5 | 3 |
1선
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
스마트폰용 삼중 출력
|
|
SGM3836A
|
600 | 2.9 | 4.5 | 3 |
1선
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
스마트폰용 삼중 출력
|
|
SGM3837
|
600 | 2.9 | 5 | 3 |
1선
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.0×2.0-25B
|
스마트폰용 삼중 출력
|
|
SGM3838
|
700 | 2.5 | 4.8 | 3 |
1선
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.5×2.5-36B
|
스마트폰 및 PAD용 삼중 출력
|
|
SGM3839
|
1200 | 2.5 | 4.8 | 3 |
1선
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.90×2.96-49B
|
스마트폰 및 PAD용 삼중 출력
|
|
SGM3842
|
1000 | 2.9 | 4.8 | 4 |
1선
|
AVDD/ELVDD/ELVSS/DVDD
|
WLCSP-2.5×2.9-42B
|
4출력, 직렬 AMOLED 디스플레이 스마트폰 및 PAD용
|
|
SGM3843
|
1200 | 2.9 | 5 | 6 |
나2기음
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
6개 출력, 스마트폰 및 PAD용
|
|
SGM3843A
|
1200 | 2.9 | 5 | 6 |
1선
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
6개 출력, 스마트폰 및 PAD용
|
|
SGM3840
|
1000 | 2.5 | 4.8 | 3 |
1선
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.37×2.37-36B
|
스마트폰 및 PAD용 삼중 출력
|
|
SGM3837S
|
800 | 2.5 | 5 | 3 |
1선
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-25B-A
|
스마트폰 및 PAD용 삼중 출력
|
집적회로(IC)는 작은 크기, 낮은 전력 소비, 강력한 성능 및 높은 신뢰성을 제공하는 현대 전자 장치의 기초 역할을 합니다. 이 제품은 가전제품, 산업용 애플리케이션, 통신, 자동차 전자제품, 의료 장비, 항공우주/방위 시스템에 널리 사용됩니다.
Uchi Electronics는 산업 자동화, 신에너지, 자동차, 통신, 컴퓨팅, 가전제품 및 의료 장비 애플리케이션을 위한 고성능 아날로그 및 혼합 신호 처리 솔루션을 제공합니다.
이 솔루션은 스마트폰과 태블릿에 집적 회로를 적용하는 방법을 보여줍니다. 올바른 제품을 선택하는 데 도움이 필요하면 당사 기술 지원팀에 문의하세요.
