상세 정보 |
|||
| 빈, EN, PG: | -0.3V 내지 6V | FB: | -0.3~5V |
|---|---|---|---|
| SW(DC): | -0.3V ~ VIN + 0.3V | 스위칭 중 SW(AC, 10ns 미만): | -2V ~ 9V |
| SOT-23-5, θJA: | 193℃/W | SOT-23-5, θJB: | 36.9℃/W |
| SOT-23-5, θJC: | 61.9℃/W | SOT-563-6, θJA: | 127.3℃/W |
| SOT-563-6, θJB: | 32.9℃/W | SOT-563-6, θJC: | 63.6℃/W |
| 접합 온도: | +150C | 저장 온도 범위: | -65~+150℃ |
| 리드온도 (납땜, 10대): | +260C | HBM: | 4000V |
| CDM: | 1000V | ||
| 강조하다: | 2.5V ~ 5.5V 동기식 벅 컨버터,고효율 전원 IC 2A,보증이 있는 스위치 모드 전원 IC |
||
제품 설명
스위치 모드 전원 IC 2.5V To 5.5V, 2A, High EfficiencySynchronous Buck Converter
SGM61020은 2A 출력 전류 성능과 조정 가능한 출력 전압을 갖춘 고효율 동기식 BuckDC/DC 컨버터입니다. 입력 공급 전압은 2.5V ~ 5.5V 범위입니다. 적응형 오프타임 피크 전류 제어를 사용하는 이 장치의 효율은 1mA 이상의 부하에서 80%보다 높으며 중간 부하 범위(5V ~ 3.3V)에서는 95%에 도달합니다.
이 장치는 보통 또는 무거운 부하에 대해 준고정 1.5MHz 펄스폭 변조(PWM) 모드로 작동합니다. 그러나 경부하에서는 PSM(절전 모드)에 펄스 스킵 변조가 사용됩니다. PSM 작동 대기 전류는 일반적으로 42μA로 매우 낮습니다. 이는 대기 시간을 늘리는 배터리 구동 애플리케이션에 매우 적합합니다. 이렇게 낮은 대기 전류에도 불구하고 큰 부하 변동에 대한 과도 응답은 탁월합니다. 장치 차단 전류는 일반적으로 0.03μA입니다.
SGM61020은 외부 저항 분배기를 통해 조정 가능한 출력 전압을 제공합니다. 이 장치는 100% 듀티 사이클로 낮은 드롭아웃 작동이 가능합니다. 다른 기능으로는 시동 돌입 전류 제한을 위한 내부 소프트 스타트, 과전류 및 과열 차단 보호, 입력 및 전력 양호 출력 활성화(SGM61020P 버전에만 해당) 등이 있습니다.

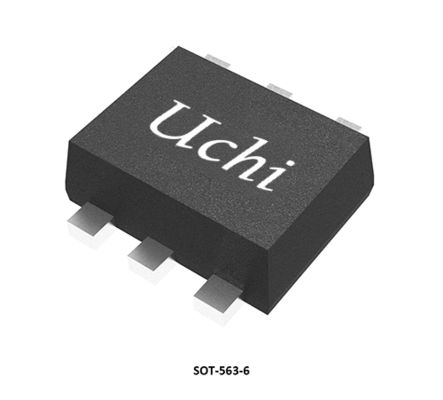

SGM61020은 Green SOT-23-5 및 SOT-563-6 패키지로 제공됩니다.
이 장치는 보통 또는 무거운 부하에 대해 준고정 1.5MHz 펄스폭 변조(PWM) 모드로 작동합니다. 그러나 경부하에서는 PSM(절전 모드)에 펄스 스킵 변조가 사용됩니다. PSM 작동 대기 전류는 일반적으로 42μA로 매우 낮습니다. 이는 대기 시간을 늘리는 배터리 구동 애플리케이션에 매우 적합합니다. 이렇게 낮은 대기 전류에도 불구하고 큰 부하 변동에 대한 과도 응답은 탁월합니다. 장치 차단 전류는 일반적으로 0.03μA입니다.
SGM61020은 외부 저항 분배기를 통해 조정 가능한 출력 전압을 제공합니다. 이 장치는 100% 듀티 사이클로 낮은 드롭아웃 작동이 가능합니다. 다른 기능으로는 시동 돌입 전류 제한을 위한 내부 소프트 스타트, 과전류 및 과열 차단 보호, 입력 및 전력 양호 출력 활성화(SGM61020P 버전에만 해당) 등이 있습니다.
SGM61020은 Green SOT-23-5 및 SOT-563-6 패키지로 제공됩니다.
주요 특징
● 입력 전압 범위: 2.5~5.5V
● 0.6V에서 VIN까지 조정 가능한 출력 전압
● 최대 95% 효율성
● 낮은 RDSON MOSFET 스위치(100mΩ/55mΩ)
● 경부하 효율성을 위한 절전 모드
● 작동 대기 전류 42μA(TYP)
● 낮은 드롭아웃을 위한 100% 듀티 사이클 기능
● 1.5MHz PWM 스위칭 주파수
● 전력 양호 출력(SGM61020P만 해당)
● 과전류 보호
● 열 차단 보호
● 입력 저전압 차단(UVLO) 보호
● 소형 포장: SGM61020: 녹색 SOT-23-5 및 SOT-563-6 패키지로 제공 SGM61020P: 녹색 SOT-563-6 패키지로 제공
응용
배터리 구동 애플리케이션
부하점
프로세서 전원 공급 장치
하드 디스크 드라이브(HDD)/솔리드 스테이트 드라이브(SSD)
부하점
프로세서 전원 공급 장치
하드 디스크 드라이브(HDD)/솔리드 스테이트 드라이브(SSD)
일반적인 응용
핀 구성
핀 설명
제품 선택 가이드
핀 구성
핀 설명
제품 선택 가이드
|
DC/DC
토폴로지
|
부품 번호 |
출력 전류
맥스
(엄마)
|
빈
최소
(다섯)
|
빈
맥스
(다섯)
|
산출
전압
(다섯) |
스위칭
빈도
(MHz)
|
(MHz)
현재의
(μA)
|
일시 휴업
현재의
(μA)
|
할 수 있게 하다
논리
|
능률
맥스
(%)
|
패키지
|
특징 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
동기화 벅
|
AAP6010A
|
3500
|
7.5
|
40
|
조정
|
0.125
|
1560
|
해당 없음
|
해당 없음 |
95
|
SOIC-8
|
7.5~40V 입력 공급 장치, CC/CV 동기식 벅 컨버터
|
|
동기화 벅
|
AAP6010A
|
3500
|
7.5
|
40
|
조정
|
0.125
|
1560
|
해당 없음
|
해당 없음 |
95
|
SOIC-8(노출패드)
|
7.5~40V 입력 공급 장치, CC/CV 동기식 벅 컨버터
|
| 동기화 벅 |
AAP6013A
|
8000 | 7.5 | 36 | 조정 | 조정 (0.05 ~ 0.8) | 1200 | 1200 | 해당 없음 | 97 |
TQFN-4×4-24BL
|
7.5~36V 입력 공급 장치, CC/CV 동기식 벅 PWM 컨버터
|
| 동기화 벅 |
AAP6153A
|
해당 없음 | 7.5 | 40 | 조정 | 조정 (0.1 ~ 0.8) | 1200 | 1700 | 해당 없음 | 97 |
MSOP-10 (노출패드)
|
7.5~36V 입력 공급 장치, CC/CV 동기식 벅 PWM 컨버터
|
| 동기화 벅 | SGM6010 |
3000
|
3 | 5.5 |
조정 (0.8 ~ 5.0)
|
0.3 ~ 2 | 410 | <2 | 액티브 로우 | 95 |
TDFN-3×3-10L
|
3A, 고효율, 저전압, 동기식 벅
|
| 동기화 벅 |
SGM6011
|
2000
|
2.5 | 5.5 | 3.3/Adj(최저 1.2) |
1.4
|
300
|
<2 |
활성 높음
|
95 |
TDFN-3×3-10L
|
2A, 고효율, 저전압, 동기식 벅
|
| 동기화 벅 | SGM6012 |
800
|
2.5 | 5.5 | 1.2/1.8/3.3/Adj(0.6까지) | 1.6 | 30 | <1 |
활성 높음
|
95 |
TSOT-23-5
|
800mA, 고효율, 저전압, 동기식 벅
|
| 동기화 벅 |
SGM6013
|
800
|
2.5 | 5.5 |
1.2/1.8/3.3/Adj(최저 0.6
|
1.6 | 30 | <1 |
활성 높음
|
95 |
TSOT-23-5,TDFN-2×2-6L
|
800mA, 고효율, 저전압, 동기식 벅
|
| 동기화 벅 |
SGM6014
|
2000 | 2.5 | 5.5 |
1.2/1.8/3.3/Adj(최저 1.2)
|
1.4 | 55 | <2 |
활성 높음
|
95 |
TDFN-3×3-10L
|
2A, 고효율, 저전압, 동기식 벅
|
| 동기화 벅 |
SGM6016
|
1200 | 2.7 | 5.5 |
조정(0.8까지)
|
1.6 | 30 |
<1
|
활성 높음
|
95 |
TDFN-3×3-10L
|
1.2A, 고효율, 저전압, 동기식 벅
|
| 동기화 벅 |
SGM6019
|
1200 | 2.7 | 5.5 |
조정(0.8까지)
|
1.6 | 30 |
<1
|
활성 높음
|
95 |
TDFN-2×3-8L
|
1.2A, 고효율, 저전압, 동기식 벅
|
| 동기화 벅 |
SGM6027
|
600 | 2.5 | 5.5 |
조정 (0.7 ~ 3.3)
|
1.2 | 0.58 |
<1
|
활성 높음
|
92 |
WLCSP-0.8×1.6-8B
|
초저 대기 전류, 동기식 벅
|
| 동기화 벅 |
SGM6027A/B
|
600 | 2.5 | 5.5 |
조정 (0.7 ~ 3.3)
|
1.2 | 0.58 |
<1
|
활성 높음
|
92 |
WLCSP-0.8×1.6-8B
|
초저 대기 전류, 동기식 벅
|
| 동기화 벅 |
SGM6029
|
1000 | 2 | 5.5 |
0.4 ~ 0.775/0.8 ~ 1.55/1.8 ~ 3.3
|
4.0/1.5
|
2.3
|
<0.25
|
활성 높음
|
96 |
WLCSP-0.74×1.09-6B
|
초저 대기 전류, 동기식 벅 |
| 동기화 벅 |
SGM6036
|
600 | 1.8 | 5.5 |
1.0/1.2/3.3/조정(1.0 ~ 3.3)
|
1.4 | 0.45 |
활성 높음
|
90 |
UTDFN-1.5×2-6L
|
1.4MHz, 600mA 동기식 벅
|
|
| 동기화 벅 |
SGM6040
|
750 | 1.8 | 5.5 |
조정 (0.8 ~ 3.4)
|
1.5 |
0.06
|
0.3
|
활성 높음
|
80 |
TDFN-2×1.5-8L,WLCSP-0.89×1.19-6B
|
1.8~5.5V, 750mA, 60nA 대기 전류 동기식 벅 컨버터
|
|
비동기식 벅
|
SGM6060
|
2000 | 3.8 | 55 |
조정
|
0.2~2
|
126 |
<18
|
활성 높음
|
95 |
TDFN-3×3-10L,SOIC-8(노출패드)
|
55V 입력, 2A 비동기식 벅
|
|
비동기식 벅
|
SGM6061
|
1500 | 3.8 | 55 |
조정 (0.8 ~ 24)
|
2 |
131
|
18 |
활성 높음
|
95 |
TDFN-3×3-10L
|
1.5A, 2MHz, 55V, 벅 컨버터
|
|
동기화 벅
|
SGM61006
|
600 | 1.8 | 5.5 |
조정 (0.5 ~ V안에)
|
3.5 | 26 |
<3
|
활성 높음
|
90 |
WLCSP-0.9×1.3-6B-A
|
600mA, 1.8~5.5V 동기식 벅
|
|
동기화 벅
|
SGM61007
|
600 | 2.3 | 5.5 |
1/1.1/1.15/1.2/1.23/1.35/1.82/2.05 내부 고정
|
5.8 |
22
|
<0.5
|
활성 높음
|
92 |
WLCSP-0.86×1.16-6B
|
5.8MHz, 600mA 동기식 벅
|
|
동기화 벅
|
SGM61012
|
1200 | 2.3 | 5.5 |
조정 (0.5 ~ 4)
|
2 | 25 |
<1
|
활성 높음
|
95 |
TDFN-2×2-8AL
|
AHP-COT 모드를 갖춘 1.2A 고효율 벅
|
|
동기화 벅
|
SGM61013
|
1000 | 2.3 | 5.5 |
1.2/1.8/3.3
|
10, 6.5/8
|
20 |
<1
|
활성 높음
|
95 |
WLCSP-0.9×1.2-6B
|
10MHz 1A 마이크로 부하점 벅
|
|
동기화 벅
|
SGM61020
|
2000 | 2.5 | 5.5 |
조정 (0.6 ~ V안에)
|
1.5 |
42
|
<1
|
활성 높음
|
95 |
SOT-23-5, SOT-563-6
|
2A, 고효율, 동기식 벅
|
|
동기화 벅
|
SGM61020S
|
2000 | 2.5 | 5.5 |
조정 (0.6 ~ V안에)
|
1.5 | 44 |
<0.5
|
활성 높음
|
95 |
SOT-23-5, SOT-23-6
|
2A, 고효율, 동기식 벅
|
|
동기화 벅
|
SGM61020SD
SGM61020PSD
|
2000 | 2.5 | 5.5 |
조정 (0.6 ~ V안에)
|
1.5 | 44 |
<0.5
|
활성 높음
|
95 |
SOT-23-5, SOT-23-6
|
2A, 고효율, 동기식 벅
|
|
동기화 벅
|
SGM61022
|
2000 | 2.3 | 5.5 |
조정 (0.5 ~ 4)
|
2 | 25 |
<1
|
활성 높음
|
95 |
TDFN-2×2-8AL
|
AHP-COT 모드를 갖춘 2A 고효율 벅
|
|
동기화 벅
|
SGM61024
|
2000 | 2.4 | 5.5 |
조정 (0.6 ~ 4)
|
2.2
|
5.7/400
|
<1.8
|
활성 높음
|
95 |
UTDFN-1.5×1.5-6L
|
2.4~5.5V, 2A, 고효율, 동기식 벅
|
|
동기화 벅
|
SGM61030
|
3000 | 2.5 | 5.5 | 조정 (0.6 ~ V안에) |
2.5/2
|
42/410
|
<0.3 |
활성 높음
|
95 |
TDFN-2×2-7L
|
고효율, 3A, 동기식 벅
|
|
동기화 벅
|
SGM61031
|
3000 | 2.7 | 5.5 |
조정
|
2 |
24
|
<1 |
활성 높음
|
95 |
TDFN-2×2-8AL
|
3A, 고효율, 동기식 벅
|
|
동기화 벅
|
SGM61032
|
3000 | 2.5 | 5.5 |
조정 (0.6 ~ V안에)
|
1.5 | 45 | <1 |
활성 높음
|
95 |
SOT-563-6
|
저전압, 3A 고효율 동기식 벅
|
|
동기화 벅
|
SGM61034
|
3000 | 2.4 | 5.5 |
조정 (0.6 ~ 4)
|
2.2 |
5.7/400
|
<1.8
|
활성 높음
|
95 |
UTDFN-1.5×1.5-6L
|
2.4~5.5V, 3A, 고효율, 동기식 벅
|
|
동기화 벅
|
SGM61040
|
4000 | 2.5 | 5.5 |
조정 (0.6 ~ V안에)
|
2.5/2
|
42/420
|
<1.5
|
활성 높음
|
95 |
TDFN-2×2-7L
|
4A, 고효율, 동기식 벅
|
|
동기화 벅
|
SGM61044
|
4000 | 2.4 | 5.5 |
조정 (0.6 ~ 4)
|
2.2 |
5.7/400
|
<1.8
|
활성 높음
|
95 |
UTDFN-1.5×1.5-6L
|
2.4~5.5V, 4A, 고효율, 동기식 벅
|
