상세 정보 |
|||
| 정상 상태: | -0.3~18V | 일시적(100ms): | -0.6~25V |
|---|---|---|---|
| VCC, 소스, ILIMIT를 GND로: | -0.3V 내지 25V | dV/dt, GND에 대한 활성화/결함: | -0.3~5.5V |
| TDFN-3×3-10L, θJA: | 90℃/W | TDFN-3×3-10L, θJB: | 54℃/W |
| TDFN-3×3-10L, θJC: | 52℃/W | 접합 온도: | +150C |
| 저장 온도 범위: | -65~+150℃ | 리드온도 (납땜, 10대): | +260C |
| HBM: | 2000V | CDM: | 1000V |
| 강조하다: | 5A 전자 퓨즈 IC,5V 전력 관리 IC,열 차단 eFuse IC |
||
제품 설명
시스템 전력 관리 IC 5A,5V 전자 퓨즈 (eFuse)
SGM2529은 완전한 보호 기능으로 구성된 컴팩트 전자 안전 장치 (eFuse) 이다.SGM2529은 뛰어난 정확성을 제공하여 많은 시스템 보호 응용 프로그램에 매우 적합합니다.그것은 정확한 초전압 (OV) 및 저전압 잠금 (UVLO) 보호를 제공합니다., 버스 전압의 엄격한 감독을 보장하고 감독 회로의 필요성을 제거합니다. 초전압 (OV) 보호는 입력 전압 급증 중 eFuse 출력을 고정 수준으로 클램프합니다.입력 전압의 일시적 동안, 내부 FET는 계속 작동하여 부하가 계속 작동 할 수 있습니다. 일시적인 기간이 오래 지속되면 축적 된 열은 eFusthermal 종료를 유발합니다. 열 종료되면,잠금 및 자동 재시열 열 옵션이 있습니다.SGM2529는 녹색 TDFN-3 × 3-10L 패키지로 제공됩니다.
주요 특징
● 최대 30V 의 전압 을 가진 5V 전자 피지
● 통합 보호 스위치에 대한 매우 낮은 RDS ((ON): 26mΩ (TYP)
● 3 상태 ENABLE/FAULT 핀, 양방향 인터페이스
● 프로그램 할 수 있는 부드러운 시작 시간
● 5A 까지 프로그램 할 수 있는 전류 제한
● 열 차단 옵션:
SGM2529A: VCLAMP로 열 차단
SGM2529B: VCLAMP로 열 자동 복귀
SGM2529C: VCLAMP 없이 열식 잠금
● 열 차단 에 대한 오류 출력
● 정밀 한 저전압 잠금
● 정확 한 초전압 클램프 (SGM2529A 및 SGM2529B)
● 녹색 TDFN-3×3-10L 패키지로 제공 됩니다
신청서
하드 드라이브
PCIE SSD
메인보드 전원 관리
PCIE SSD
메인보드 전원 관리

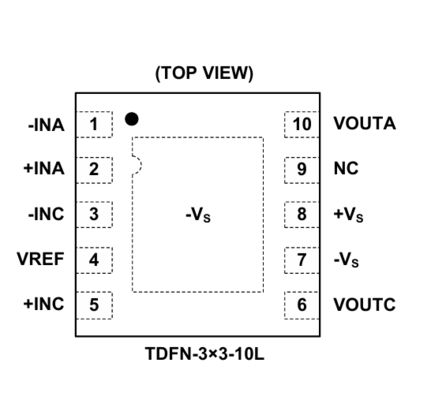

핀 구성
핀 설명
제품 선택 가이드
|
스위치
당
패키지
|
부문 번호 |
연속
출력 전류
최대 (mA)
|
조용한 상태
전류
(μA)
|
VIN
분
(V)
|
VIN
맥스
(V)
|
활성화
논리
|
종료
전류
(μA)
|
전류
한계
(mA)
|
부드러운...
시작
|
잘못
국기
|
패키지
|
특징 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM25117A |
17000
|
250
|
0.5 |
14
|
액티브 하이 | <2 |
네
|
아니
|
TDFN-3×3-12AL
|
극저 RON, 고급 로드 관리 제어 로드 스위치
|
|
| 1 |
SGM2521
|
2000
|
170 |
4.5
|
24 | 액티브 하이 |
<1.4
|
프로그래밍 가능 (260~2000) |
네
|
네
|
SOIC-8,TDFN-2×3-8BL
|
24V, 2A, 자동 복원 프로그램 가능한 전류 제한 스위치
|
| 1 | SGM2522 |
2000
|
170 |
4.5
|
24 |
액티브 하이
|
<1.4
|
프로그래밍 가능 (260~2000)
|
네
|
네
|
SOIC-8,TDFN-2×3-8BL
|
24V, 2A, 잠겨있는 프로그램 가능한 전류 제한 스위치
|
| 1 |
SGM2523A
|
1600
|
150
|
2.6 | 22 |
액티브 하이
|
<2 |
프로그래밍 가능 (100~1600)
|
네
|
네
|
SOT-23-6
|
22V, 1.6A, 자동 복원 프로그램 가능한 전류 제한 스위치
|
| 1 |
SGM2523B
|
1600
|
150
|
2.6 | 22 |
액티브 하이
|
<2 |
프로그래밍 가능 (100~1600)
|
네
|
네
|
SOT-23-6
|
22V, 1.6A, 잠겨있는 프로그램 가능한 전류 제한 스위치
|
| 1 |
SGM2523C/D
|
1200 |
150
|
2.6 | 22 |
액티브 하이
|
<2 |
프로그래밍 가능 (100~1600)
|
네
|
네
|
SOT-23-6
|
프로그래밍 가능한 전류 제한 스위치
|
| 1 |
SGM2528
|
5000
|
110
|
9 | 18 |
액티브 하이
|
48 |
프로그래밍 가능 (1500~5000)
|
네
|
네
|
TDFN-3×3-10L
|
5A, 12V 전자 퓨즈 (eFuse)
|
| 1 |
SGM2529
|
5000
|
102
|
액티브 하이
|
47 |
프로그래밍 가능 (1500~5000)
|
네
|
네
|
TDFN-3×3-10L
|
5A, 5V 전자 퓨즈 (eFuse)
|
||
| 1 |
SGM2531C
|
3000
|
170
|
4
|
22 |
액티브 하이
|
<2.5
|
프로그래밍 가능 (100~3000)
|
네
|
네
|
SOIC-8 (엑스포스 패드),TDFN-2×3-8BL
|
프로그래밍 가능한 전류 제한 스위치
|
| 1 |
SGM2531D
|
3000
|
170
|
4
|
22
|
액티브 하이
|
<2.5
|
프로그래밍 가능 (100~3000)
|
네
|
네
|
SOIC-8 (엑스포스 패드),TDFN-2×3-8BL
|
프로그래밍 가능한 전류 제한 스위치
|
| 1 |
SGM2535
|
5300
|
133
|
2.7
|
18
|
액티브 하이
|
3.9
|
프로그래밍 가능 (600~5300)
|
네
|
네
|
TQFN-3×4-20L
|
2.7V ~ 18V eFuse True Reverse Blocking 및 복수 보호 모드
|
| 1 |
SGM2536
|
5500
|
132
|
2.7
|
23
|
액티브 하이
|
<10 |
프로그램 가능 (500~6000)
|
네
|
아니
|
TQFN-2×2-10L
|
5.5A, 23.7m오양방향 전류 유통을 지원하는 전자 퓨즈
|
| 1 | SGM2537A |
4000
|
148 |
2.7
|
18 |
액티브 로우 (-xRN) 액티브 하이 (다른 것)
|
<70 (-xRN)
<5 (다른 것)
|
프로그래밍 가능 (500~4000)
|
네
|
아니 (-xRD)
네 (다른 것)
|
TDFN-2×2-8AL
|
4A, 35m오선택 가능한 초전압 클램핑 기능이 있는 e퓨즈
|
| 1 |
SGM2538
|
5000
|
210
|
4.5
|
14
|
액티브 하이
|
<3.5
|
프로그래밍 가능 (1000~5000)
|
네
|
아니
|
TDFN-3×3-10AL
|
5V/12V 전자 퓨즈 (eFuses) 와 OVP 기능 및 차단 FET 제어
|
| 1 |
SGM2539
|
5000
|
75 | 2.5 | 20 |
액티브 로우
|
<2
|
네
|
아니
|
WLCSP-2.56×1.54-15B
|
고전압, USB PD 전원 스위치
|
|
| 2 |
SGM2540
|
2000/1500
|
88
|
2.5 | 20 |
아무 것도
|
네
|
아니
|
UTDFN-2×2-8AL
|
자율적인 20V 충전 소스 선택 및 OTG 공급 스위치 조합
|
||
| 1 |
SGM2551A/C
|
1500 | 71 | 2.5 | 5.5 |
액티브 하이
|
<2.5
|
프로그래밍 가능 (100~1700)
|
네
|
아니
|
TDFN-2×2-6L,SOT-23-5
|
1.5A, 조절 가능한 전류 제한, 부드러운 시작, 작은 패키지
|
| 1 |
SGM2554A
|
1100
|
19
|
2.2
|
5.5
|
액티브 하이
|
< 1
|
1850
|
네
|
아니
|
SOT-23-5
|
1.1A 출력 전류, 1.85A 고정 전류 제한, 저전력
|
| 1 |
SGM2554B
|
1100
|
19
|
2.2
|
5.5
|
아무 것도
|
NA
|
1750 |
네
|
아니
|
SOT-23-5
|
1.1A 출력 전류, 1.75A 고정 전류 제한, 저전력
|
| 2 |
SGM2558A
|
600/CH
|
28 |
2.7
|
5.5
|
액티브 하이
|
< 1
|
1100 |
네
|
네
|
SOIC-8,TDFN-3×3-8L
|
600mA 출력 전류, 1.1A 고정 전류 제한, 듀얼 채널
|
