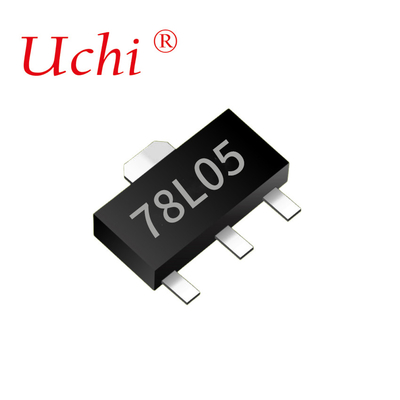

| 강조하다: | 5v 전압 조절기,SOT89 3 전압 조절기,78L05 전압 조절기 |
||
|---|---|---|---|
제품 설명
특징
1최대 출력 전류 IOM: 0.1A
2출력 전압 VO: 5V
3연속적 총 분산 PD: 0.6 W (Ta= 25 °C)
절대적 최대 RATINGS (운동 온도) 범위 적용 다른 규정이 없는 한)
| 매개 변수 | 기호 | 가치 | 단위 |
| 입력 전압 | Vi | 30 | V |
| 융합에서 주변으로의 열 저항 | RθJA | 160 | °C/W |
| 작동 접점 온도 범위 | TOPR | -40~+125 | °C |
| 저장 온도 범위 | TSTG | -65 ~ +150 | °C |
전기적 특성은 지정된 가상 접점 온도 (다른 사항이 없는 한 Vi=10V,Io=40mA,Ci=0.33uF,,Co=0.1uF)
| 매개 변수 | 기호 | 시험 조건 | 분 | 유형 | 맥스 | 단위 | |
|
출력 전압 |
보 |
25°C |
4.80 | 5.0 | 5.20 | V | |
| 4.85 | 5.0 | 5.15 | V | ||||
| 4.90 | 5.0 | 5.10 | V | ||||
| 7V≤Vi≤20V, Io= 1mA~40mA | 0~125°C | 4.75 | 5.0 | 5.25 | V | ||
| 1mA ~ 70mA | 4.75 | 5.0 | 5.25 | V | |||
| 부하 규제 | ΔVo | 1mA~100mA | 25°C | 11 | 60 | mV | |
| 1mA ~ 40mA | 25°C | 5 | 30 | mV | |||
| 노선 규제 | ΔVo | 7V≤Vil≤20V | 0~125°C | 55 | 150 | mV | |
| 8V≤Vi≤20V | 25°C | 45 | 100 | mV | |||
| 조용 한 흐름 | IQ | 25°C | 3.8 | 6 | mA | ||
| 조용 한 흐름 변화 | Δ Iq | 8V≤Vi≤20V | 0~125°C | 1.5 | mA | ||
| Δ Iq | 1mA≤V l≤40mA | 0~125°C | 0.1 | ||||
| 출력 소음 전압 | VN | 10Hz≤f≤100KHz | 25°C | 40 | μV/Vo | ||
| 리플 거부 | RR | 8V≤Vi≤20V,f=120Hz | 0-125 | 41 | 49 | dB | |
| 출력 전압 | Vd | 25°C | 1.7 | V | |||
전형적인 사용
전형적 인 특성
아웃 라이트 드라잉
SOT-89-3L 제안된 패드 레이아웃
