제품 설명

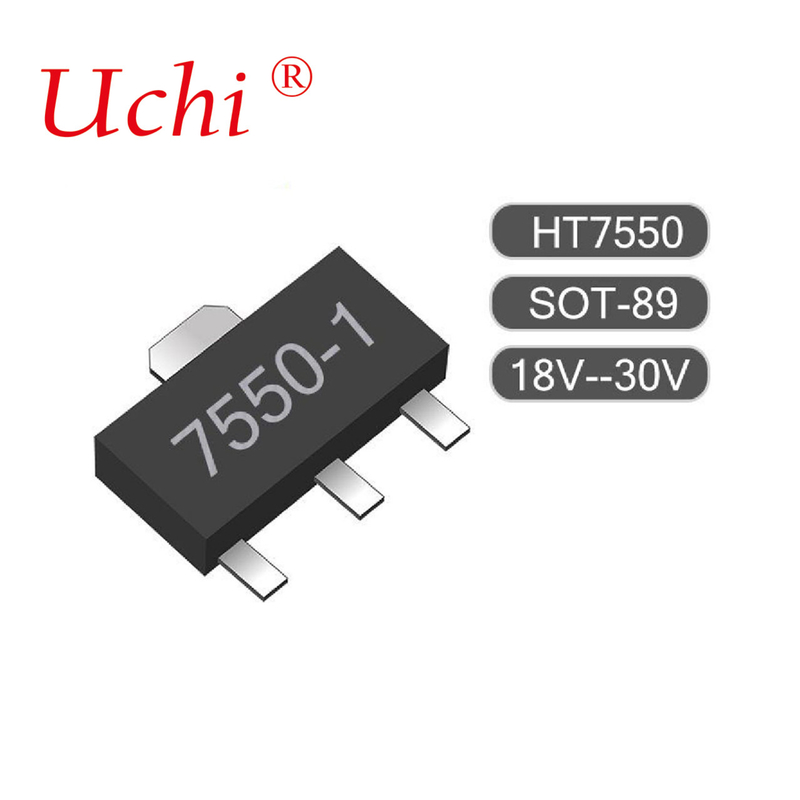

SOT89-3 HT7550-1 100mA 저전력 LDO
● 관련 제품 모델: HT7536-1,HT7550-1,HT7536-1,HT7533-1,HT7530-1...
| 부분 아니. | 출력 전압 | 패키지 | 표기 |
| HT7530-1 | 3.0V |
TO-92 SOT-89 SOT-25 |
75XX-1 (TO-92) 75XX-1 (SOT-89) 5XX1 (SOT-25) |
| HT7533-1 | 3.3V | ||
| HT7536-1 | 3.6V | ||
| HT7544-1 | 4.4V | ||
| HT7550-1 | 5.0V |
참고: ′′XX′′는 출력 전압을 나타냅니다.
납 없는 장치의 경우, TO-92 패키지는 날짜 코드의 끝에 ### 마크를 추가하지만, SOT-89 & SOT-25 패키지는 표시의 끝에 ### 마크를 추가합니다.
절대 최대 등급
공급 전압 0.3V ~ 26V 저장 온도 50oC ~ 125oC
전력 소모량 (*1)... 250mW 운영 온도... 40oC ~ 85oC
전력 소모량 (*2)... 150mW
참고: 이것은 단지 스트레스 등급입니다. "완전 최대 등급"에 명시된 범위를 초과하는 스트레스는 장치에 상당한 손상을 일으킬 수 있습니다.이 장치의 기능적 작동은 사양에 나열된 것 이외의 다른 조건에서는 함축되지 않으며 극단적인 조건에 장기적으로 노출되면 장치의 신뢰성에 영향을 줄 수 있습니다..
*1: SOT89 및 TO-92에 적용됩니다 *2: SOT-25에 적용됩니다
전기 특성
HT7530-1, +3.0V 출력 종류Ta=25oC
| 기호 | 매개 변수 | 시험 조건 | 분. | 유형. | 맥스. | 단위 | |
| V IN | 조건 | ||||||
| V OUT | 출력 전압 허용량 | 5V | IOUT=10mA | 2.91 | 3.0 | 3.09 | V |
| IOUT | 출력 전류 | 5V | 60 | 100 | mA | ||
| ΔV OUT | 부하 규제 | 5V | 1mA≤IOUT≤50mA | 60 | 150 | mV | |
| VDIF | 전압 하락 | ∙ | IOUT=1mA | ∙ | 100 | ∙ | mV |
| ISS | 현재 소비 | 5V | 무중력 | ∙ | 2.5 | 5 | μA |
| ΔVOUT | 노선 규정 | ∙ | 4V≤V IN≤24V IOUT=1mA | ∙ | 0.2 | ∙ | %/V |
| ΔVIN × VOUT | |||||||
| V IN | 입력 전압 | ∙ | ∙ | ∙ | ∙ | 24 | V |
| ΔV아웃ΔTa | 온도 계수 | 5V |
IOUT=10mA 0oC |
∙ | ±0.45 | ∙ | mV/oC |
HT7533-1, +3.3V 출력 종류Ta=25oC
| 기호 | 매개 변수 | 시험 조건 | 분. | 유형. | 맥스. | 단위 | |
| V IN | 조건 | ||||||
| V OUT | 출력 전압 허용량 | 5.5V | IOUT=10mA | 3.201 | 3.3 | 3.399 | V |
| IOUT | 출력 전류 | 5.5V | ∙ | 60 | 100 | ∙ | mA |
| ΔV OUT | 부하 규제 | 5.5V | 1mA≤IOUT≤50mA | ∙ | 60 | 150 | mV |
| VDIF | 전압 하락 | ∙ | IOUT=1mA | ∙ | 100 | ∙ | mV |
| ISS | 현재 소비 | 5.5V | 무중력 | 2.5 | 5 | μA | |
|
ΔVOUT ΔVIN × VOUT |
노선 규정 | 4.5V≤V IN≤24V IOUT=1mA | 0.2 | %/V | |||
| V IN | 입력 전압 | 24 | V | ||||
| ΔV아웃ΔTa | 온도 계수 | 5.5V |
IOUT=10mA 0oC |
∙ |
±0.5 |
∙ |
mV/oC |
HT7536-1, +3.6V 출력 종류Ta=25oC
| 기호 | 매개 변수 | 시험 조건 | 분. | 유형. | 맥스. | 단위 | |
| V IN | 조건 | ||||||
| V OUT | 출력 전압 허용량 | 5.6V | IOUT=10mA | 3.492 | 3.6 | 3.708 | V |
| IOUT | 출력 전류 | 5.6V | ∙ | 60 | 100 | ∙ | mA |
| ΔV OUT | 부하 규제 | 5.6V | 1mA≤IOUT≤50mA | ∙ | 60 | 150 | mV |
| VDIF | 전압 하락 | ∙ | IOUT=1mA | ∙ | 100 | ∙ | mV |
| ISS | 현재 소비 | 5.6V | 무중력 | ∙ | 2.5 | 5 | μA |
|
ΔVOUT ΔVIN × VOUT |
노선 규정 |
∙ |
4.6V≤V IN≤24V IOUT=1mA |
∙ |
0.2 |
∙ |
%/V |
| V IN | 입력 전압 | ∙ | ∙ | ∙ | ∙ | 24 | V |
| ΔV아웃ΔTa | 온도 계수 | 5.6V |
IOUT=10mA 0oC |
∙ |
±0.6 |
∙ |
mV/oC |
HT7544-1, +44V 출력 종류Ta=25oC
| 기호 | 매개 변수 | 시험 조건 | 분. | 유형. | 맥스. | 단위 | |
| V IN | 조건 | ||||||
| V OUT | 출력 전압 허용량 | 6.4V | IOUT=10mA | 4.268 | 4.4 | 4.532 | V |
| IOUT | 출력 전류 | 6.4V | 60 | 100 | mA | ||
| ΔV OUT | 부하 규제 | 6.4V | 1mA≤IOUT≤50mA | ∙ | 60 | 150 | mV |
| VDIF | 전압 하락 | ∙ | IOUT=1mA | ∙ | 100 | ∙ | mV |
| ISS | 현재 소비 | 6.4V | 무중력 | ∙ | 2.5 | 5 | μA |
|
ΔVIN × VOUT |
노선 규정 |
∙ |
5.4V≤V IN≤24V IOUT=1mA |
∙ |
0.2 |
∙ |
%/V |
| V IN | 입력 전압 | ∙ | ∙ | ∙ | ∙ | 24 | V |
| ΔV아웃ΔTa | 온도 계수 | 6.4V |
IOUT=10mA 0oC |
∙ |
±0.7 |
∙ |
mV/oC |
HT7550-1, +5.0V 출력 종류Ta=25oC
| 기호 | 매개 변수 | 시험 조건 | 분. | 유형. | 맥스. | 단위 | |
| V IN | 조건 | ||||||
| V OUT | 출력 전압 허용량 | 7V | IOUT=10mA | 4.85 | 5.0 | 5.15 | V |
| IOUT | 출력 전류 | 7V | ∙ | 100 | 150 | ∙ | mA |
| ΔV OUT | 부하 규제 | 7V | 1mA≤IOUT≤70mA | ∙ | 60 | 150 | mV |
| VDIF | 전압 하락 | ∙ | IOUT=1mA | ∙ | 100 | ∙ | mV |
| ISS | 현재 소비 | 7V | 무중력 | ∙ | 2.5 | 5 | μA |
| ΔVOUT | 노선 규정 |
∙ |
6V≤V IN≤24V IOUT=1mA |
∙ |
0.2 |
∙ |
%/V |
| ΔVIN × VOUT | |||||||
| V IN | 입력 전압 | ∙ | ∙ | ∙ | ∙ | 24 | V |
| ΔV아웃ΔTa | 온도 계수 | 7V |
IOUT=10mA 0oC |
∙ |
±0.75 |
∙ |
mV/oC |
