상세 정보 |
|||
| 공급 전압: | 6V | 아날로그 입력(VIN+, VIN-): | (-VS) - 0.3V ~ (+VS) + 0.3V |
|---|---|---|---|
| 접합 온도: | +150C | 저장 온도 범위: | -65C 내지 +150C |
| 리드온도 (납땜, 10대): | +260C | HBM: | 4000V |
| mm: | 400V | SC70-5, θJA: | 333℃/W |
| SOT-23-5, θJA: | 190℃/W | SOIC-8, θJA: | 125℃/W |
| MSOP-8, θJA: | 216℃/W | 작동 온도 범위: | -40 +~ +85 ℃ |
| 강조하다: | 고전압 연산 증폭기 6V,고전압 연산 증폭기 400V,고전압 연산 증폭기 IC |
||
제품 설명

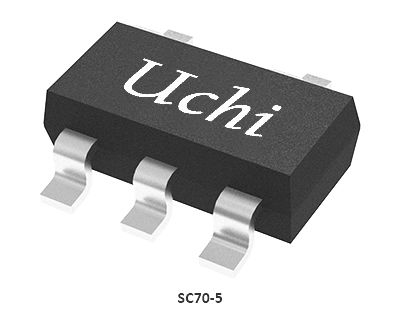

1MHz, 60μA, 레일-투-레일 I/OCMOS 연산 증폭기 집적 회로 IC
SGM321(싱글), SGM358(듀얼) 및 SGM324(쿼드)는 저가형 전압 피드백 증폭기입니다. 이 장치는 2.1V~5.5V 단일 전원에서 작동할 수 있으며 증폭기당 대기 전류는 60μA만 소비합니다. 이 장치는 넓은 입력 공통 모드 전압 범위와 레일-레일 출력 전압 스윙을 갖춘 레일-레일 입력을 제공합니다. 이 기능을 통해 SGM321/358/324는 버퍼링 ASIC에 적합합니다. SGM321/358/324는 이득 대역폭을 제공합니다. 1MHz 제품 및 10pA의 초저 입력 바이어스 전류. 이 제품은 압전 센서, 적분기 및 포토다이오드 증폭기에 매우 적합합니다. SGM321/358/324는 배터리 구동 계측, 안전 모니터링, 휴대용 시스템 및 저전력 시스템의 변환기 인터페이스 회로와 같은 광범위한 응용 분야에 설계되었습니다. SGM321 Green SOT-23-5 및 SC70-5 패키지로 제공됩니다. SGM358은 GreenSOIC-8, MSOP-8 및 DIP-8 패키지로 제공됩니다. SGM324는 Green TSSOP-14 및 SOIC-14 패키지로 제공됩니다. 확장된 산업 온도 범위(-40℃ ~ +85℃)에서 사양이 지정됩니다.
주요 특징
• 저렴한 비용
• 입력 오프셋 전압: 5mV(최대)
• 초저 입력 바이어스 전류: 10pA(일반)
• 단위 이득 안정
• 이득 대역폭 곱: 1MHz
• 레일-투-레일 입력 및 출력
• 공급 전압 범위: 2.1~5.5V
• 입력 전압 범위: VS = 5.5V일 때 -0.1~5.6V
• 낮은 대기 전류: 60μA/증폭기(TYP)
• -40℃~+85℃ 작동 온도 범위
• 소형 포장: 녹색 SOT-23-5 및 SC70-5 패키지로 제공되는 SGM321 녹색 SOIC-8, MSOP-8 및 DIP-8 패키지로 제공되는 SGM358 녹색 SOIC-14 및 TSSOP-14 패키지로 제공되는 SGM324
응용
ASIC 입력 또는 출력 증폭기
압전 변환기 증폭기
배터리 구동 장비
휴대용 장비
센서 인터페이스
의료 기기
이동통신
오디오 출력
연기 감지기
휴대전화
노트북 PC
PCMCIA 카드
핀 구성
제품 선택 가이드
| 패키지당 증폭기 | 부품 번호 | IQ/Amp 일반(μA) | 일시 휴업 | VCC(V) | GBP 일반(kHz) | 슬루율 일반(V/ms) | 잡음 0.1Hz ~ 10Hz(μVPP) | ENOISE 일반 @1kHz(nV/√Hz) | VOS 최대 @25℃ (mV) | VOS 일반의 TC(μV/℃) | IB 유형(pA) | AVO 일반(dB) | CMRR 일반(dB) | 레일 투 레일 입력 | 레일 투 레일 출력 | 패키지 | 특징 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM321 | 60 | 아니요 | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | 예 | 예 |
SC70-5, SOT-23-5
|
범용 저전력 증폭기
|
|
| 4 | SGM324 | 60 | 아니요 | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | 예 | 예 |
SOIC-14,TSSOP-14
|
범용 저전력 증폭기
|
|
| 2 | SGM358 | 60 | 아니요 | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | 예 | 예 |
SOIC-8, MSOP-8, DIP-8
|
범용 저전력 증폭기
|
|
| 1 | SGM8038-1 | 6 | 아니요 | 1.4~5.5 | 0.145 | 130 | 6 | 110 | 0.8 | 3 | 2 | 125 | 94 | 예 | 예 |
SOT-23-5,SC70-5,SOIC-8
|
고정밀, 레일-투-레일 입력 및 출력
|
| 2 | SGM8038-2 | 6 | 아니요 | 1.4~5.5 | 0.145 | 130 | 6 | 110 | 0.8 | 3 | 2 | 125 | 94 | 예 | 예 |
SOT-23-8,SOIC-8,TDFN-2×2-8L
|
고정밀, 레일-투-레일 입력 및 출력
|
| 1 | SGM8049-1 | 2.5 | 아니요 | 1.8~5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | 예 | 예 |
SOT-23-5,SC70-5,TDFN-2×2-6L
|
Pico Amp 입력 전류, 마이크로 전력, 레일-투-레일 입력 및 출력
|
| 2 | SGM8049-2 | 2.5 | 아니요 | 1.8~5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | 예 | 예 |
SOT-23-8,SOIC-8
|
Pico Amp 입력 전류, 마이크로 전력, 레일-투-레일 입력 및 출력
|
| 4 | SGM8049-4 | 2.5 | 아니요 | 1.8~5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | 예 | 예 |
TSSOP-14
|
Pico Amp 입력 전류, 마이크로 전력, 레일-투-레일 입력 및 출력
|
| 1 | SGM8210-1 | 50 | 아니요 | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | 예 | 예 |
SOT-23-5,SC70-5
|
고전압, 마이크로파워, 정밀
|
| 2 | SGM8210-2 | 50 | 아니요 | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | 예 | 예 |
SOIC-8,MSOP-8,TDFN-2×3-8L
|
고전압, 마이크로파워, 정밀
|
| 4 | SGM8210-4 | 50 | 아니요 | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | 예 | 예 |
SOIC-14
|
고전압, 마이크로파워, 정밀
|
| 1 | SGM8240-1 | 2.8 | 아니요 | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | 예 | 예 |
SC70-5, SOT-23-5
|
고전압, 마이크로파워, 정밀
|
| 2 | SGM8240-2 | 2.8 | 아니요 | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | 예 | 예 |
TDFN-2×3-8L,SOIC-8,MSOP-8
|
고전압, 마이크로파워, 정밀
|
| 4 | SGM8240-4 | 2.8 | 아니요 | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | 예 | 예 |
SOIC-14
|
고전압, 마이크로파워, 정밀
|
집적회로(IC)는 작은 크기, 낮은 전력 소비, 강력한 성능 및 높은 신뢰성을 제공하는 현대 전자 제품의 기초 역할을 합니다. 이 제품은 가전제품, 산업용 애플리케이션, 통신, 자동차 전자제품, 의료 장비, 항공우주/방위 시스템에 널리 사용됩니다.
Uchi Electronics는 산업 자동화, 신에너지, 자동차, 통신, 컴퓨팅, 가전제품 및 의료 장비 애플리케이션을 위한 고성능 아날로그 및 혼합 신호 처리 솔루션을 제공합니다.
이 솔루션은 스마트폰과 태블릿에 집적 회로를 적용하는 방법을 보여줍니다. 올바른 제품을 선택하는 데 도움이 필요하면 기술 지원팀에 문의하세요.
